시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
|
|
| BioEntry P2 | 벽걸이용 브래킷 | 드릴링 템플릿 | 연결 케이블 |
|
|
|
|
| 다이오드 | 120 Ω 저항 | PVC 앵커 x2 | 고정용 나사 x2 |
|
|
|
| 브래킷 고정용 나사(별 모양) | 퀵 가이드 | 오픈소스라이선스 가이드 |
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
- 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

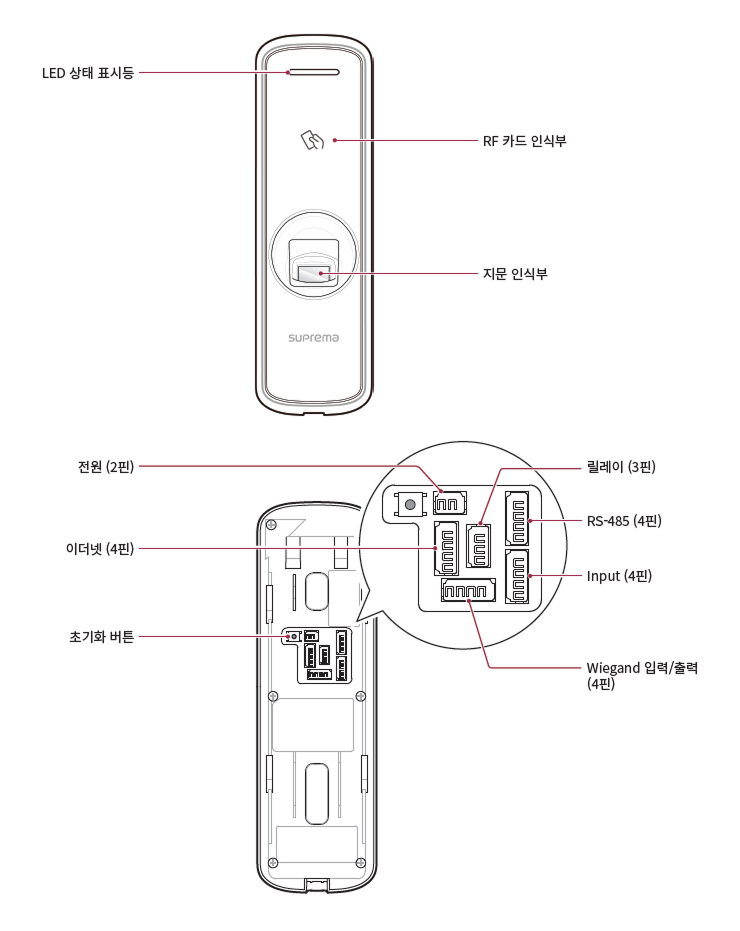

각 부분의 명칭 및 기능
-
LED 상태 표시등: 제품의 작동 상태가 표시됩니다.
-
초록색: 인증 성공
-
빨간색: 인증 실패
-
파란색/하늘색 점멸: 정상 동작 상태
-
파란색/초록색 점멸:
-
DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태
-
슬레이브 모드일 때 마스터 장치와 연결이 끊어진 상태
-
네트워크 설정 초기화 시
-
-
초록색 점멸: 입력 대기 상태
-
-
RF 카드 인식부: 출입을 위해 RF 카드를 인식시키는 부분입니다.
-
지문 인식부: 출입을 위해 지문을 인식시키는 부분입니다.
-
전원 (2핀): 전원 케이블을 연결합니다.
-
릴레이 (3핀): 릴레이 케이블을 연결합니다.
-
이더넷 (4핀): 이더넷 케이블을 연결합니다.
-
RS-485 (4핀): RS-485 케이블을 연결합니다.
-
Input (4핀): Input 케이블을 연결합니다.
-
Wiegand 입출력 (4핀): Wiegand 입출력 케이블을 연결합니다.
-
초기화 버튼
-
네트워크 설정을 초기화합니다. 자세한 내용은 네트워크 설정 초기화를 참고하세요.
-
장치에 저장된 모든 정보와 인증서를 삭제하고 설정을 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.
-
케이블 및 커넥터
전원
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | PWR +VDC | 빨간색(흰띠) |
| 2 | PWR GND | 검은색(흰띠) |
릴레이
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | RLY NO | 흰색 |
| 2 | RLY COM | 파란색 |
| 3 | RLY NC | 주황색 |
RS-485
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | 485 TRXP | 파란색 |
| 2 | 485 TRXN | 노란색 |
| 3 | 485 GND | 검은색 |
| 4 | SH GND | 회색 |
Input
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | INPUT0 | 빨간색 |
| 2 | INPUT1 | 노란색 |
| 3 | INPUT GND | 검은색 |
| 4 | SH GND | 회색 |
Wiegand 입출력
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | WG D0 | 초록색 |
| 2 | WG D1 | 흰색 |
| 3 | WG GND | 검은색 |
| 4 | SH GND | 회색 |
이더넷
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | ENET RXN | 노란색 |
| 2 | ENET RXP | 초록색 |
| 3 | ENET TXN | 빨간색 |
| 4 | ENET TXP | 검은색 |
올바른 지문 입력 방법
지문 인식률을 높이기 위해 올바르게 지문을 등록하세요. 이 제품은 사용자의 지문 입력 각도 및 위치가 바뀌더라도 지문을 인식할 수 있습니다. 지문을 등록할 때 다음 사항에 유의하여 등록하면 인식률을 높일 수 있습니다.
지문 입력을 위한 손가락 선택
-
한 손에 짐을 들거나 손가락에 상처가 나는 경우와 같이 특정 손가락의 지문을 사용하기 어려운 경우를 대비하여, 한 명의 사용자 당 최대 10 개의 지문을 등록할 수 있습니다.
-
지문이 잘 인식되지 않는 사용자의 경우 동일 손가락을 두 번 중복으로 등록하여 인식률을 높일 수 있습니다.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 입력 시 검지 또는 중지를 사용할 것을 권장합니다. 다른 손가락은 지문 센서 중앙에 정확히 위치하기 어려워서 인식률이 떨어질 수 있습니다.
지문 등록 방법
- 등록할 손가락을 지문 인식부에 올리고, 살며시 눌러 지문이 잘 인식되도록 하세요.
- "삑" 소리가 난 뒤, 등록한 손가락의 지문을 다시 스캔하세요. (등록할 손가락의 지문은 두 번 입력합니다.)
지문 등록 시 주의 사항
지문 인식할 때 처음에 등록된 지문과 비교하기 때문에 지문 등록이 가장 중요합니다. 지문을 등록할 때 다음 사항에 유의하세요.
-
손가락이 센서에 완전히 접촉되도록 깊이 위치시키세요.
-
지문의 중심점 부분이 센서의 중심에 오도록 위치시키세요.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 인식 시 화면 안내에 따라 움직이지 말고 정확하게 입력하세요.
-
손가락을 세워 센서와의 접촉 면적이 작아지거나 손가락 각도가 틀어진 경우에는 지문 인식이 되지 않을 수 있습니다.
지문 인식이 잘 되지 않는 경우
이 제품은 계절의 변화나 손가락의 상태 변화에 관계없이 지문을 인식할 수 있습니다. 하지만, 외부 환경이나 지문 입력 방법에 따라 인식률의 차이가 있을 수 있습니다. 지문이 잘 인식되지 않는 경우 다음의 조치를 취할 것을 권장합니다.
-
손가락에 물이나 땀이 있을 경우 물기를 닦은 뒤 입력하세요.
-
손가락이 너무 건조한 경우 손 끝에 입김을 가볍게 분 뒤 입력하세요.
-
손가락에 상처가 생긴 경우 다른 손가락의 지문을 다시 등록하세요.
-
처음 등록된 지문은 올바르게 입력되지 않은 경우가 많으므로 지문 등록 시 주의 사항에 따라 지문을 다시 등록하세요.
