설치하기

설치에 필요한 전체 과정과 연결 예시를 제공합니다.

브래킷 및 제품 고정

1. 제공된 드릴링 템플릿을 이용하여 제품을 장착할 위치를 정하세요. 제품을 장착할 위치에 고정용 나사를 이용하여 브래킷을 단단히 고정하세요.



   알아두기

   • 제품을 콘크리트 벽에 설치할 경우 드릴로 구멍을 뚫어 PVC 앵커를 끼운 뒤 고정용 나사로 고정하세요.

   • RF 신호 간섭을 피하기 위해 최소 이격 거리를 확인하여 설치하세요.



   벽 두께	거리
   100 mm	250 mm
   120 mm	250 mm
   150 mm	180 mm



2. 고정된 브래킷 위에 제품을 장착하세요.



3. 제품 고정용 나사를 돌려 제품과 브래킷을 조립하세요.



   알아두기

   브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

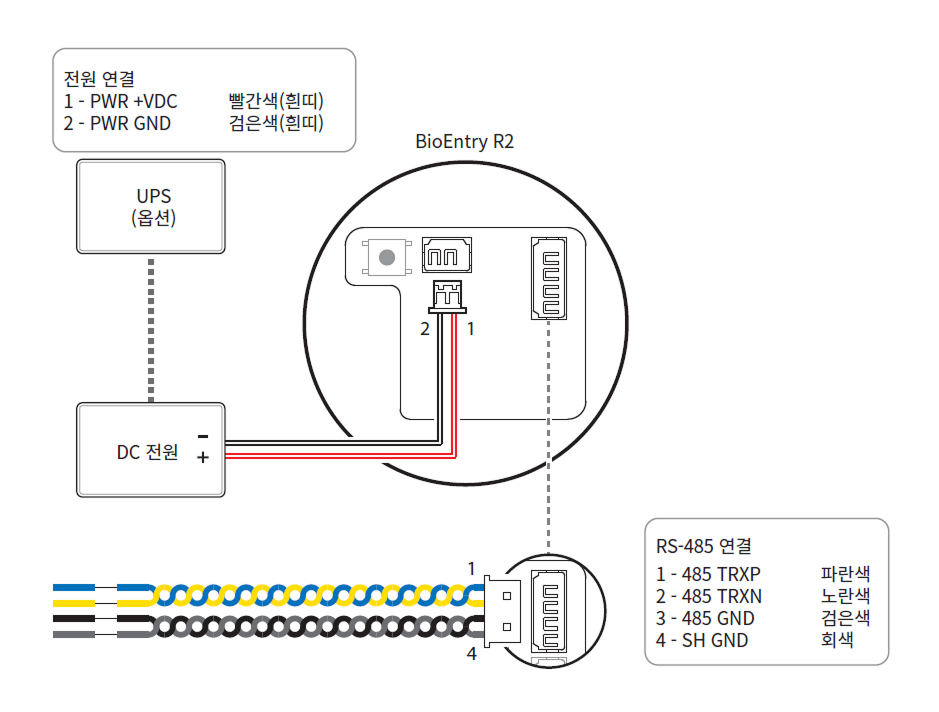

전원 연결

주의

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

• Secure I/O 2, 전기정(전기식 잠금장치), 제품은 반드시 개별 전원을 사용하세요. 전원을 함께 연결하여 사용하면 장치가 오작동할 수 있습니다.

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인으로 연결할 경우 종단 저항(120Ω)을 데이지 체인 연결의 양 끝에 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요.

• XPass 또는 XPass 2가 마스터 장치로 연결될 경우 카드 인증만 사용할 수 있습니다.

RS-485 연결 초기화

1. 전원을 켜세요.

2. 초기화 버튼을 1초 이상 누르세요. LED가 초록색으로 표시됩니다.

3. 비프음이 울리면 RS-485 연결 초기화가 완료됩니다.

알아두기

마스터 장치에 이미 연결된 장치를 다른 마스터 장치에 연결하려면 해당 장치의 RS-485 연결을 초기화해야 합니다.

RS-485 전송 속도 재설정

원하는 통신 속도를 선택하여 설정할 수 있습니다.

1. 전원을 켜세요.

2. 초기화 버튼을 2초 이상 누르세요. 설정 모드로 진입하면 LED가 초록색으로 깜빡입니다.

3. 장치의 LED가 초록색으로 깜빡일 때, 초기화 버튼을 원하는 횟수만큼 누르세요. 누른 횟수에 따라 전송 속도가 설정되며, LED 색상으로 설정된 속도를 확인할 수 있습니다.

   누름 횟수	전송 속도	LED 색상
   1	9600	하늘색
   2	19200	파란색
   3	38400	보라색
   4	57600	흰색
   5	115200	빨간색

4. 설정한 전송 속도의 LED 색상이 5초 동안 깜빡입니다. 비프음이 울리면 전송 속도 설정이 완료됩니다.

알아두기

설정 모드 진입 후 초기화 버튼을 누르지 않으면 전송 속도가 자동으로 115200으로 설정됩니다.

공장 초기화

장치에 저장된 모든 정보와 루트 인증서를 삭제하고 설정을 초기화합니다.

1. 전원을 켜세요.

2. 초기화 버튼을 빠르게 세 번 누르세요.

3. 장치의 LED가 초록색으로 깜박거릴 때 초기화 버튼을 한 번 더 누르세요.

알아두기

장치에 저장된 루트 인증서가 존재하지 않을 경우 공장 초기화를 진행할 수 없습니다.
