시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
|
|
| BioEntry W3 | 벽걸이용 브래킷 | 퀵 가이드 | 오픈소스라이선스 가이드 |
|
|
|
|
|
| 고정용 나사 x2 | 브래킷 고정용 나사 (별 모양) | 수축 튜브 | 다이오드 | 120 Ω 저항 x2 |
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
- 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

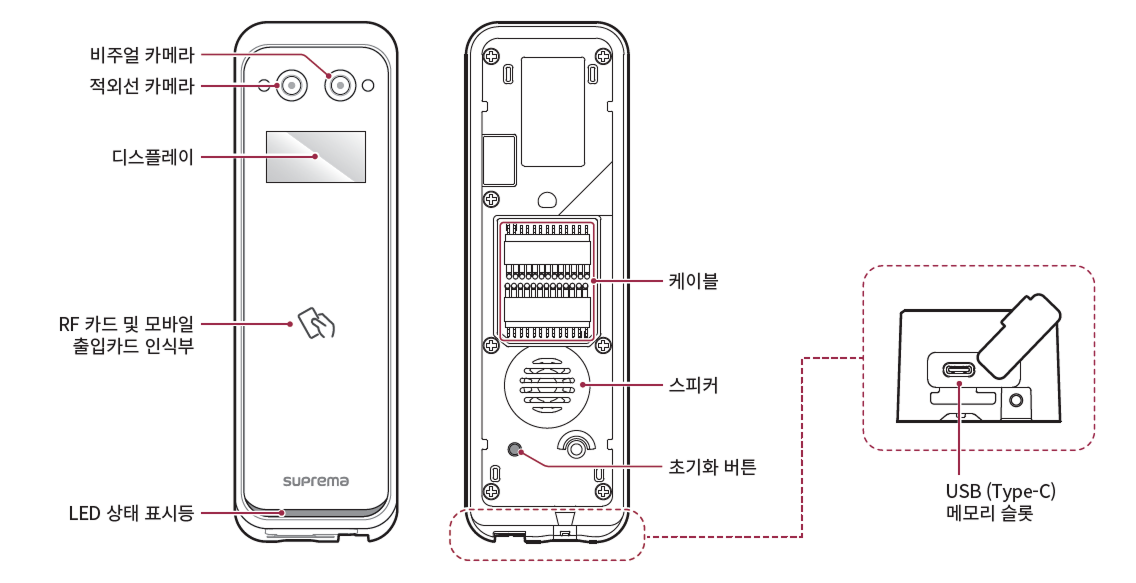

각 부분의 명칭 및 기능
-
비주얼 카메라: 실제 이미지를 촬영합니다.
-
적외선 카메라: 적외선 이미지를 촬영합니다.
-
디스플레이: 동작을 위한 UI를 제공합니다.
-
RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.
-
LED 상태 표시등: 제품의 작동 상태가 표시됩니다.
-
초록색: 인증 성공
-
빨간색: 인증 실패
-
파란색: 정상 동작 상태
-
파란색/초록색 점멸:
-
DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태
-
슬레이브 모드일 때 마스터 장치와 연결이 끊어진 상태
-
-
빨간색/보라색 점멸: 장치 잠금 상태
-
노란색 점멸: 입력 대기 상태
-
-
케이블
전원 / 이더넷 / RS-485 / Wiegand 입출력 / Input / 릴레이
-
스피커: 소리를 들을 수 있습니다.
-
초기화 버튼
-
네트워크 설정을 초기화합니다. 자세한 내용은 네트워크 설정 초기화를 참고하세요.
-
장치에 저장된 모든 정보와 인증서를 삭제하고 설정을 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.
-
-
USB (Type-C) 메모리 슬롯: USB 메모리를 연결합니다.

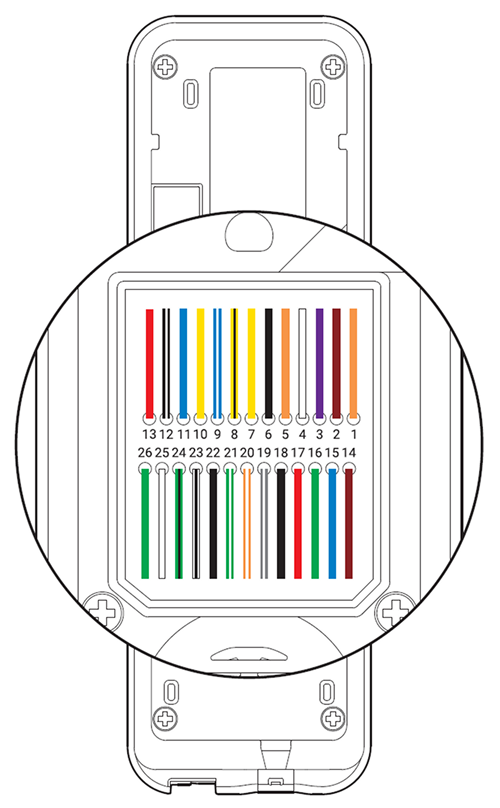

케이블 및 커넥터
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | INPUT2 | 주황색 |
| 2 | INPUT1 | 갈색 |
| 3 | INPUT0 | 보라색 |
| 4 | ETX+ | 흰색 |
| 5 | ETX- | 주황색 |
| 6 | ERX+ | 검은색 |
| 7 | ERX- | 노란색 |
| 8 | RS485_0 TRXN | 노란색 (검은 띠) |
| 9 | RS485_0 TRXP | 파란색 (흰 띠) |
| 10 | RS485_1 TRXN | 노란색 |
| 11 | RS485_1 TRXP | 파란색 |
| 12 | PWR GND | 검은색 (흰 띠) |
| 13 | PWR +VDC | 빨간색 |
| 14 | VB2 | 갈색 |
| 15 | VB2 | 파란색 |
| 16 | VB1 | 초록색 |
| 17 | VB1 | 빨간색 |
| 18 | GND | 검은색 |
| 19 | RELAY NO | 회색 (흰 띠) |
| 20 | RELAY NC | 주황색 (흰 띠) |
| 21 | RELAY COM | 초록색 (흰 띠) |
| 22 | GND | 검은색 |
| 23 | WGD OUT1 | 흰색 (검은 띠) |
| 24 | WGD OUT0 | 초록색 (검은 띠) |
| 25 | WGD IN1 | 흰색 |
| 26 | WGD IN0 | 초록색 |
AWG 26 크기의 도체는 여러 가지가 있으며, 배선할 때 일반적인 피복이나 동등한 재질로 보호되어야 합니다. 또한, 리드선이 18 AWG (0.82 mm2) 보다 큰 도체에 접촉하지 않도록 주의하세요.
올바른 얼굴 등록 및 인증 방법
얼굴 등록 시 주의 사항
-
얼굴을 등록할 때 장치와 얼굴의 거리를 60~100cm로 유지하세요.
-
표정이 변하지 않도록 주의하세요.
-
마스크, 모자, 안대를 착용하지 마세요.
-
마스크를 착용한 얼굴을 등록하지 마세요. 마스크를 착용한 얼굴과 착용하지 않은 얼굴을 모두 등록할 경우 오인식률이 높아질 수 있습니다.
-
고개를 들거나 숙이지 마세요.
-
진한 화장을 하지 마세요.
-
눈을 감지 마세요.
-
화면에 양쪽 어깨가 모두 나타나도록 하세요.
-
움직이지 말고, 정면으로 서서 얼굴을 등록하세요.
-
두 명의 얼굴이 화면에 동시에 나타나지 않도록 주의하세요. 한 번에 한 사람씩 등록하세요.
-
화면의 지시에 따르지 않을 경우 얼굴 등록이 오래 걸리거나 실패할 수 있습니다.
얼굴 인증 시 주의 사항
-
장치의 화면 중앙에 얼굴이 나타나도록 하세요. 위치 가이드가 표시될 경우 화면의 안내에 따라 얼굴을 인증하세요.
-
모자, 마스크, 선글라스, 안대 등으로 얼굴의 일부를 가릴 경우 인증에 실패할 수 있습니다. 눈썹과 얼굴을 모두 장치가 인식할 수 있도록 얼굴을 가리지 마세요.
-
장치와의 거리가 60 ~ 100 cm 떨어진 위치에서 인증하세요.
-
장치의 화면에 양쪽 어깨가 모두 나타나도록 하세요. 좌우 어깨의 대칭이 맞지 않을 경우 인증에 실패할 수 있습니다. 움직이지 말고, 정면으로 서서 얼굴을 인증하세요.
