시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
|
|
| BioStation 2a | 벽걸이용 브래킷 | 드릴링 템플릿 | 케이블 커버 |
|
|
|
|
| 연결 케이블 | 퀵 가이드 | PVC 앵커 x4 | 고정용 나사 x4 |
|
|
|
| 브래킷 고정용 나사(별 모양) | 120 Ω 저항 | 다이오드 |
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
- 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

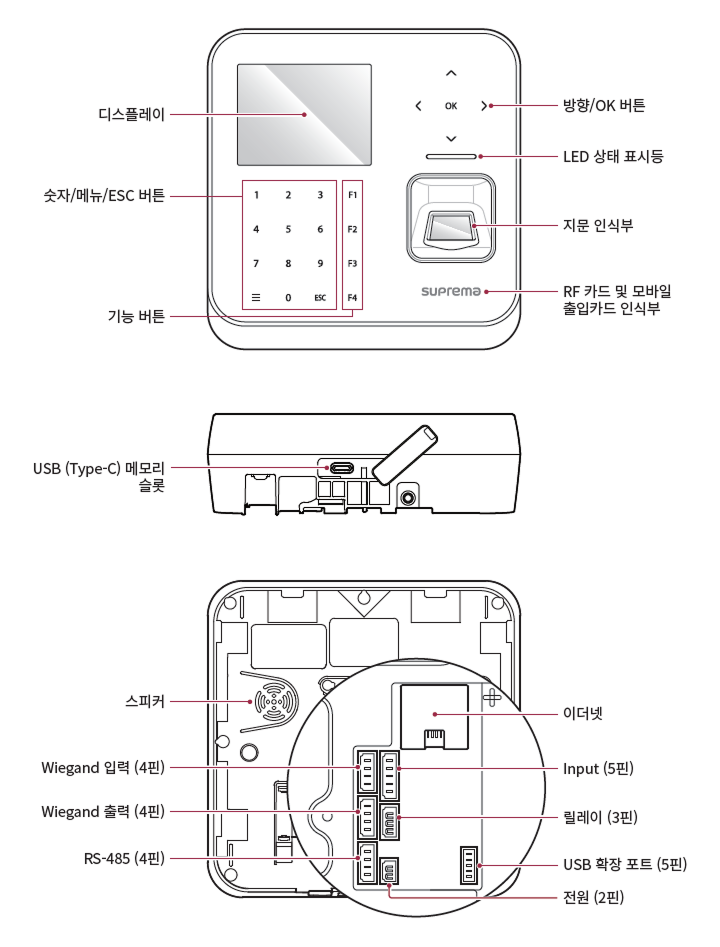

각 부분의 명칭 및 기능
-
디스플레이: 동작을 위한 UI를 제공합니다.
-
숫자/메뉴/ESC 버튼
-
0~9: 숫자/문자 입력, 메뉴 선택
-
: 메뉴 진입 -
ESC: 이전 화면으로 이동, 입력 취소
-
-
기능 버튼: 근태 기능 키로 사용하거나 하위 메뉴를 선택할 때 사용합니다.
-
방향/OK 버튼
-
: 문자 종류 변경, 경비 시작/해제 설정
-
: 문자 종류 변경, 근태 이벤트를 선택하여 근태 등록
-
: 숫자/문자 삭제, ID를 사용하여 인증
-
: 기호 삽입, 항목 설정, 작업 코드 선택
-
OK: 항목 선택/설정 저장, 키 메뉴 활성화
-
-
LED 상태 표시등: 제품의 작동 상태가 표시됩니다.
-
초록색: 인증 성공
-
빨간색: 인증 실패
-
파란색: 정상 동작 상태
-
파란색/초록색 점멸:
-
DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태
-
슬레이브 모드일 때 마스터 장치와 연결이 끊어진 상태
-
-
빨간색/보라색 점멸: 장치 잠금 상태
-
노란색 점멸: 입력 대기 상태
-
-
지문 인식부: 출입을 위해 지문을 인식시키는 부분입니다.
-
RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.
-
USB (Type-C) 메모리 슬롯: USB 메모리를 연결합니다.
-
스피커: 소리를 들을 수 있습니다.
-
Wiegand 입력 (4핀): Wiegand 입력 케이블을 연결합니다.
-
Wiegand 출력 (4핀): Wiegand 출력 케이블을 연결합니다.
-
RS-485 (4핀): RS-485 케이블을 연결합니다.
-
이더넷: 이더넷 케이블을 연결합니다.
-
Input (5핀): Input 케이블을 연결합니다.
-
릴레이 (3핀): 릴레이 케이블을 연결합니다.
-
USB 확장 포트 (5핀): 기타 액세서리 제품을 연결할 수 있습니다.
-
전원 (2핀): 전원 케이블을 연결합니다.
케이블 및 커넥터
전원
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | PWR +VDC | 빨간색(흰띠) |
| 2 | PWR GND | 검은색(흰띠) |
릴레이
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | RLY NO | 흰색 |
| 2 | RLY COM | 파란색 |
| 3 | RLY NC | 주황색 |
RS-485
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | 485 TRXP | 파란색 |
| 2 | 485 TRXN | 노란색 |
| 3 | 485 GND | 검은색 |
| 4 | SH GND | 회색 |
Input
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | INPUT0 | 빨간색 |
| 2 | INPUT1 | 노란색 |
| 3 | INPUT2 | 주황색 |
| 4 | INPUT GND | 검은색 |
| 5 | SH GND | 회색 |
Wiegand 입력
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | WG D0 | 초록색 |
| 2 | WG D1 | 흰색 |
| 3 | WG GND | 검은색 |
| 4 | SH GND | 회색 |
Wiegand 출력
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | WG D0 | 초록색 |
| 2 | WG D1 | 흰색 |
| 3 | WG GND | 검은색 |
| 4 | SH GND | 회색 |
마스터 관리자 설정하기
마스터 관리자 기능은 장치의 전체 관리자 권한을 강화하여, 장치의 보안을 향상시키고 무단 접근 및 설정 변경을 방지하기 위한 기능입니다. 새 장치에는 이 기능을 통해 반드시 마스터 관리자를 등록해야 하며, 등록된 마스터 관리자만 관리자 메뉴에 진입하여 장치 설정을 변경할 수 있습니다.
마스터 관리자란?
-
장치에 관리자를 설정하지 않고 사용하는 경우, 누구나 관리자 메뉴에 진입하여 장치 설정을 변경할 수 있습니다. 마스터 관리자 기능은 이러한 보안 취약점을 해결하기 위해 전체 관리자 설정을 강제하는 기능입니다.
-
마스터 관리자는 직접 삭제할 수 없으며 공장 초기화 시에만 삭제됩니다.
새 장치에서 마스터 관리자 등록하기
새 장치에서는 처음부터 마스터 관리자를 필수적으로 등록해야하며, 등록하지 않을 경우 장치 사용이 제한됩니다.
-
새 장치에서는 최초 부팅 시 마스터 관리자 등록 화면이 나타납니다. 마스터 관리자를 등록하지 않으면 다음 화면으로 이동할 수 없습니다.
-
BioStar X와 연결하여 장치 전체 관리자를 할당하더라도 마스터 관리자를 등록해야만 모든 기능을 사용할 수 있습니다.
-
새 장치는 펌웨어 다운그레이드를 할 수 없습니다.
-

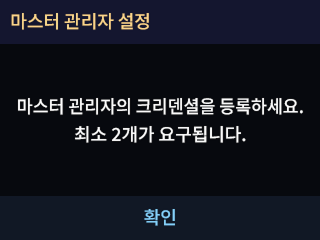

새 장치를 최초 부팅하면 마스터 관리자 등록 화면이 나타납니다. OK를 눌러 등록을 시작하세요.
-

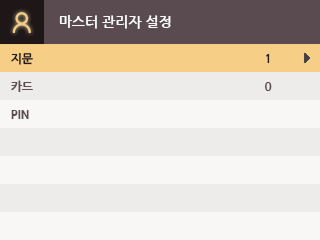

마스터 관리자를 등록하기 위해 최소 두 종류 이상의 크리덴셜을 등록해야 합니다. 원하는 크리덴셜 두 종류를 선택하여 등록하세요.
마스터 관리자에 등록할 수 있는 크리덴셜은 다음과 같습니다.
크리덴셜 종류 등록 가능 개수 세부 조건 카드 최대 4개 CSN, Wiegand 타입만 지원
동일 타입 내 중복 등록 불가얼굴 최대 2개 동종 알고리즘 탑재 장치에서만 등록 가능 지문 최대 2개 - PIN 1개 최소 8자리 이상 등록 조건
-
최소 두 종류 이상의 크리덴셜을 등록해야 합니다.
-
새 장치와 펌웨어 업그레이드 장치 모두 동일한 조건이 적용됩니다.
-
장치가 지원하는 모든 크리덴셜을 인증 수단으로 사용할 수 있습니다.
-
-

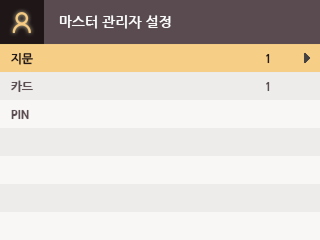

두 종류 이상의 크리덴셜을 등록한 후, OK를 누르면 마스터 관리자 등록이 완료됩니다.
안내 사항
-
장치 해시키 수동 변경 시
장치 해시키를 수동으로 변경할 경우 마스터 관리자의 PIN이 삭제된다는 경고 메시지가 표시되므로 메시지를 확인한 후 변경하세요.
-
RS-485 통신구간 얼굴 이미지 전송 제한
RS-485 통신구간에서는 바이오메트릭 크리덴셜 이미지가 전송되지 않으므로, 슬레이브 장치에서 등록된 마스터 관리자 얼굴 조회 시 대체 이미지를 표시합니다.
올바른 지문 입력 방법
지문 인식률을 높이기 위해 올바르게 지문을 등록하세요. 이 제품은 사용자의 지문 입력 각도 및 위치가 바뀌더라도 지문을 인식할 수 있습니다. 지문을 등록할 때 다음 사항에 유의하여 등록하면 인식률을 높일 수 있습니다.
지문 입력을 위한 손가락 선택
-
한 손에 짐을 들거나 손가락에 상처가 나는 경우와 같이 특정 손가락의 지문을 사용하기 어려운 경우를 대비하여, 한 명의 사용자 당 최대 10 개의 지문을 등록할 수 있습니다.
-
지문이 잘 인식되지 않는 사용자의 경우 동일 손가락을 두 번 중복으로 등록하여 인식률을 높일 수 있습니다.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 입력 시 검지 또는 중지를 사용할 것을 권장합니다. 다른 손가락은 지문 센서 중앙에 정확히 위치하기 어려워서 인식률이 떨어질 수 있습니다.
지문 등록 방법
- 지문을 등록할 때 화면에 "첫 번째 지문을 입력하세요"라고 표시되면 등록할 손가락을 지문 인식부에 올리고, 살며시 눌러 지문이 잘 인식되도록 하세요.
- "삑" 소리가 난 뒤 재입력 화면이 나타나면, 등록한 손가락의 지문을 다시 스캔하세요. (등록할 손가락의 지문은 두 번 입력합니다.)
지문 등록 시 주의 사항
지문 인식할 때 처음에 등록된 지문과 비교하기 때문에 지문 등록이 가장 중요합니다. 지문을 등록할 때 다음 사항에 유의하세요.
-
손가락이 센서에 완전히 접촉되도록 깊이 위치시키세요.
-
지문의 중심점 부분이 센서의 중심에 오도록 위치시키세요.
-
손가락에 상처가 있거나 지문이 흐릴 경우 다른 손가락의 지문을 입력하세요.
-
지문 인식 시 화면 안내에 따라 움직이지 말고 정확하게 입력하세요.
-
손가락을 세워 센서와의 접촉 면적이 작아지거나 손가락 각도가 틀어진 경우에는 지문 인식이 되지 않을 수 있습니다.
지문 인식이 잘 되지 않는 경우
이 제품은 계절의 변화나 손가락의 상태 변화에 관계없이 지문을 인식할 수 있습니다. 하지만, 외부 환경이나 지문 입력 방법에 따라 인식률의 차이가 있을 수 있습니다. 지문이 잘 인식되지 않는 경우 다음의 조치를 취할 것을 권장합니다.
-
손가락에 물이나 땀이 있을 경우 물기를 닦은 뒤 입력하세요.
-
손가락이 너무 건조한 경우 손 끝에 입김을 가볍게 분 뒤 입력하세요.
-
손가락에 상처가 생긴 경우 다른 손가락의 지문을 다시 등록하세요.
-
처음 등록된 지문은 올바르게 입력되지 않은 경우가 많으므로 지문 등록 시 주의 사항에 따라 지문을 다시 등록하세요.
