설치하기

설치에 필요한 전체 과정과 연결 예시를 제공합니다.

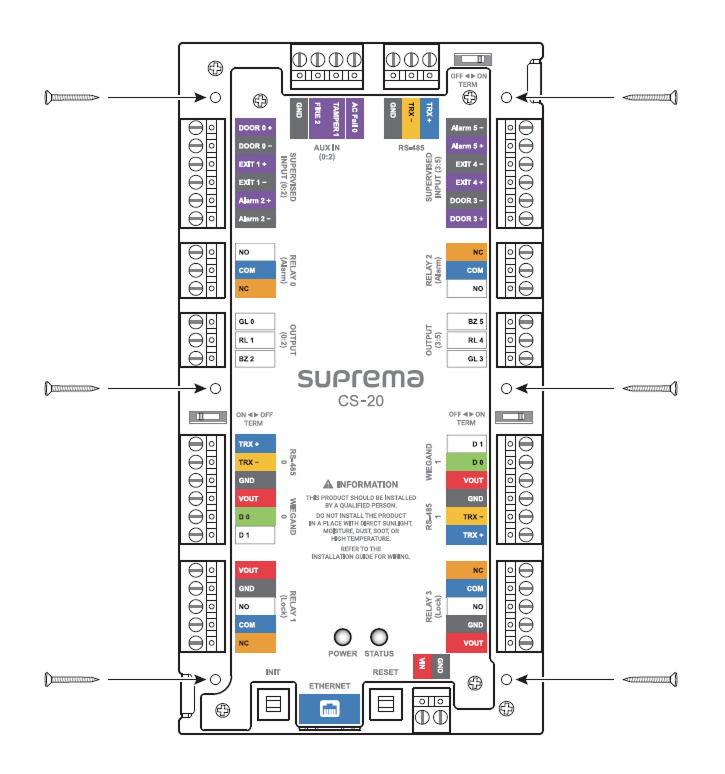

제품 고정

장착할 위치에 고정용 나사로 제품을 단단히 고정하세요.

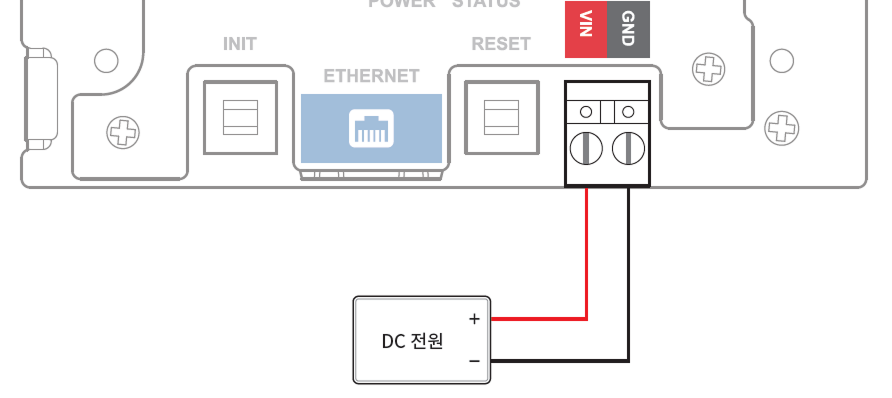

전원 연결

주의

• 출입 통제 장치와 제품에 연결하는 전원은 반드시 분리하여 사용하세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

알아두기

전원 장애를 막기 위해 무정전 전원 장치(UPS)를 연결하여 사용할 것을 권장합니다.

전원별 리더 및 락 전력 사양

전원	리더(최대 전류, 장치 수)	락(최대 전류, 장치 수)
DC 12V	600mA (300mA x 2개)	1.2A (600mA x 2개)
DC 24V	300mA (150mA x 2개)	600mA (300mA x 2개)
PoE+ (12V 출력)	600mA (300mA x 2개)	600mA (600mA x 1개)

케이블 규격별 최대 연장 길이

전원 연결 시 사용하는 케이블의 규격과 설치 환경에 따라 연결할 수 있는 거리가 다를 수 있습니다. 올바르게 연결하지 않을 경우 장치가 오작동할 수 있으므로 주의하세요. 이 제품은 DC 12V, DC 24V, PoE+ 전원을 모두 지원하므로, 각 케이블 규격에 따른 최대 연장 길이를 확인하여 전원을 올바르게 연결하세요.

케이블 규격	DC 12V		DC 24V		PoE+ (12V 출력)
	리더(300mA)	락(600mA)	리더(150mA)	락(300mA)	리더(300mA)	락(600mA)
14 AWG	380 m	190 m	1540 m	770 m	380 m	190 m
16 AWG	240 m	120 m	960 m	480 m	240 m	120 m
18 AWG	150 m	75 m	600 m	300 m	150 m	75 m

네트워크 연결

TCP/IP

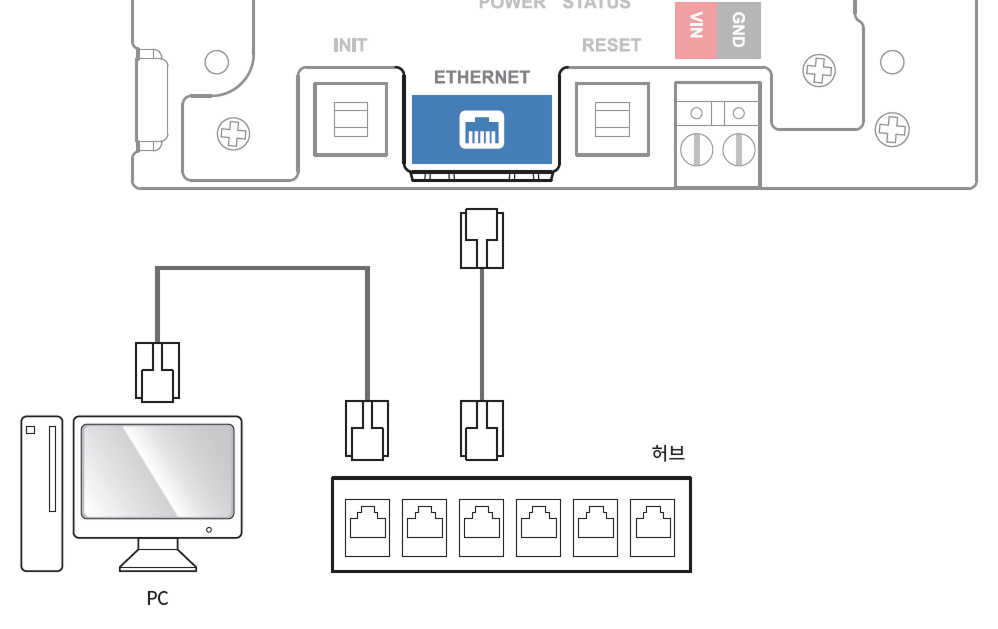

LAN 연결 (허브와 연결)

일반 타입의 CAT-5 케이블을 사용하여 허브와 연결할 수 있습니다.

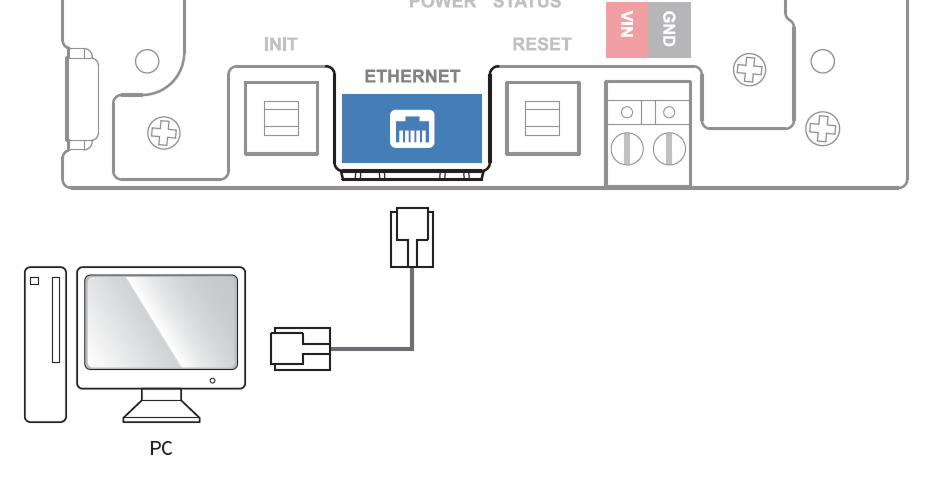

LAN 연결 (PC와 직접 연결)

• 이 제품은 자동 MDI/MDI-X 기능을 가지고 있으므로 일반 타입의 CAT-5e 케이블로 PC와 직접 연결할 수 있습니다.

• (CS-20P 모델만 지원) 이더넷 케이블을 통해 전원을 공급하는 PoE+를 지원합니다. PoE+ 사용 시에는 Lock 연결을 하나만 지원합니다.

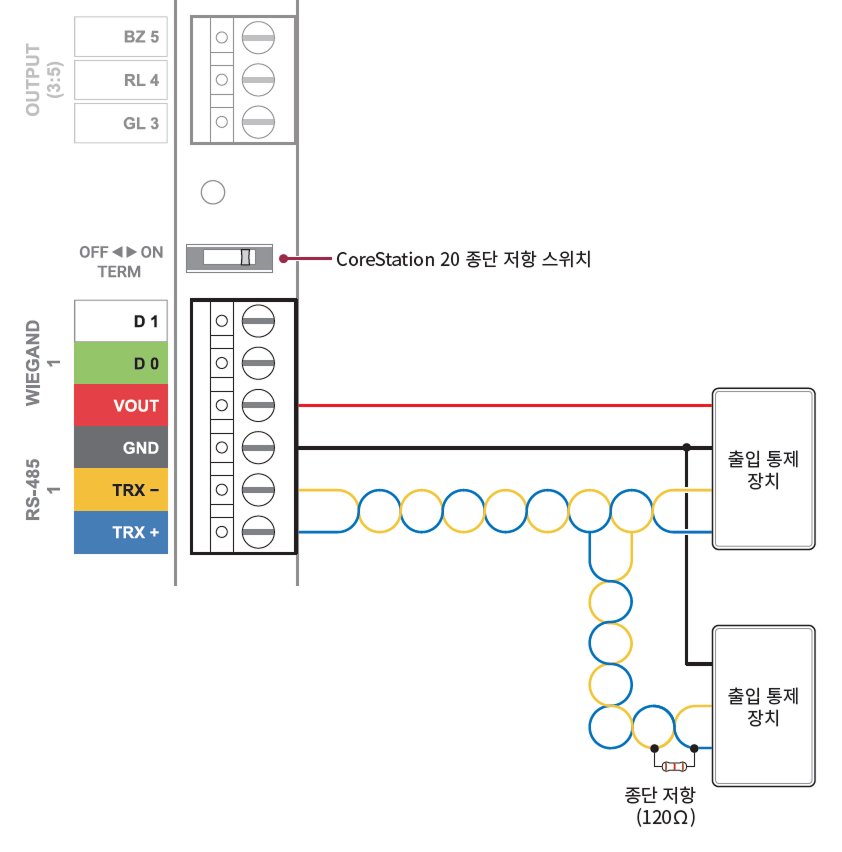

RS-485 연결

이 제품은 3개의 RS-485 포트를 지원하며, Door Interface를 데이지 체인으로 연결하면 최대 34개의 출입문을 구성할 수 있습니다.

알아두기

• 제품에 연결된 RS-485 장치는 총 84대를 초과할 수 없습니다. (Door Interface 포함)

• RS-485 0 및 RS-485 1 포트에는 포트당 최대 2대의 장치를 연결할 수 있습니다.

• RS-485 포트 하나에 3대 이상의 장치가 연결된 경우 슬레이브 장치 검색 시 원하는 장치가 연결 가능 목록에 표시되지 않을 수 있습니다.

• RS-485 케이블은 AWG26 이상을 사용해야 하며, 모든 배선은 ANSI/NFPA 70 표준을 준수해야 합니다.

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인 연결의 양 끝에 종단 저항(120 Ω)을 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요. 이 제품은 종단 저항 스위치를 ON으로 설정하세요.

릴레이 연결

제품은 Alarm과 Lock 두 종류의 릴레이 단자가 있으며 각 단자는 특정 용도에 맞게 사용할 수 있습니다.

• Alarm: 경고등, 사이렌, 부저 등 경고음을 발생시키거나 침입 알림 장치를 연결할 수 있습니다.

• Lock: 스트라이크 락, 마그네틱 락 등 출입문 잠금 및 해제를 위한 장치와 연결할 수 있습니다.

주의

마그네틱 락을 사용하는 경우 락 전원을 직접 연결하세요.

Fail Safe Lock

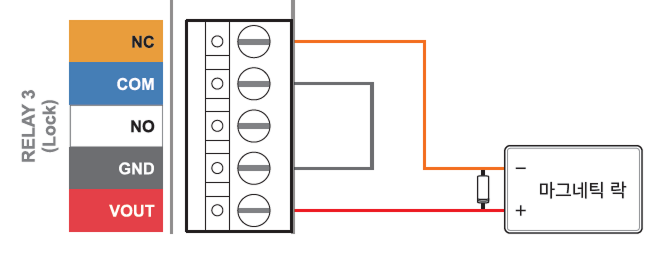

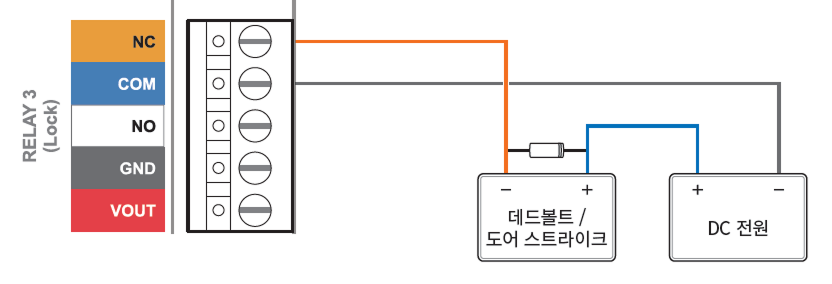

Fail Safe Lock을 사용하려면 아래 그림과 같이 NC 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

알아두기

출입문 잠금 장치가 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해 그림과 같이 출입문 잠금 장치 배선 양쪽 가까운 위치에 다이오드를 설치하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

마그네틱 락을 사용하는 경우 아래 그림과 같이 락 전원을 Lock 단자의 GND, VOUT에 직접 연결하세요.

주의

락 전원을 직접 연결하는 경우 마그네틱 락만 사용할 수 있습니다.

Fail Secure Lock

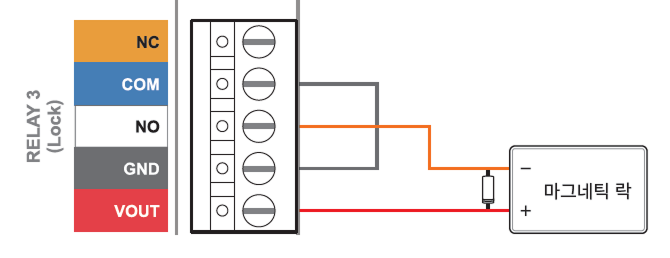

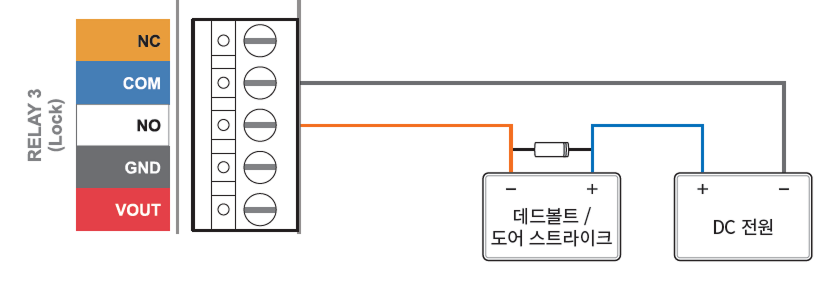

Fail Secure Lock을 사용하려면 아래 그림과 같이 NO 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

알아두기

출입문 잠금 장치가 작동할 때 발생하는 역전류로부터 릴레이를 보호하기 위해 그림과 같이 출입문 잠금 장치 배선 양쪽 가까운 위치에 다이오드를 설치하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

마그네틱 락을 사용하는 경우 아래 그림과 같이 락 전원을 Lock 단자의 GND, VOUT에 직접 연결하세요.

주의

락 전원을 직접 연결하는 경우 마그네틱 락만 사용할 수 있습니다.

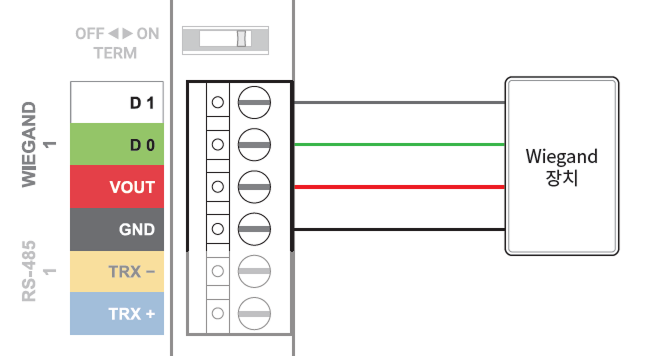

Wiegand 입력 연결

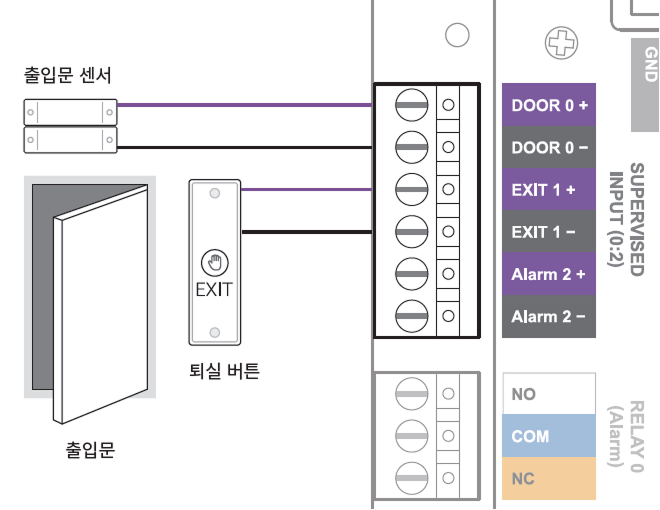

출입문 센서 및 퇴실 버튼 연결

SUPERVISED INPUT 0 ~ 5 단자는 일반적인 입력으로 사용하거나 Supervised Input으로 사용하도록 설정할 수 있습니다.

알아두기

SUPERVISED INPUT Alarm 단자는 1㏀, 2.2㏀, 4.7㏀, 10㏀ 저항을 연결하여 사용할 수 있습니다. 연결할 입력 장치에 알맞는 저항을 연결한 뒤 BioStar 2에서 저항 값을 동일하게 설정하세요.

AUX 입력 연결

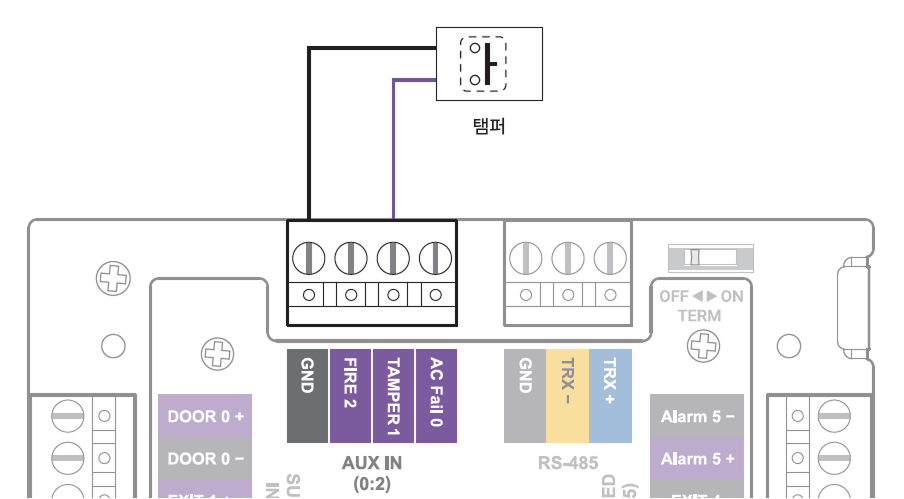

전원 장애 감지기, 탬퍼 또는 화재 감지기를 AUX IN 단자에 연결할 수 있습니다.

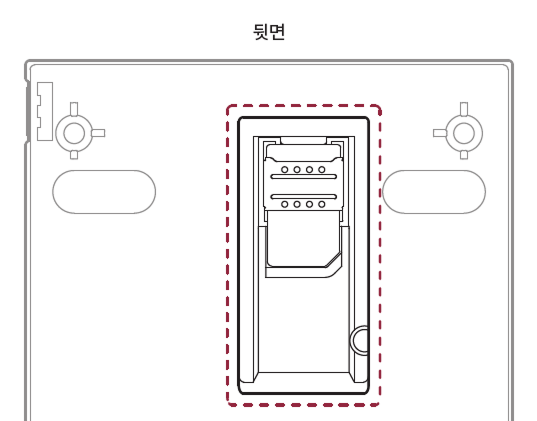

SAM 카드 슬롯 (CS-20P 모델만 지원)

SAM (Secure Access Module) 카드를 사용할 수 있습니다.

알아두기

CS-20P 모델에 SAM 카드를 장착하여 사용 중인 경우 CS-20P의 리더 포트에 직접 연결된 슬레이브 장치만 사용할 수 있습니다.

공장 초기화

CoreStation Setup Manager에서 공장 초기화를 진행할 수 있습니다.

1. CoreStation Setup Manager에 접속한 뒤 CONFIGURE을 클릭하세요.

2. Factory Default를 클릭하세요.

알아두기

• 장치에 저장된 루트 인증서가 존재하지 않을 경우 공장 초기화를 진행할 수 없습니다.

• CoreStation Setup Manager에 접속해 제품의 네트워크 설정을 관리하거나 슬레이브 장치, 입력 및 출력 포트, Wiegand 포트의 연결 상태를 확인할 수 있습니다.

• CoreStation Setup Manager는 제품 펌웨어 1.0.0 버전 이상에서 지원됩니다.

• CoreStation Setup Manager에 대한 자세한 내용은 사용자 가이드를 참고하세요. 사용자 가이드는 슈프리마 다운로드 센터에서 다운로드할 수 있습니다.

• BioStar 2 최신 버전은 제품이 네트워크에 연결되어 재설정이 가능할 때 확인할 수 있습니다.

• 더 자세한 내용은 슈프리마 기술 지원팀(CS@suprema.co.kr)에 문의하세요.
