시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
| |
| 퀵 가이드 | ||
| ||
| CoreStation 40 | 오픈소스라이선스 가이드 | |
|
|
|
| 고정용 나사 x12 | 스페이서 x6 | 다이오드 x4 |
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
액세서리
이 제품은 액세서리로 함체(ENCR-10)를 함께 구매할 수 있습니다. 함체에는 전원 상태 LED 보드, 전원 분배 보드, 전원 공급 장치, 탬퍼가 포함되어 있습니다. CoreStation을 함체에 설치하는 방법은 함체 설치를 참고하세요.
-
ENCR-10은 벽에 고정하여 사용할 수 있도록 설계되었습니다. 설치 높이에 제한 없이 안전하고 사용하기에 편리한 위치에 설치하세요.
-
ENCR-10 구성품에는 함체 고정용 나사, CoreStation 고정용 나사, 전원 장치 연결용 나사가 포함되어 있습니다. 각 나사의 용도에 맞추어 올바르게 사용하세요.
-
함체 고정용 나사(직경: 4 mm, 길이: 25 mm) x 4
-
CoreStation 고정용 나사(직경: 3 mm, 길이: 5 mm) x 6
-
전원 장치 케이블 고정용 나사(직경: 3 mm, 길이: 8 mm) x 1
-
각 부분의 명칭 및 기능
| No. | 이름 | No. | 이름 |
|---|---|---|---|
| 1 | HOST RS-485 연결 | 20 | RESET 버튼 |
| 2 | HOST RS-485 종단 저항 스위치 | 21 | AUX IN (0, 1) 연결 |
| 3 | INIT 버튼 | 22 | CoreStation 전원 연결(DC 12V IN) |
| 4 | ETHERNET 연결 | 23 | RELAY 3 연결 |
| 5 | RELAY 1 연결 | 24 | SUPERVISED INPUT (6:7) 또는 Input (6:7) 연결 |
| 6 | SUPERVISED INPUT (2:3) 또는 Input (2:3) 연결 | 25 | OUTPUT (6:7) 연결 |
| 7 | OUTPUT (2:3) 연결 | 26 | WIEGAND 3 연결 |
| 8 | WIEGAND 1 연결 | 27 | 12VDC 출력 |
| 9 | 12VDC 출력 | 28 | RS-485 3 연결 |
| 10 | RS-485 1 연결 | 29 | RS-485 3 종단 저항 스위치 |
| 11 | RS-485 1 종단 저항 스위치 | 30 | CoreStation 상태 LED |
| 12 | RELAY 0 연결 | 31 | RELAY 2 연결 |
| 13 | SUPERVISED INPUT (0:1) 또는 Input (0:1) 연결 | 32 | SUPERVISED INPUT (4:5) 또는 Input (4:5) 연결 |
| 14 | OUTPUT (0:1) 연결 | 33 | OUTPUT (4:5) 연결 |
| 15 | WIEGAND 0 연결 | 34 | WIEGAND 2 연결 |
| 16 | 12VDC 출력 | 35 | 12VDC 출력 |
| 17 | RS-485 0 연결 | 36 | RS-485 2 연결 |
| 18 | RS-485 0 종단 저항 스위치 | 37 | RS-485 2 종단 저항 스위치 |
| 19 | RTC 배터리 |
-
장치와 연동된 제품을 초기화한 뒤 다른 장치에 연결하려면 INIT 버튼을 2초 이상 누르세요.
-
제품과 Wiegand 장치를 연결할 때 Wiegand 장치의 전원으로 제품의 전원 출력(12V, 최대 1.5A)을 사용할 수 있습니다. 200mA를 소모하는 Wiegand 장치를 3대 연결하면 남아 있는 전원 출력 단자에 최대 900mA를 소모하는 장치를 연결할 수 있습니다.
-
RTC 배터리 용량은 226mah이며, 기대 수명은 설치 환경 및 동작 방법에 따라 다를 수 있습니다. RTC 배터리 교체 시에는 CR2032를 준수하세요.
통신 상태 LED
| LED | 상태 |
|---|---|
| HOST RS-485 TX | 주황색 점멸: RS-485 데이터를 송신 중인 상태 |
| HOST RS-485 RX | 초록색 점멸: RS-485 데이터를 수신 중인 상태 |
| RELAY (0 ~ 3) | 빨간색 점등: 릴레이 동작 |
| SUPERVISED INPUT (0 ~ 7) | Input을 사용할 때 - 초록색 점등: Normal Close - 꺼짐: Normal Open |
| Supervised Input을 사용할 때 - 초록색 점등: Normal Close(합선), Normal Open, 스위치 켜짐 - 꺼짐: 스위치 꺼짐 | |
| AUX IN (0, 1) | 주황색 점등: AUX 신호를 수신 중인 상태 |
출입통제 등급
| 기능 | 등급 |
|---|---|
| Destructive Attack | Ⅰ |
| Line Security | Ⅰ |
| Endurance | Ⅳ |
| Standby Power | Ⅰ |
| Single Point Locking Device with Key Locks | Ⅰ |

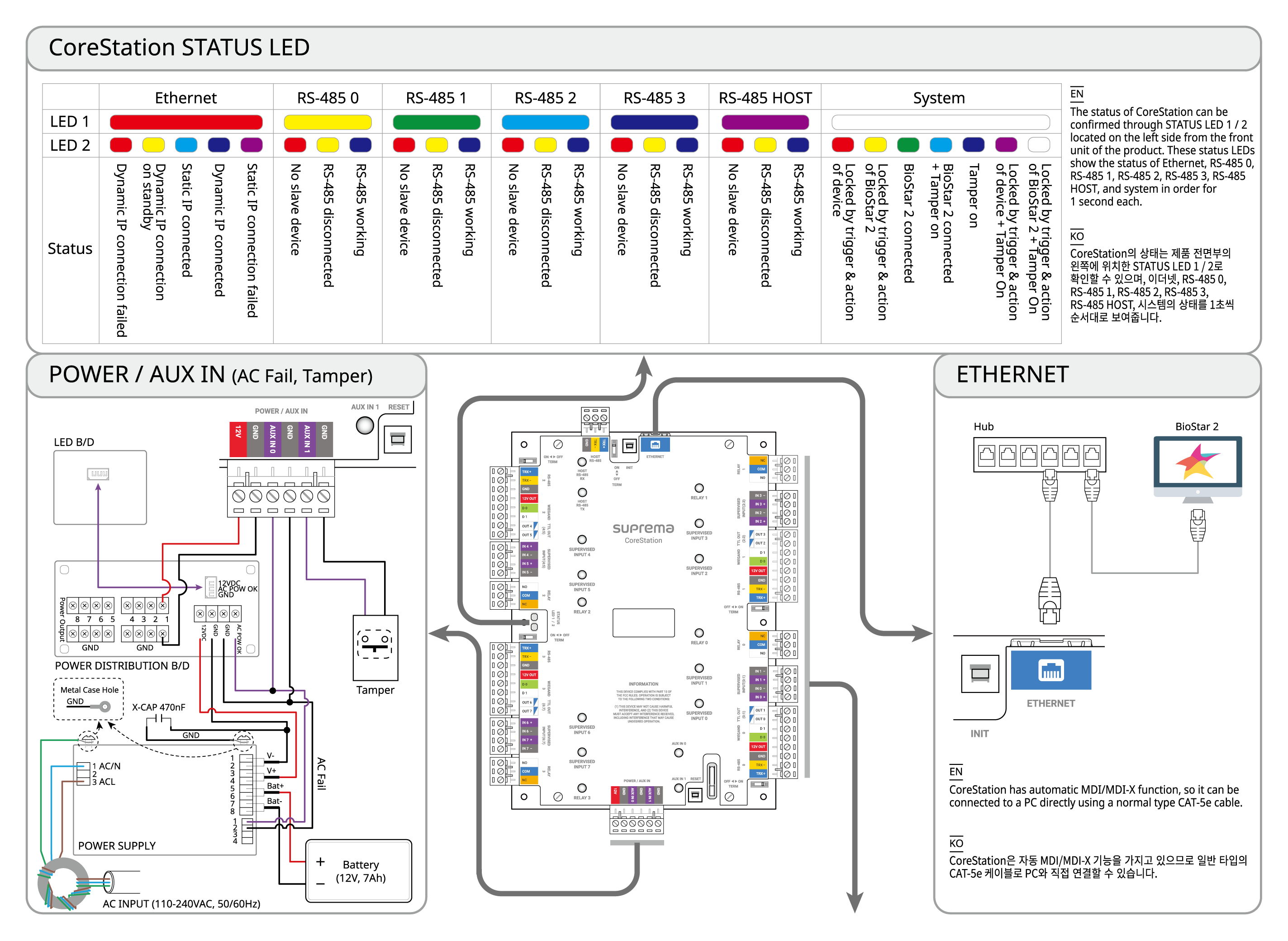

CoreStation 상태 LED
CoreStation의 상태는 제품 전면부의 왼쪽에 위치한 STATUS LED 1 / 2로 확인할 수 있으며, 이더넷, RS-485 0, RS-485 1, RS-485 2, RS-485 3, RS-485 HOST, 시스템의 상태를 1초씩 순서대로 보여줍니다.
| 항목 | LED 1 | LED 2 | 상태 |
|---|---|---|---|
| 이더넷 | 빨간색 | 빨간색 | 유동 IP 연결 실패 |
| 빨간색 | 노란색 | 유동 IP 연결 대기 중 | |
| 빨간색 | 하늘색 | 고정 IP 연결 성공 | |
| 빨간색 | 파란색 | 유동 IP 연결 성공 | |
| 빨간색 | 자홍색 | 고정 IP 연결 실패 | |
| 빨간색 | 꺼짐 | HW 오류 | |
| RS-485 0 | 노란색 | 빨간색 | 슬레이브 장치 없음 |
| 노란색 | 노란색 | 슬레이브 장치 연결 해제 | |
| 노란색 | 파란색 | 슬레이브 장치 정상 | |
| 노란색 | 꺼짐 | HW 오류 | |
| RS-485 1 | 초록색 | 빨간색 | 슬레이브 장치 없음 |
| 초록색 | 노란색 | 슬레이브 장치 연결 해제 | |
| 초록색 | 파란색 | 슬레이브 장치 정상 | |
| 초록색 | 꺼짐 | HW 오류 | |
| RS-485 2 | 하늘색 | 빨간색 | 슬레이브 장치 없음 |
| 하늘색 | 노란색 | 슬레이브 장치 연결 해제 | |
| 하늘색 | 파란색 | 슬레이브 장치 정상 | |
| 하늘색 | 꺼짐 | HW 오류 | |
| RS-485 3 | 파란색 | 빨간색 | 슬레이브 장치 없음 |
| 파란색 | 노란색 | 슬레이브 장치 연결 해제 | |
| 파란색 | 파란색 | 슬레이브 장치 정상 | |
| 파란색 | 꺼짐 | HW 오류 | |
| RS-485 HOST | 자홍색 | 빨간색 | 슬레이브 장치 없음 |
| 자홍색 | 노란색 | 슬레이브 장치 연결 해제 | |
| 자홍색 | 파란색 | 슬레이브 장치 정상 | |
| 자홍색 | 꺼짐 | HW 오류 | |
| 시스템 | 흰색 | 빨간색 | 시스템 잠금 (장치의 작업 조건 및 동작) |
| 흰색 | 노란색 | 시스템 잠금 (BioStar 2의 작업 조건 및 동작) | |
| 흰색 | 초록색 | BioStar 2 연결 성공 | |
| 흰색 | 하늘색 | BioStar 2 연결 성공 + 탬퍼 켜짐 | |
| 흰색 | 파란색 | 탬퍼 켜짐 | |
| 흰색 | 자홍색 | 시스템 잠금 (장치의 작업 조건 및 동작) + 탬퍼 켜짐 | |
| 흰색 | 흰색 | 시스템 잠금 (BioStar 2의 작업 조건 및 동작) + 탬퍼 켜짐 | |
| 자홍색 | 자홍색 | 데이터베이스 마이그레이션 동작 중 |

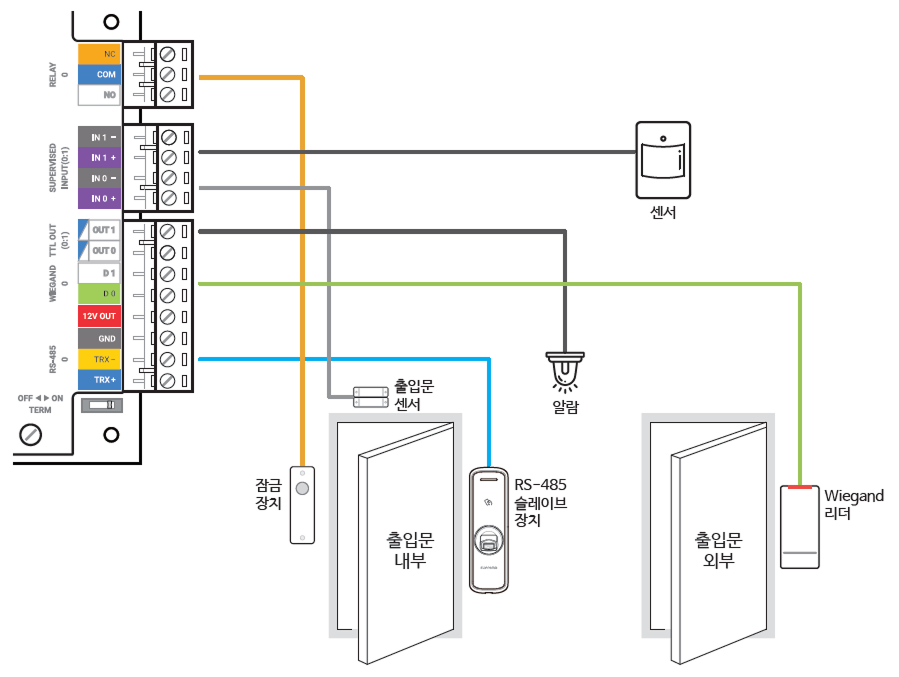

설치 예제
CoreStation은 바이오메트릭 인증을 수행할 수 있는 중앙 집중식 출입통제 시스템입니다. 엔터프라이즈급 시스템용으로 설계된 CoreStation은 최대 500,000 명의 사용자 정보를 저장할 수 있으며, 초당 400,000 지문 매칭을 수행할 수 있습니다.
BioStar 2와 연동하여 출입통제와 근태관리를 모두 사용할 수 있으며, RS-485(OSDP), Wiegand, Suprevised input, AUX와 같은 다양한 인터페이스를 제공합니다.
시스템 구성도
CoreStation 20은 3개의 RS-485 포트를 지원하며, Door Interface를 데이지 체인으로 연결하면 최대 34개의 출입문을 구성할 수 있습니다.

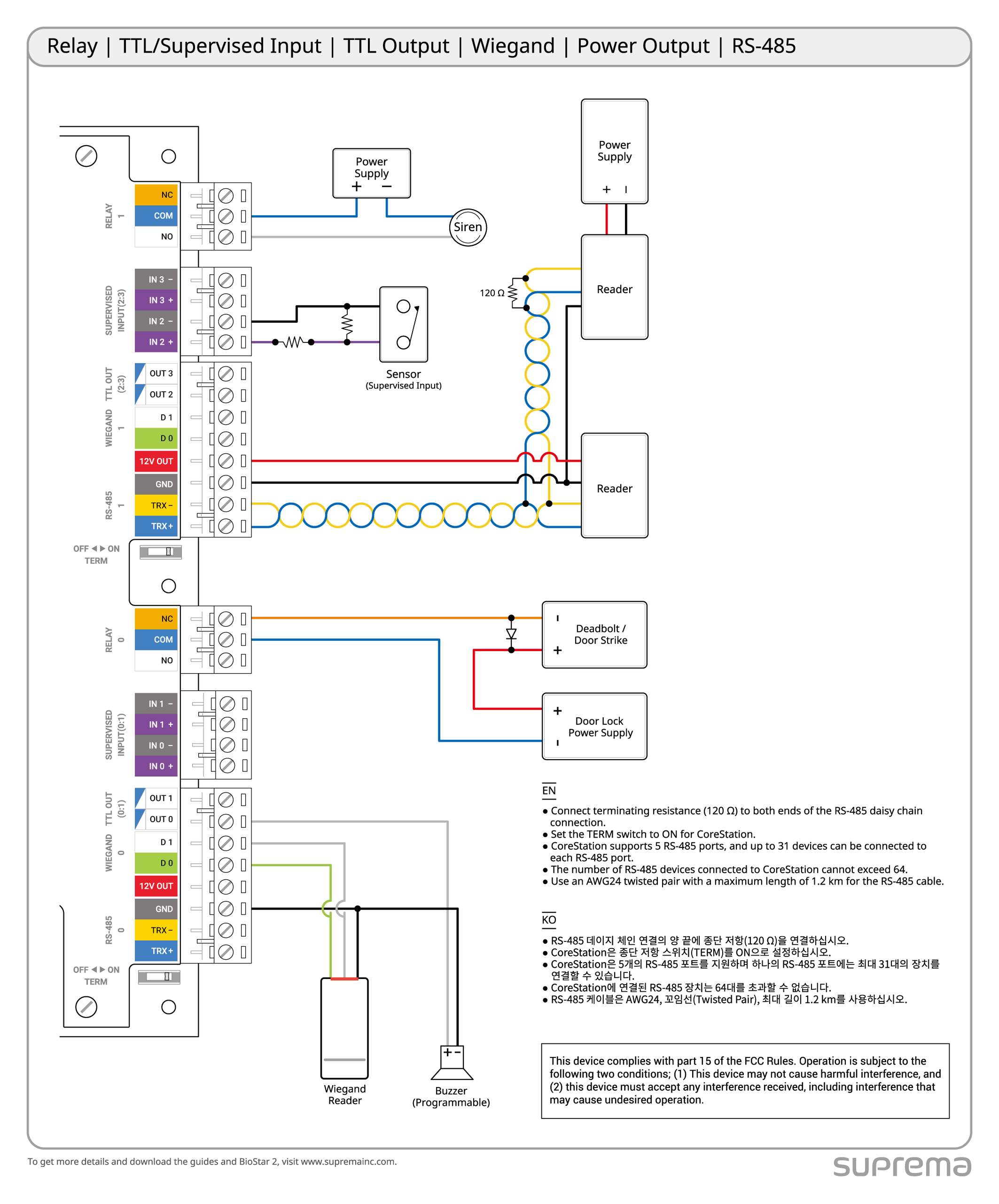

전체 연결 구성도
안정적인 CoreStation의 사용을 위해 전용 함체를 사용할 것을 권장합니다. 함체에는 LED 제어 보드, 전원 제어 보드, 전원 장치, 배터리, 탬퍼가 포함되어 있습니다.
A 스위치로 제어되는 소켓에 연결하지 마세요.
