설치하기

설치에 필요한 전체 과정과 연결 예시를 제공합니다.

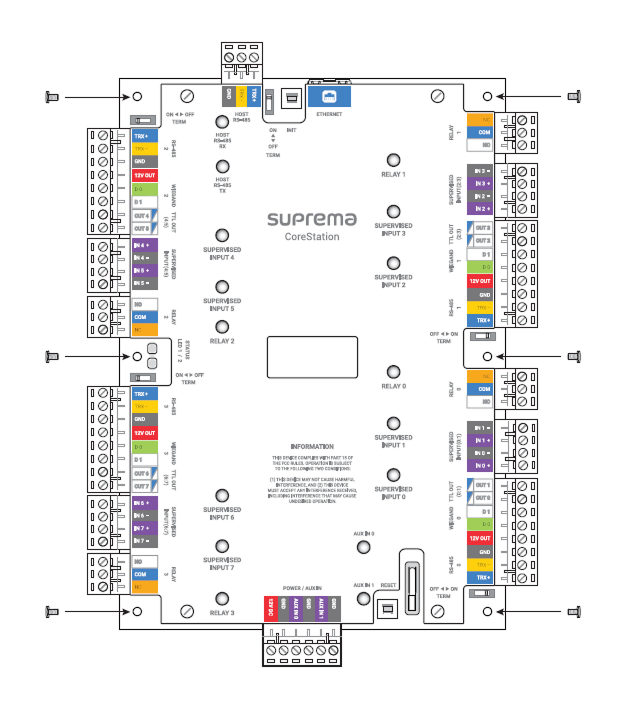

제품 고정

1. 제품을 장착할 위치에 스페이서를 고정용 나사로 고정하세요.

2. 고정된 스페이서 위에 고정용 나사로 제품을 단단히 고정하세요.

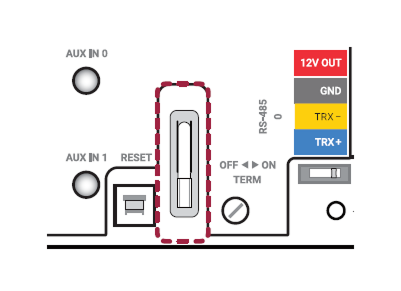

3. RTC 배터리에 부착된 방전 방지 필름을 제거하세요.



알아두기

• RTC (Real Time Clock) 배터리는 제품의 전원이 차단된 상태에서도 정확한 시간을 유지하기 위해 사용됩니다.

• RTC 배터리 용량은 226mah이며, 기대 수명은 설치 환경 및 동작 방법에 따라 다를 수 있습니다. RTC 배터리 교체 시에는 CR2032를 준수하세요.

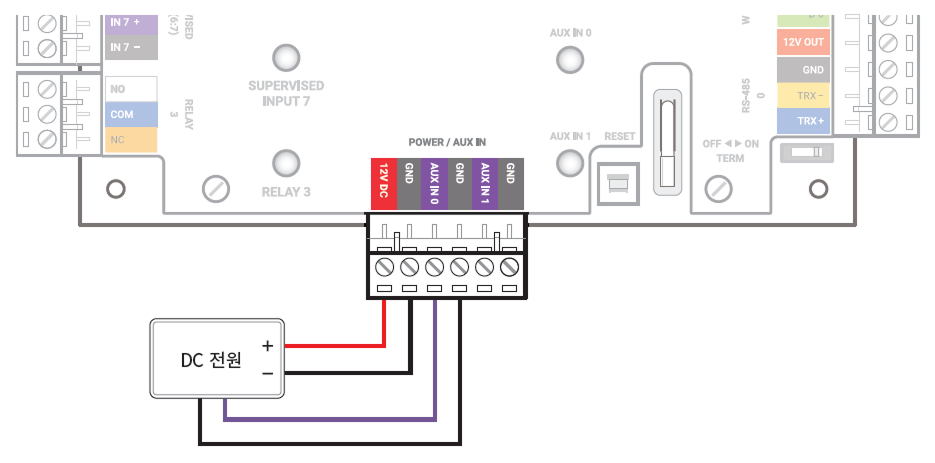

전원 연결

주의

• 출입 통제 장치와 제품에 연결하는 전원은 반드시 분리하여 사용하세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

알아두기

전원 장애를 막기 위해 무정전 전원 장치(UPS)를 연결하여 사용할 것을 권장합니다.

네트워크 연결

TCP/IP

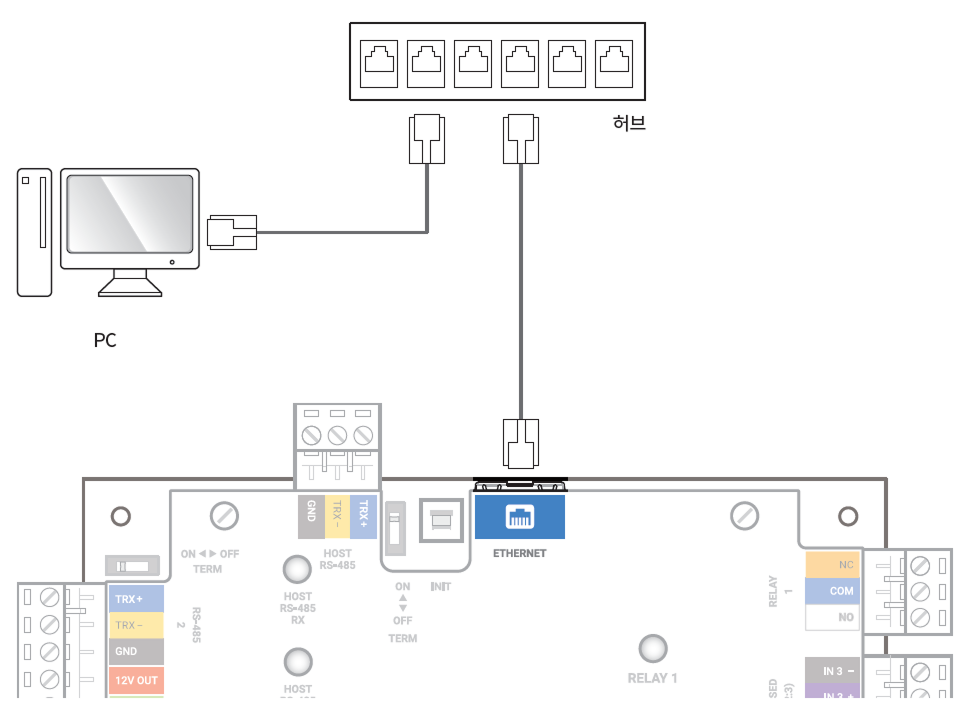

LAN 연결 (허브와 연결)

일반 타입의 CAT-5 케이블을 사용하여 허브와 연결할 수 있습니다.

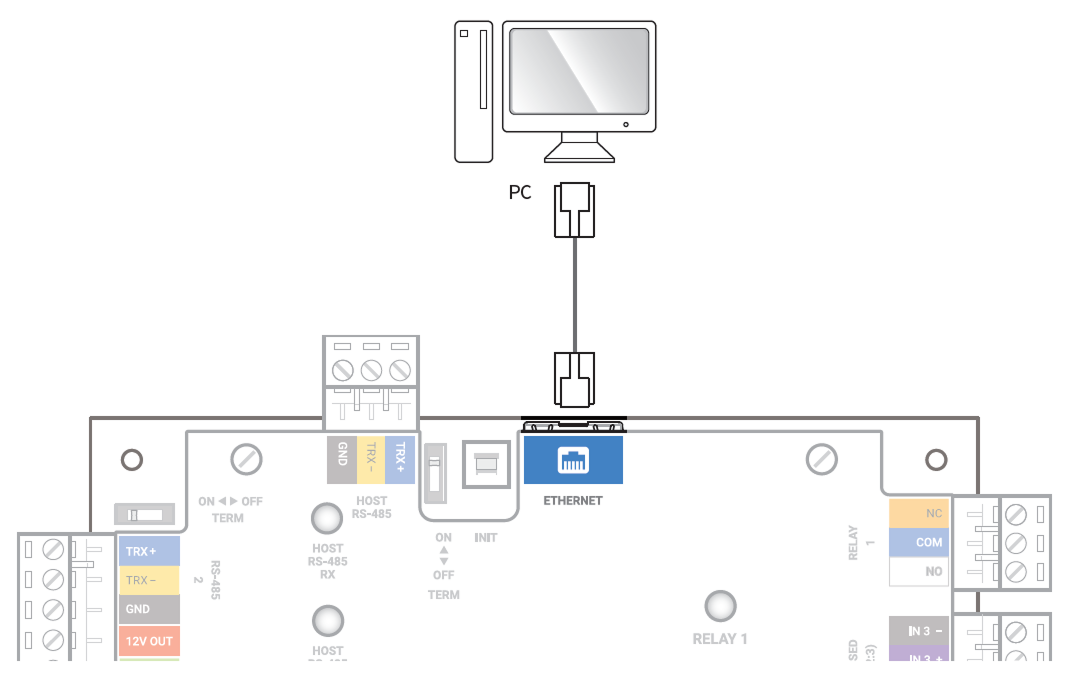

LAN 연결 (PC와 직접 연결)

이 제품은 자동 MDI/MDIX 기능을 가지고 있으므로 크로스 케이블이나 일반 스트레이트 타입의 CAT-5 케이블로 PC와 직접 연결할 수 있습니다.

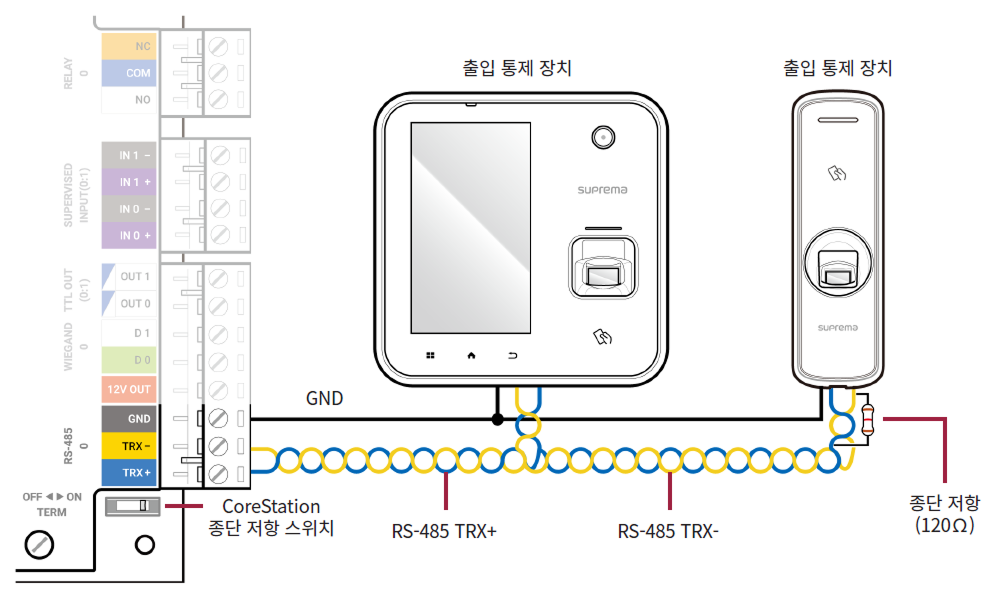

RS-485 연결

이 제품은 5개의 RS-485 포트를 지원하며 하나의 RS-485 포트에는 최대 31대의 장치를 연결할 수 있습니다.

알아두기

• 제품에 연결된 RS-485 장치는 총 64대를 초과할 수 없습니다.

• RS-485 케이블은 AWG26 이상을 사용해야 하며, 모든 배선은 ANSI/NFPA 70 표준을 준수해야 합니다.

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인 연결의 양 끝에 종단 저항(120 Ω)을 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요. 이 제품은 종단 저항 스위치를 ON으로 설정하세요.

릴레이 연결

Fail Safe Lock

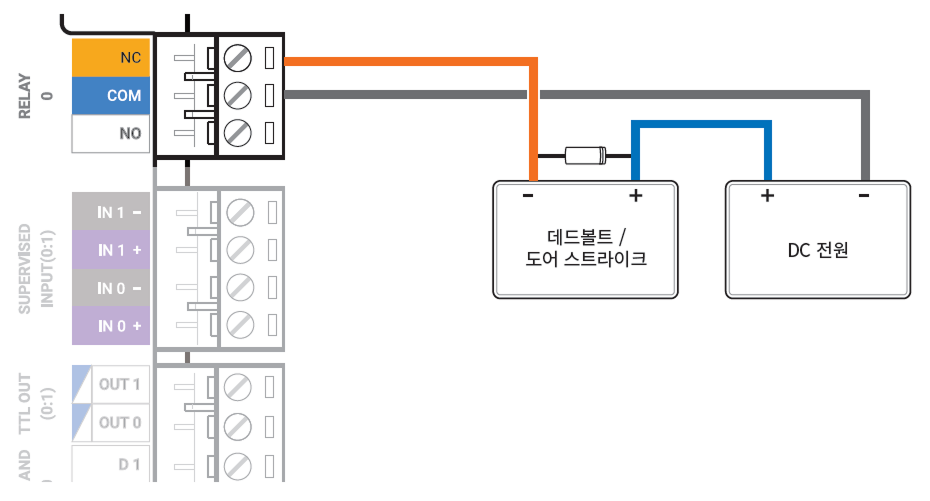

Fail Safe Lock을 사용하려면 아래 그림과 같이 NC 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

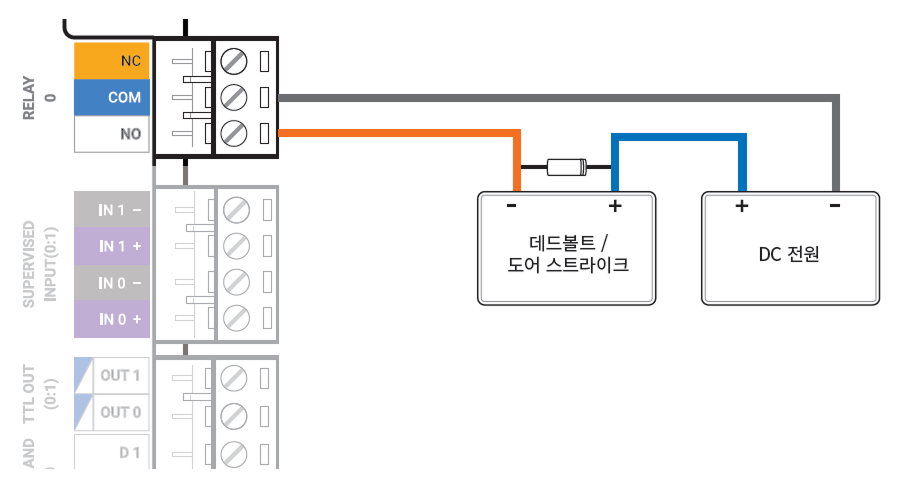

Fail Secure Lock

Fail Secure Lock을 사용하려면 아래 그림과 같이 NO 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

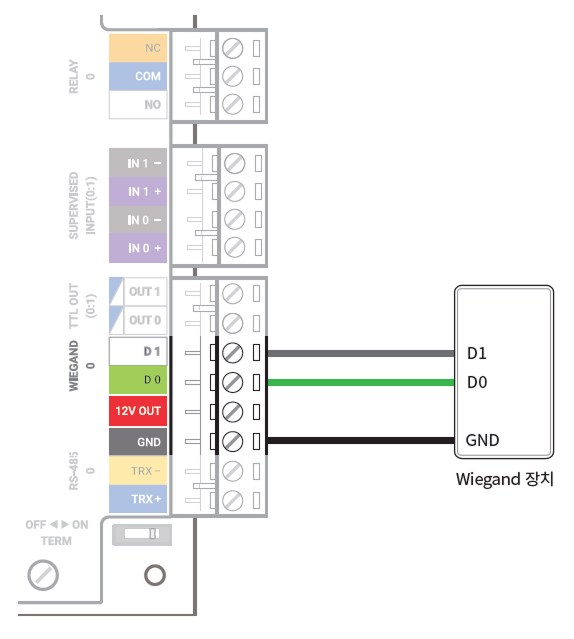

Wiegand 입력 연결

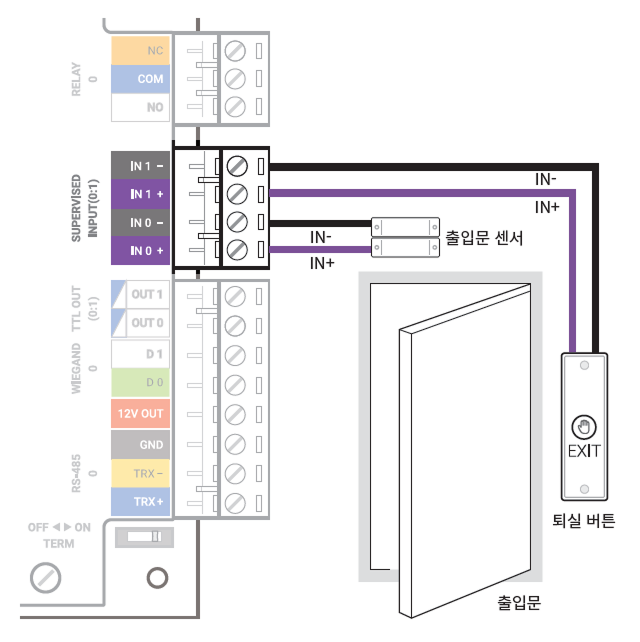

출입문 센서 및 퇴실 버튼 연결

SUPERVISED INPUT 0 ~ 7 단자는 일반적인 입력으로 사용하거나 Supervised Input으로 사용하도록 설정할 수 있습니다.

알아두기

SUPERVISED INPUT Alarm 단자는 1㏀, 2.2㏀, 4.7㏀, 10㏀ 저항을 연결하여 사용할 수 있습니다. 연결할 입력 장치에 알맞는 저항을 연결한 뒤 BioStar 2에서 저항 값을 동일하게 설정하세요.

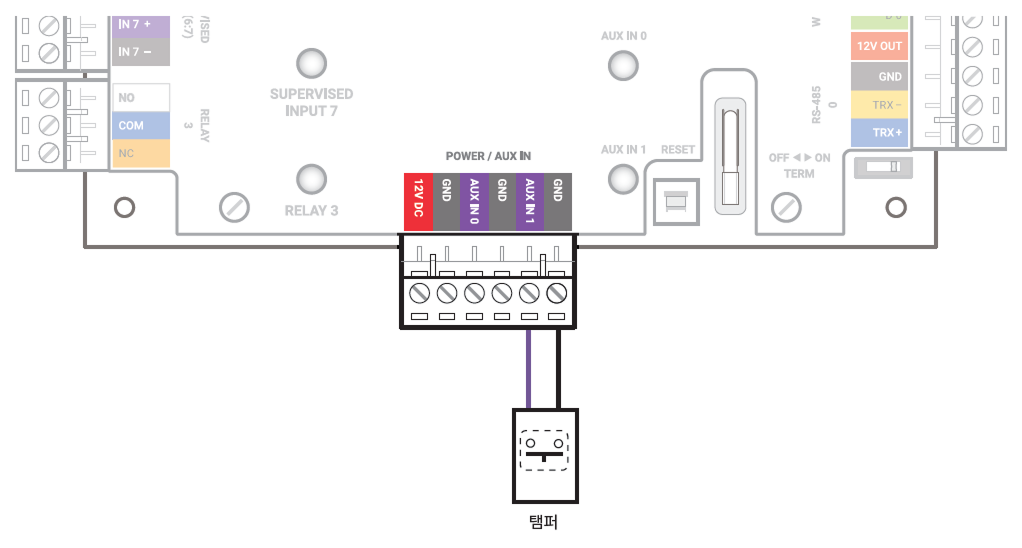

AUX 입력 연결

전원 장애 감지기나 탬퍼를 AUX IN 단자에 연결할 수 있습니다.

함체 설치

물리적·전기적 보호를 위해 CoreStation을 함체(ENCR-10) 내부에 설치할 수 있습니다. 함체에는 전원 상태 LED 보드, 전원 분배 보드, 전원 공급 장치, 탬퍼가 포함되어 있습니다. 함체는 별매품입니다.

백업 배터리 고정

배터리 벨크로 스트랩을 함체에 끼운 뒤 배터리를 고정하세요.

주의

백업 배터리는 12 VDC 사양과 7 Ah 이상의 제품을 사용하세요. 이 제품은 'ROCKET'사의 'ES7-12' 제품으로 테스트되었으며, 'ES7-12'에 준하는 제품을 사용할 것을 권장합니다.

알아두기

• 백업 배터리는 별매품입니다.

• 백업 배터리의 크기 및 단자의 모양과 크기를 반드시 확인하세요. 백업 배터리의 크기가 권장 사양보다 클 경우 함체에 장착할 수 없거나 장착한 뒤 함체가 닫히지 않을 수 있습니다. 또한 단자의 모양 및 크기가 다를 경우 제공된 케이블을 사용해 배터리를 연결할 수 없습니다.



제품 고정

1. 함체에서 제품을 장착할 위치를 확인하세요.



2. 장착할 위치에 맞추어 제품을 함체에 올린 뒤 고정용 나사로 고정하세요.



POWER / AUX IN 연결

전원 장애를 막기 위해 무정전 전원 장치(UPS)를 연결하여 사용할 수 있으며, 전원 장애 감지기나 다른 장치의 접점 출력을 AUX IN 단자에 연결할 수 있습니다. 또한 탬퍼와 연결하여 외부 요인에 의해 함체가 열릴 경우 경보를 울리거나 이벤트 로그를 남길 수 있습니다.

주의

• 출입 통제 장치와 제품에 연결하는 전원은 반드시 분리하여 사용하세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

• 백업 배터리는 12 VDC 사양과 7 Ah 이상의 제품을 사용하세요. 이 제품은 'ROCKET'사의 'ES7-12' 제품으로 테스트 되었으며, 'ES7-12'에 준하는 제품을 사용할 것을 권장합니다.

공장 초기화

CoreStation Setup Manager에서 공장 초기화를 진행할 수 있습니다.

1. CoreStation Setup Manager에 접속한 뒤 CONFIGURE을 클릭하세요.

2. Factory Default를 클릭하세요.

알아두기

• 장치에 저장된 루트 인증서가 존재하지 않을 경우 공장 초기화를 진행할 수 없습니다.

• CoreStation Setup Manager에 접속해 제품의 네트워크 설정을 관리하거나 슬레이브 장치, 입력 및 출력 포트, Wiegand 포트의 연결 상태를 확인할 수 있습니다.

• CoreStation Setup Manager는 CoreStation 펌웨어 1.3.1 버전 이상에서 지원됩니다. 1.3.1보다 낮은 버전의 펌웨어를 사용할 경우 BioStar 2에 접속하여 펌웨어를 최신 버전으로 업그레이드하세요.

• CoreStation Setup Manager에 대한 자세한 내용은 사용자 가이드를 참고하세요. 사용자 가이드는 슈프리마 다운로드 센터에서 다운로드할 수 있습니다.

• BioStar 2 최신 버전은 제품이 네트워크에 연결되어 재설정이 가능할 때 확인할 수 있습니다.

• 더 자세한 내용은 슈프리마 기술 지원팀(CS@suprema.co.kr)에 문의하세요.
