XPass D2 설정하기

XPass D2에 적용할 설정을 미리 템플릿으로 구성한 뒤 개별 장치에 직접 적용할 수 있습니다. PC에서 관리 프로그램에 접속하여 설정을 변경하거나 커맨드 카드를 이용하는 방식에 비해 훨씬 빠르게 설정을 적용할 수 있습니다.

알아두기

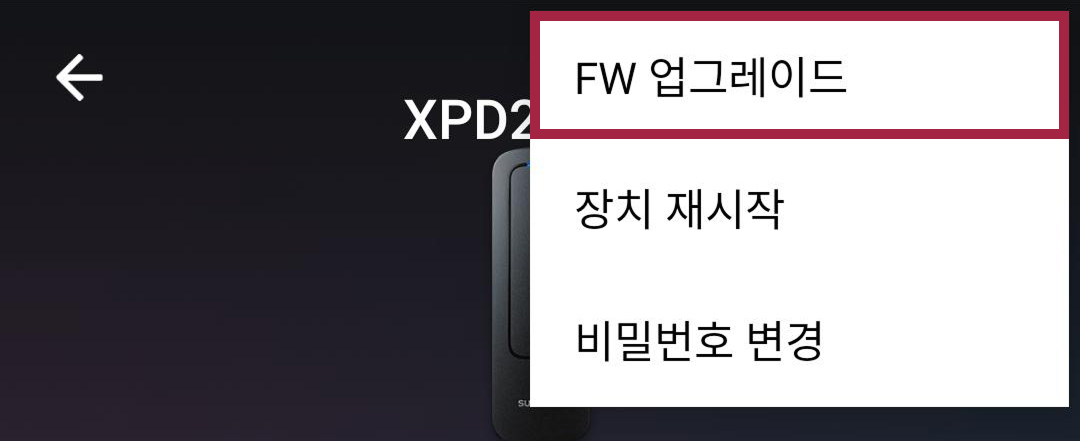

장치의 펌웨어 버전이 낮을 경우 일부 설정이 적용되지 않을 수 있습니다. 전체 설정을 적용하려면 장치 펌웨어 업그레이드하기를 참고하여 펌웨어를 업그레이드하세요.

템플릿 추가하기

RS-485 통신, 카드 형식, 키패드 설정, PIN, LED 및 버저 등을 설정한 뒤 템플릿으로 추가할 수 있습니다. 템플릿을 추가하면 여러 대의 개별 장치를 매번 설정하지 않아도 빠르고 간편하게 설정을 적용할 수 있습니다.

모바일 기기에서 Suprema Device Manager를 실행하세요.

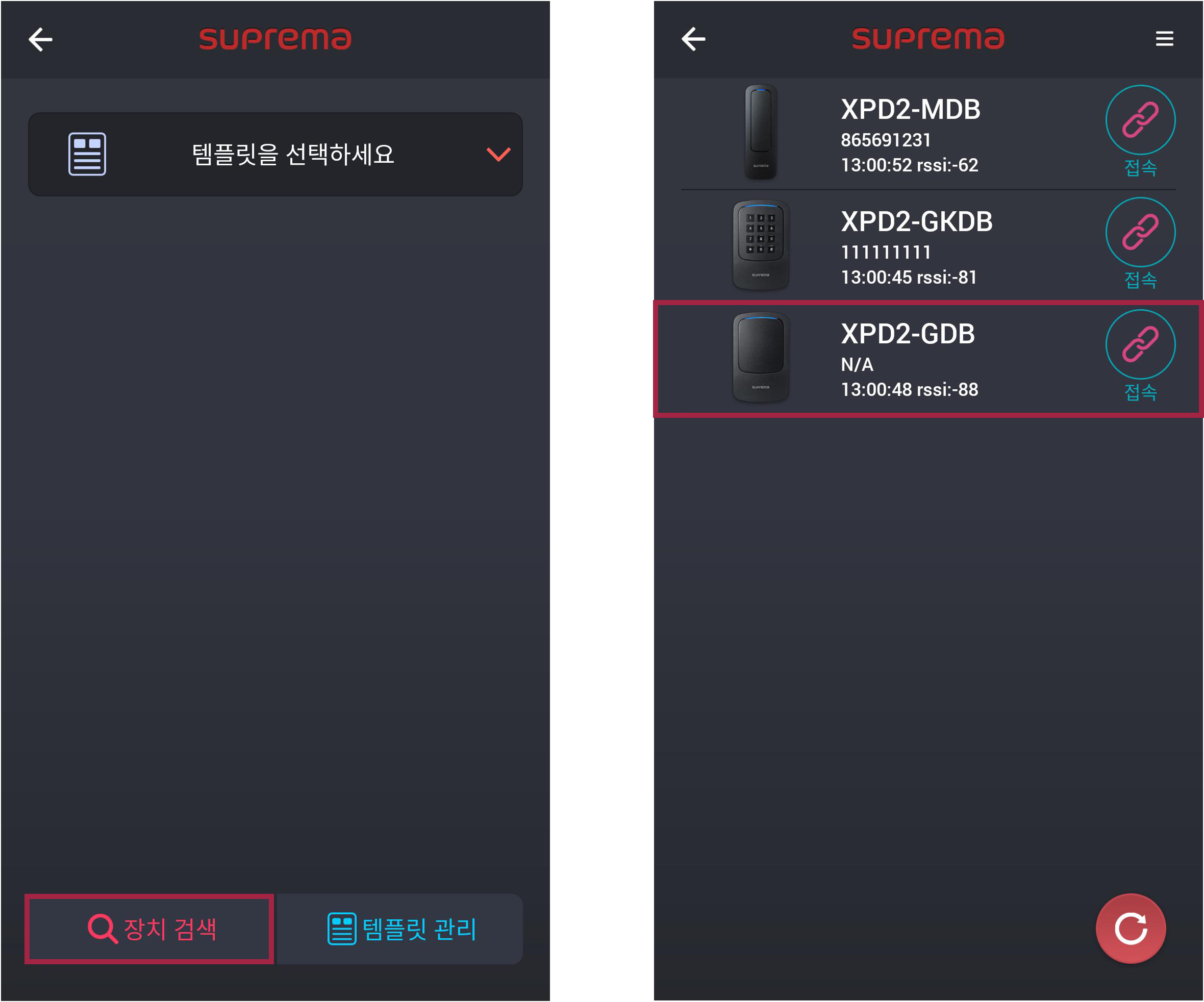

메인 화면에서 XPass D2를 선택하세요.

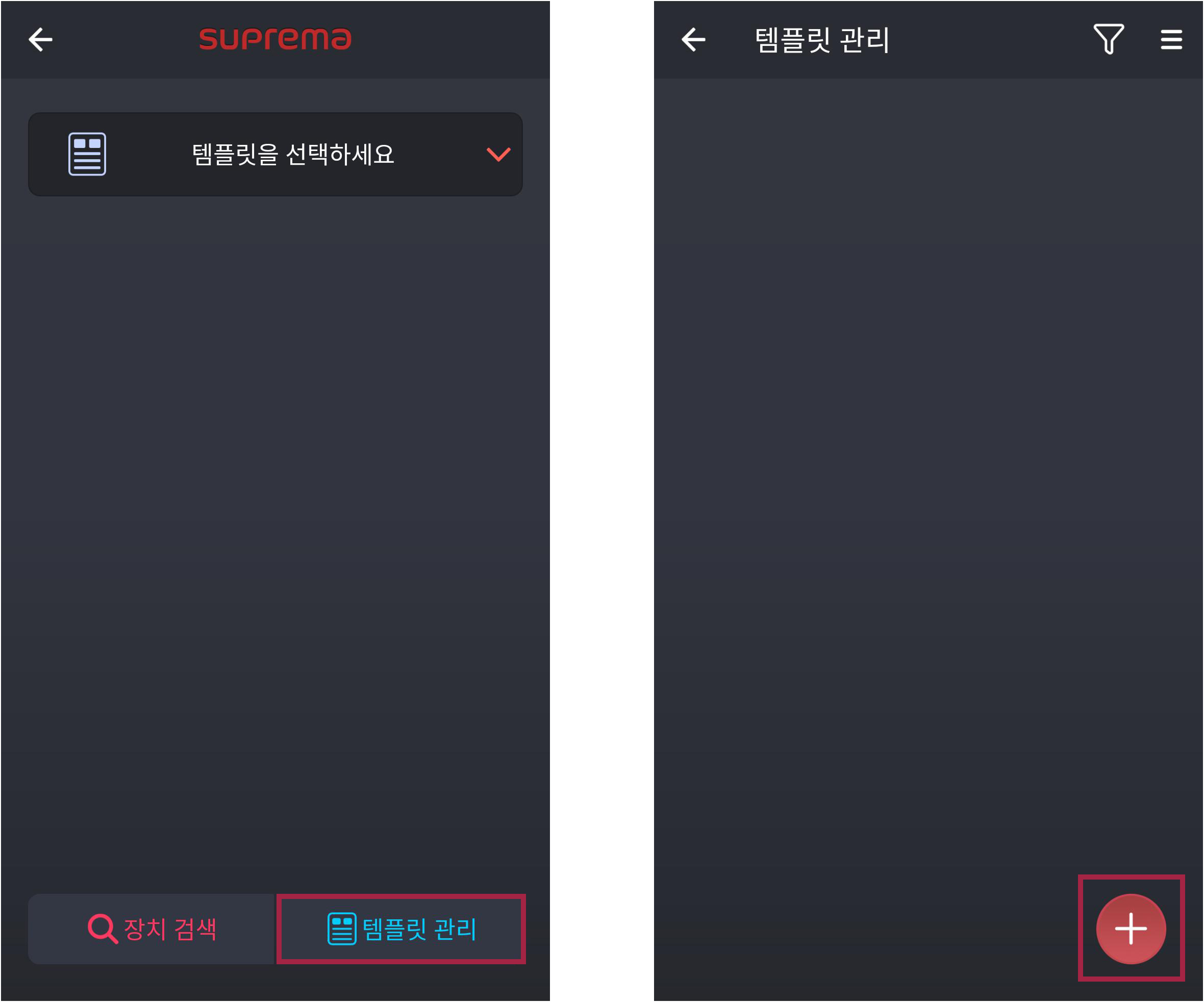

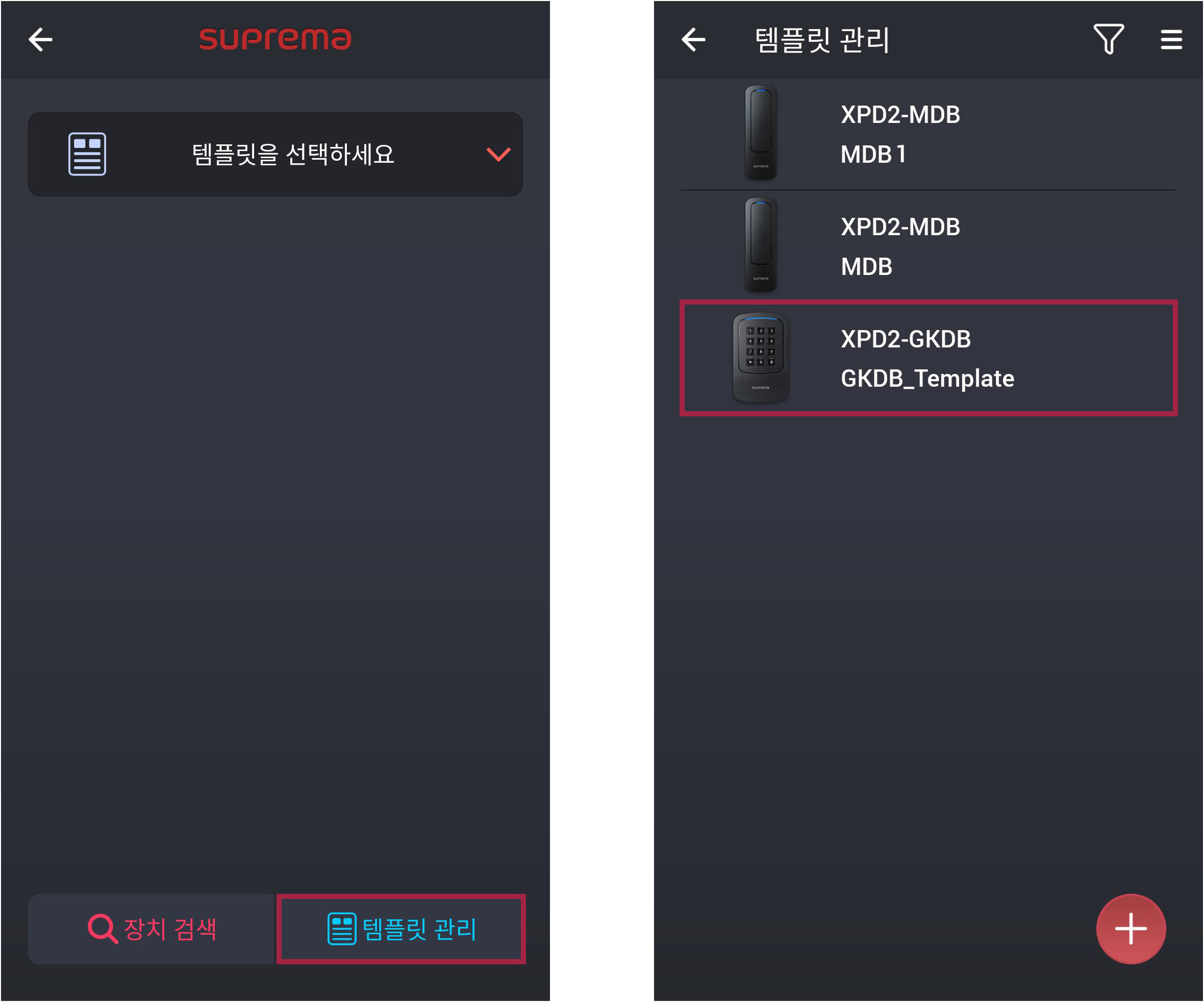

템플릿 관리 → 을 누르세요.
템플릿을 생성할 장치 모델명을 선택하세요.
각 항목을 설정한 후 템플릿을 저장하려면 저장을 누르세요.

알아두기

템플릿은 최대 100개까지 추가할 수 있습니다.

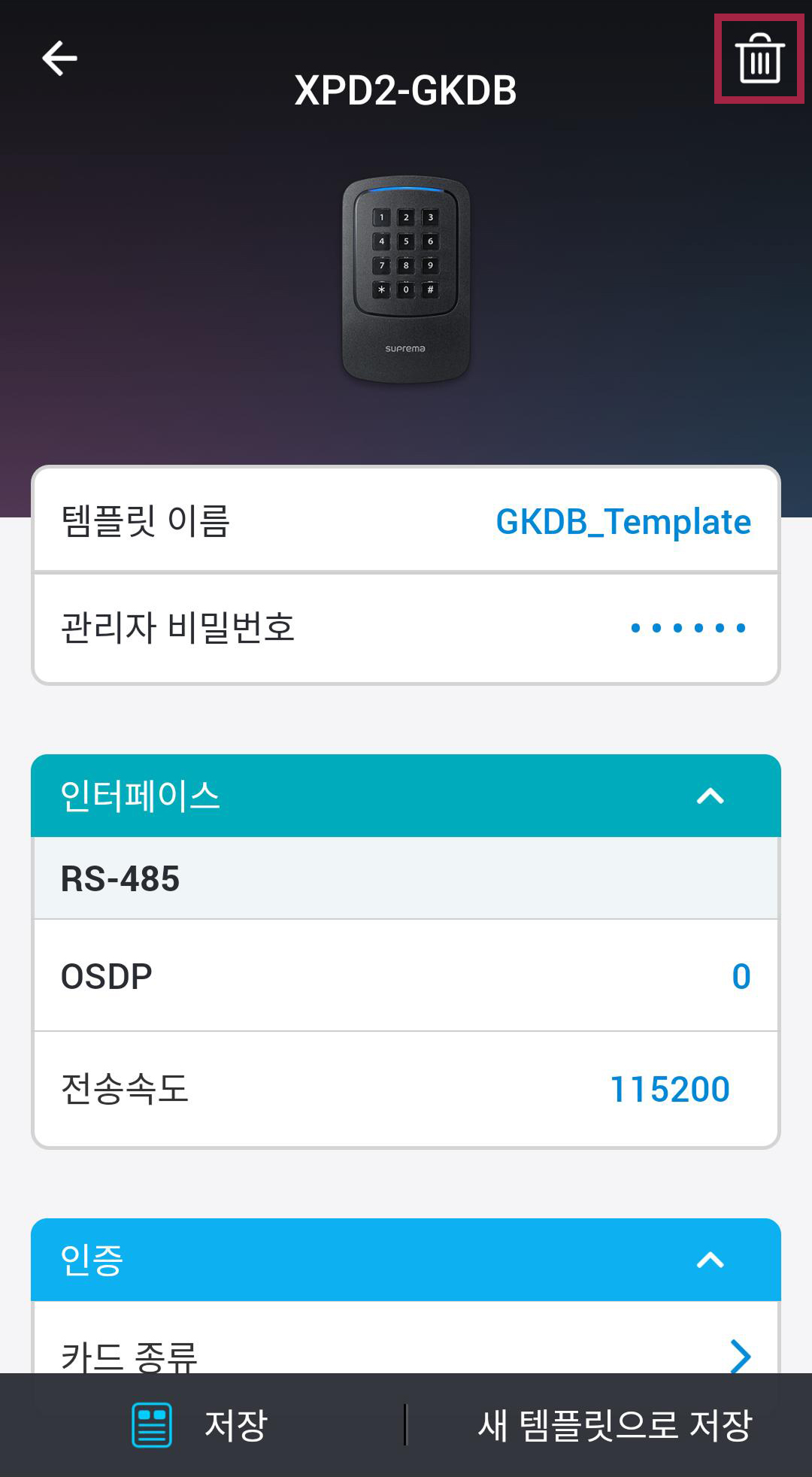

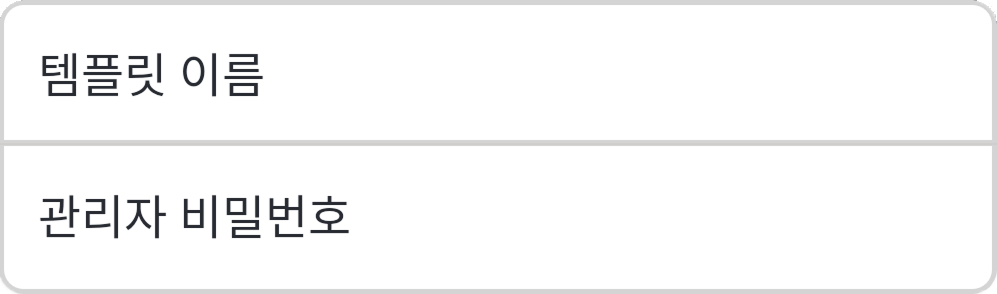

템플릿 이름 및 관리자 비밀번호 설정

템플릿 이름: 원하는 템플릿 이름을 입력하세요.
관리자 비밀번호: 관리자 비밀번호를 입력하세요.

알아두기

관리자 비밀번호는 6~32자의 숫자로 설정할 수 있습니다.
관리자 비밀번호를 분실하지 않도록 주의하세요. 관리자 비밀번호를 분실한 경우, 템플릿을 적용한 장치에 연결하려면 해당 장치를 초기화해야 합니다.

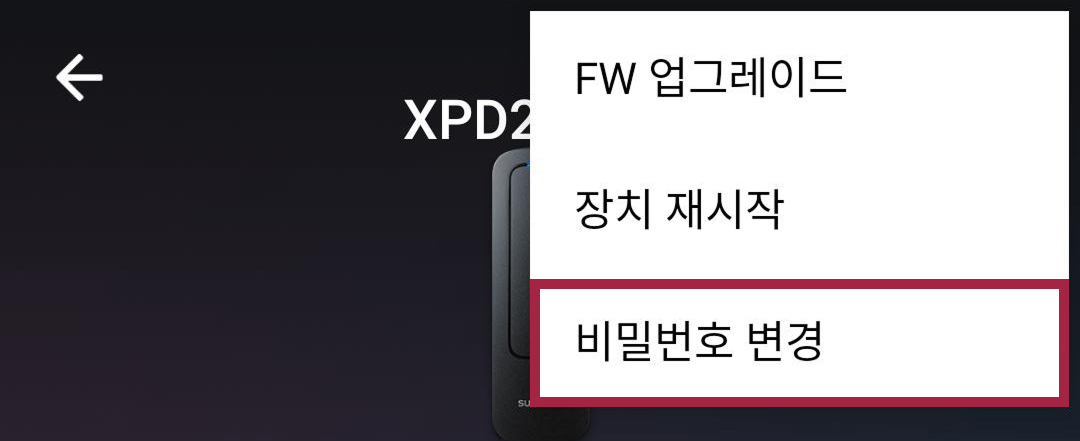

관리자 비밀번호 변경에 대한 자세한 내용은 관리자 비밀번호 변경하기를 참고하세요.

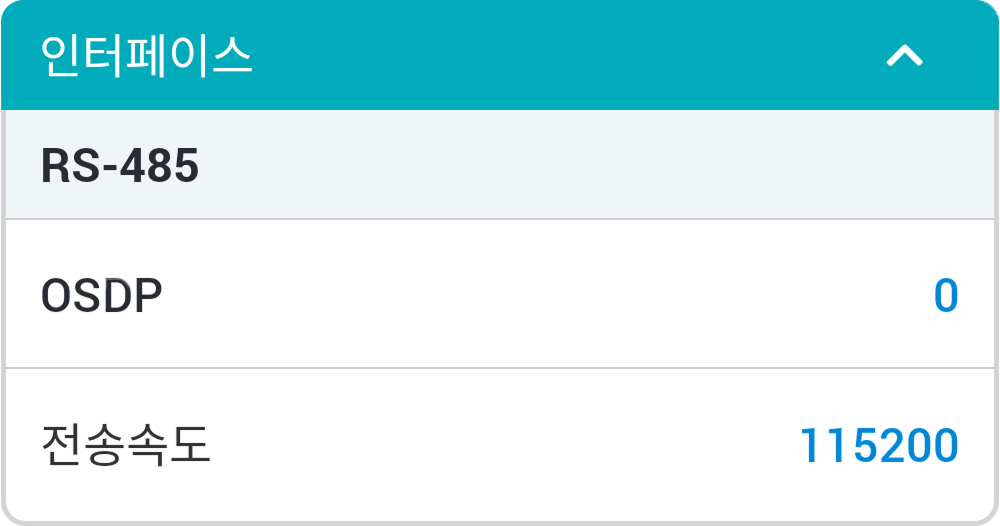

인터페이스

OSDP: 장치와 마스터 장치의 통신에서 사용할 OSDP 주소를 설정하세요. 0~126의 숫자로 설정할 수 있습니다.
전송속도: RS-485 전송 속도를 설정하세요.

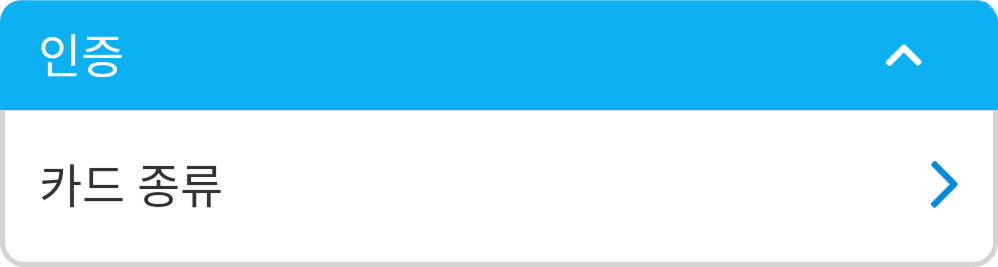

인증

카드 종류: 장치에서 사용할 카드 종류를 설정할 수 있습니다.
- CSN 카드: CSN 카드 종류를 선택하고 바이트 순서를 설정할 수 있습니다.
- 슈프리마 스마트 카드: 슈프리마에서 발급한 스마트 카드 종류를 선택할 수 있습니다.
- 커스텀 스마트 카드: 타사에서 발급한 스마트 카드 종류를 선택할 수 있습니다.
- 모바일: 모바일 카드 종류를 설정할 수 있습니다.

알아두기

바이트 순서를 MSB로 설정할 경우 카드 데이터를 처리할 때 큰 바이트 단위에서 작은 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장할 때 왼쪽에서 오른쪽으로 순차적으로 처리합니다. LSB는 작은 바이트 단위에서 큰 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장합니다.

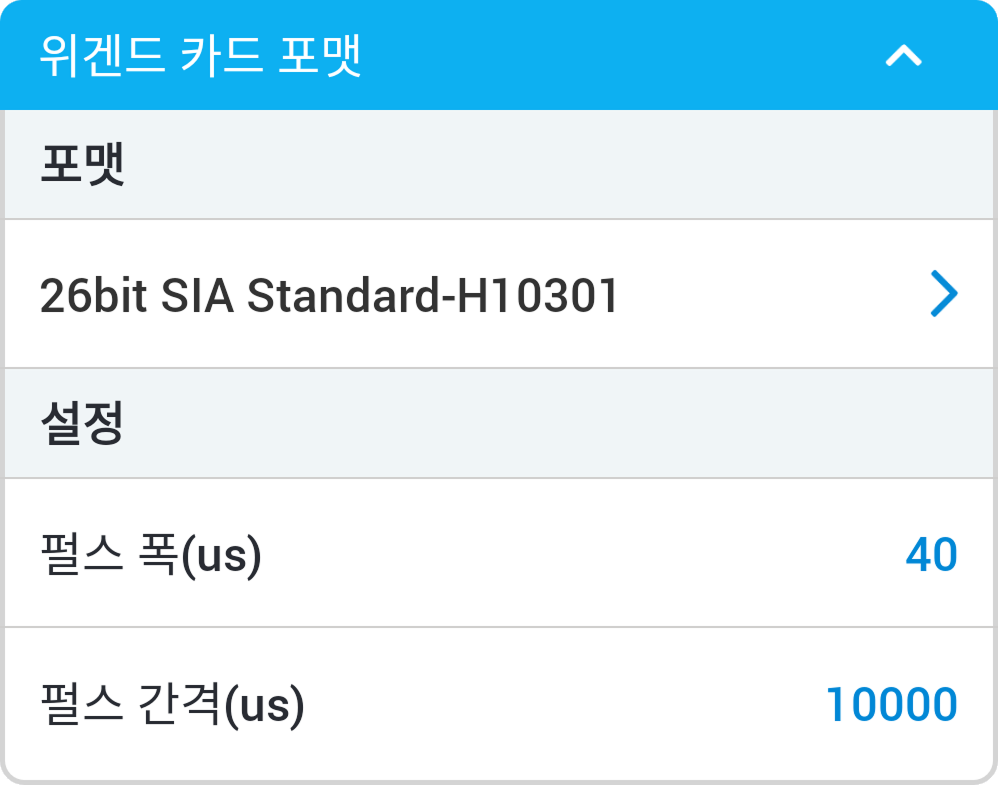

위겐드 카드 포맷

포맷: 장치에 지정할 Wiegand 카드 형식을 설정할 수 있습니다. 설정한 형식으로 카드 데이터가 처리됩니다.

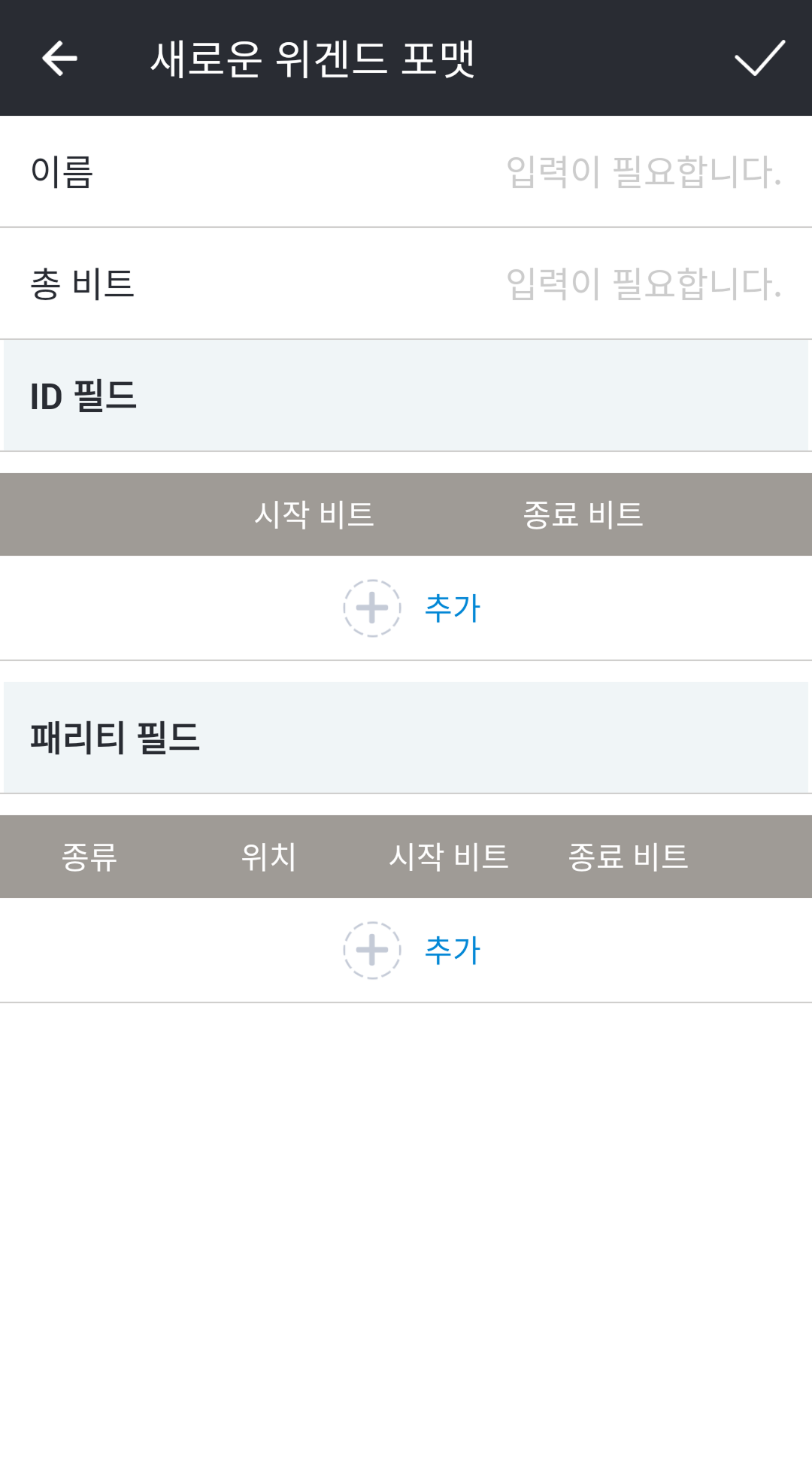

- 새로운 위겐드 포맷: 원하는 포맷이 없을 경우 을 눌러 새로운 위겐드 포맷을 추가할 수 있습니다.
  - 이름: 원하는 Wiegand 포맷의 이름을 입력하세요.
  - 총 비트: 총 비트 수를 입력하세요.
  - ID 필드: 사용하려는 ID의 시작 비트와 종료 비트를 입력하세요. 추가를 누르면 ID 필드를 추가할 수 있습니다.
  - 패리티 필드: 사용하려는 패리티 필드의 위치와 시작 및 종료 비트를 입력하세요. 추가를 누르면 패리티 필드를 추가할 수 있습니다.

    알아두기
    패리티 필드를 추가하려면 총 비트를 입력하세요.
펄스 폭(μs): Wiegand 신호의 펄스 폭을 설정할 수 있습니다.
펄스 간격(μs): Wiegand 신호의 펄스 간격을 설정할 수 있습니다.

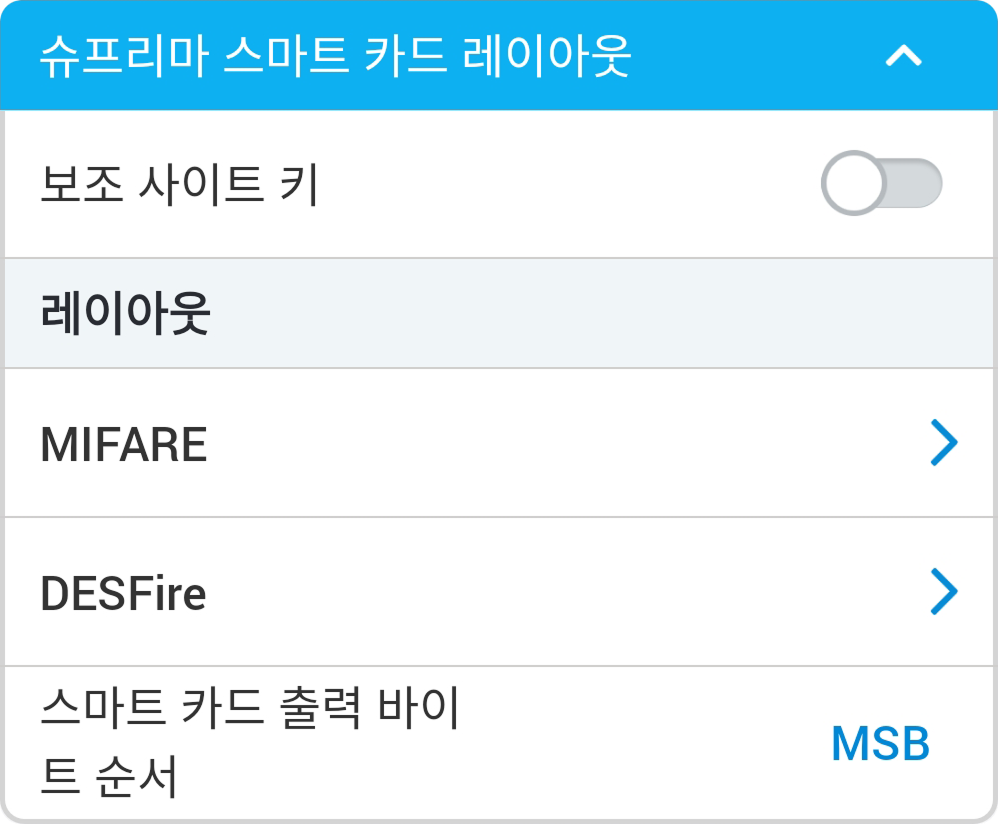

슈프리마 스마트 카드 레이아웃

보조 사이트 키: 보조 사이트 키 사용 여부를 설정할 수 있습니다. 보조 사이트 키를 설정하면 카드의 기본 키가 일치하지 않을 때 보조 사이트 키를 사용하여 인증을 수행할 수 있습니다.
MIFARE: MIFARE 카드를 설정할 수 있습니다.
- 암호화 종류: 암호화 종류를 Crypto-1 또는 AES-128로 설정할 수 있습니다.
- 기본 사이트 키: 스마트 카드와 장치 사이의 통신을 암호화하는 키입니다.
- 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키 항목은 이전 뎁스의 보조 사이트 키를 활성화할 때만 표시됩니다.
- 시작 블록 인덱스: 각 템플릿이 저장될 시작 블록을 선택하세요. 이 블록은 사용자 정보가 저장될 블록의 인덱스이며, 사용자가 이미 스마트 카드를 사용하고 있다면 저장 가능한 블록을 설정하세요. MIFARE만 설정할 수 있습니다.
DESFire: DESFire 카드를 설정할 수 있습니다.
- DESFire 고급 설정: 타사에서 발급한 DESFire 카드를 사용할 수 있습니다. DESFire만 설정할 수 있습니다.
- 기본 사이트 키: 스마트 카드와 장치 사이의 통신을 암호화하는 키입니다.
- 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키 항목은 이전 뎁스의 보조 사이트 키를 활성화할 때만 표시됩니다.
- 앱 ID: 애플리케이션 ID를 설정하세요. 파일 ID를 포함하는 일종의 디렉토리 역할을 합니다. DESFire만 설정할 수 있습니다.
- 파일 ID: 파일 ID를 설정하세요. DESFire만 설정할 수 있습니다.
- 암호화 종류: 암호화 종류를 DES/3DES 또는 AES로 설정할 수 있습니다.
스마트 카드 출력 바이트 순서: 스마트 카드 출력 바이트 순서를 설정할 수 있습니다.

알아두기

DESFire 고급 설정을 사용하려면 앱 마스터 키, 앱 마스터 키 인덱스, 파일 읽기 접속 키, 파일 읽기 접속 키 인덱스, 앱 ID, 파일 ID, 암호화 종류의 정보를 정확하게 입력하세요.
앱 마스터 키, 파일 읽기 접속 키는 최대 32 바이트의 16진수만 입력할 수 있습니다.
바이트 순서를 MSB로 설정할 경우 카드 데이터를 처리할 때 큰 바이트 단위에서 작은 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장할 때 왼쪽에서 오른쪽으로 순차적으로 처리합니다. LSB는 작은 바이트 단위에서 큰 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장합니다.

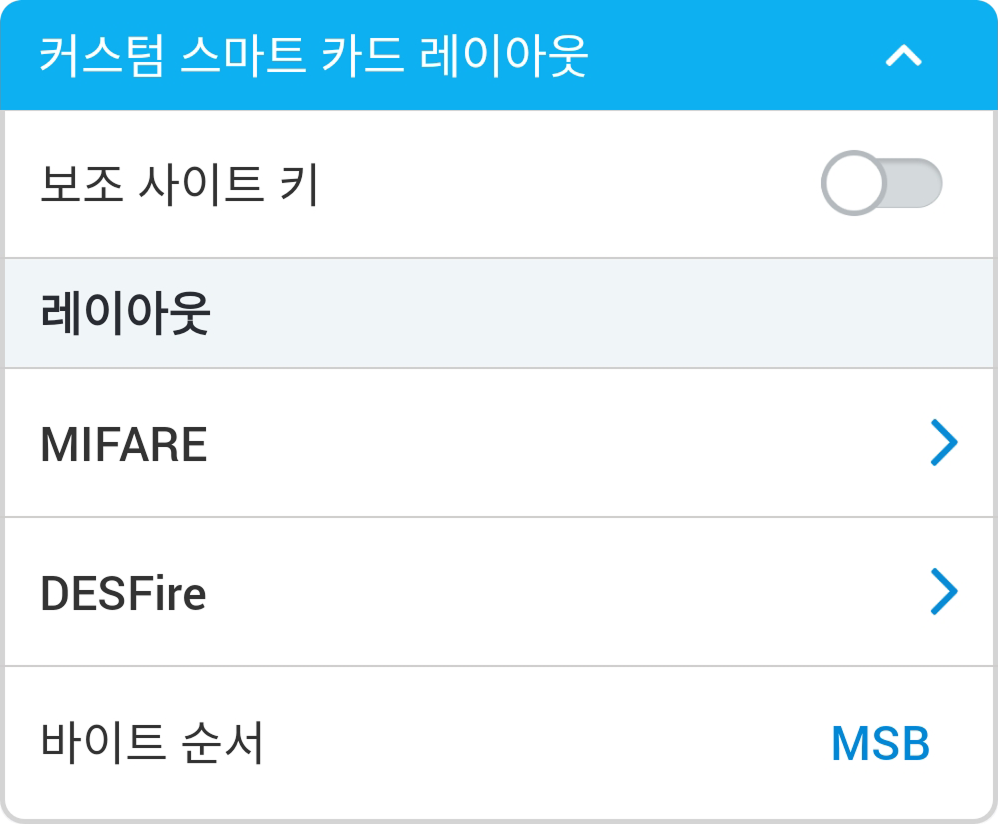

커스텀 스마트 카드 레이아웃

보조 사이트 키: 보조 사이트 키 사용 여부를 설정할 수 있습니다. 보조 사이트 키를 설정하면 카드의 기본 키가 일치하지 않을 때 보조 사이트 키를 사용하여 인증을 수행할 수 있습니다.
MIFARE: MIFARE 카드를 설정할 수 있습니다.
- 암호화 종류: 암호화 종류를 Crypto-1 또는 AES-128로 설정할 수 있습니다.
- 기본 사이트 키: 스마트 카드와 장치 사이의 통신을 암호화하는 키입니다.
- 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키 항목은 이전 뎁스의 보조 사이트 키를 활성화할 때만 표시됩니다.
- 블록 인덱스: 각 템플릿이 저장될 시작 블록을 선택하세요. 이 블록은 사용자 정보가 저장될 블록의 인덱스이며, 사용자가 이미 스마트 카드를 사용하고 있다면 저장 가능한 블록을 설정하세요. MIFARE만 설정할 수 있습니다.
- 바이트 건너뛰기: 카드 번호를 읽어들일 시작점을 설정할 수 있습니다.
- 데이터 크기: (설정한 기본 사이트 키와 보조 사이트 키가 카드의 설정값과 동일한 경우) 읽어들일 카드의 데이터 크기를 설정할 수 있습니다.
DESFire: DESFire 카드를 설정할 수 있습니다.
- DESFire 고급 설정: 타사에서 발급한 DESFire 카드를 사용할 수 있습니다. DESFire만 설정할 수 있습니다.
- 기본 사이트 키: 스마트 카드와 장치 사이의 통신을 암호화하는 키입니다.
- 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키 항목은 이전 뎁스의 보조 사이트 키를 활성화할 때만 표시됩니다.
- 앱 ID: 애플리케이션 ID를 설정하세요. 파일 ID를 포함하는 일종의 디렉토리 역할을 합니다. DESFire만 설정할 수 있습니다.
- 파일 ID: 파일 ID를 설정하세요. DESFire만 설정할 수 있습니다.
- 암호화 종류: 암호화 종류를 DES/3DES 또는 AES로 설정할 수 있습니다.
- 바이트 건너뛰기: 카드 번호를 읽어들일 시작점을 설정할 수 있습니다.
- 데이터 크기: (설정한 기본 사이트 키와 보조 사이트 키가 카드의 설정값과 동일한 경우) 읽어들일 카드의 데이터 크기를 설정할 수 있습니다.
바이트 순서: 스마트 카드 출력 바이트 순서를 설정할 수 있습니다.

알아두기

DESFire 고급 설정을 사용하려면 앱 마스터 키, 앱 마스터 키 인덱스, 파일 읽기 접속 키, 파일 읽기 접속 키 인덱스, 앱 ID, 파일 ID, 암호화 종류의 정보를 정확하게 입력하세요.
앱 마스터 키, 파일 읽기 접속 키는 최대 32 바이트의 16진수만 입력할 수 있습니다.
바이트 순서를 MSB로 설정할 경우 카드 데이터를 처리할 때 큰 바이트 단위에서 작은 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장할 때 왼쪽에서 오른쪽으로 순차적으로 처리합니다. LSB는 작은 바이트 단위에서 큰 바이트 단위 순서로 처리하여 카드의 일련 번호(CSN)를 저장합니다.

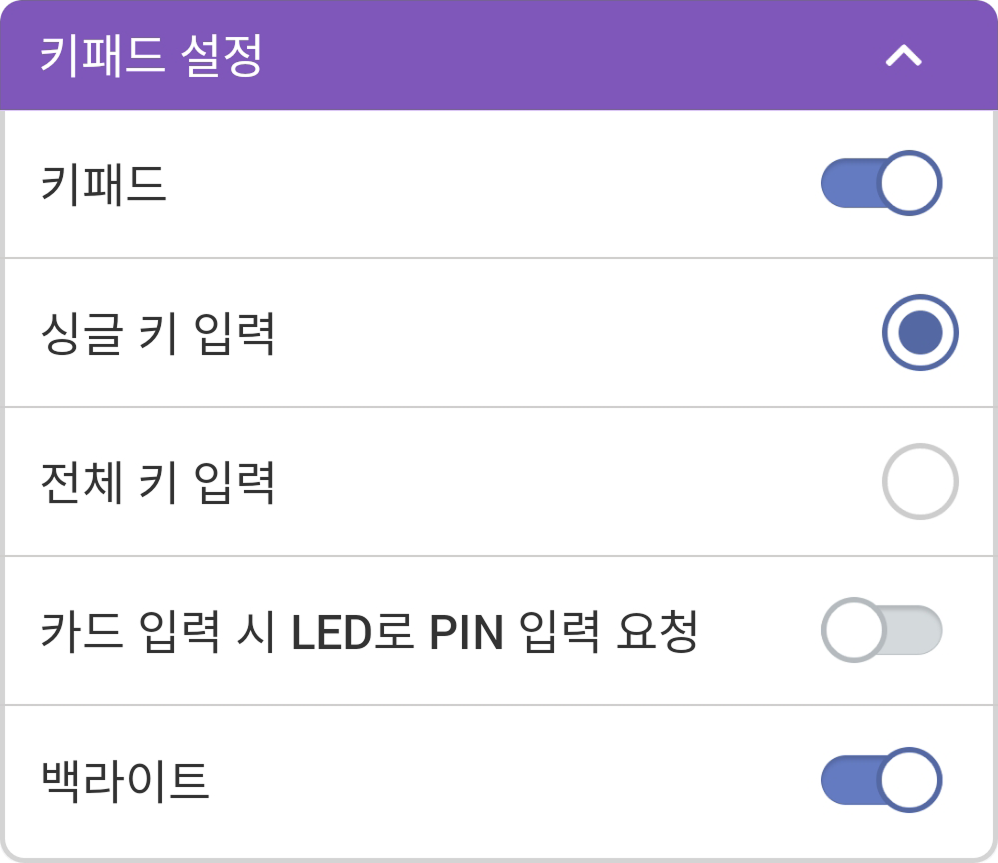

키패드 설정

키패드: 키패드 사용 여부를 설정할 수 있습니다. 키패드를 활성화하면 키패드로 카드 ID를 입력해 인증할 수 있습니다.
싱글 키 입력: 키패드에 카드 ID를 입력할 때 키를 누를 때마다 값을 전송합니다.
전체 키 입력: 키패드에 카드 ID를 입력할 때 키를 모두 누른 뒤 # 키를 누르면 전체 값을 한번에 전송합니다.
카드 입력 시 LED로 PIN 입력 요청: 장치의 인증 모드를 카드 + PIN으로 설정했을 때 사용자가 카드를 입력하면 LED를 동작하여 PIN을 입력하도록 유도할 수 있습니다.
백라이트: 키패드의 백라이트를 켜거나 끌 수 있습니다.

알아두기

키패드 설정은 XPD2-GKDB 장치의 템플릿 설정 화면에만 표시됩니다.
백라이트는 XPD2-GKDB 하드웨어 V02M, 펌웨어 v1.7.1 이상에서만 지원됩니다.
장치에서 키패드를 통해 입력된 값은 기본적으로 4 bit 단위로 전송됩니다. 키패드로 입력한 카드 ID는 Wiegand 카드 형식에 따라 카드 ID와 동일하게 전송됩니다.

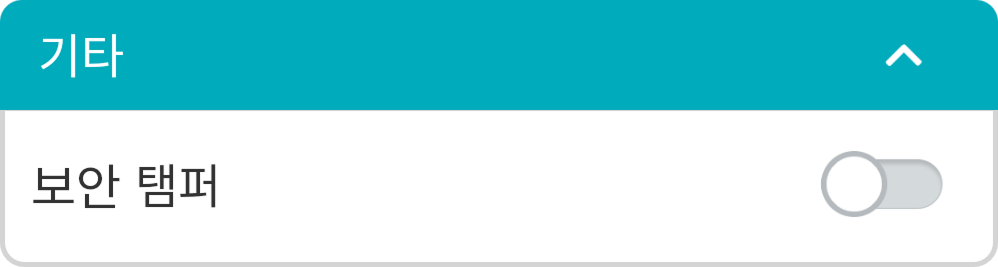

기타

보안 탬퍼: 장치에서 탬퍼 이벤트가 발생할 경우 장치에 저장된 보안 키가 삭제되도록 설정할 수 있습니다. 보안 탬퍼 기능을 사용하려면 활성화하세요.

LED / 버저

일반: 평상시에 장치 LED에 표시되는 색상을 설정할 수 있습니다.
카드 스캔: 장치에 카드를 스캔할 때 장치 LED에 표시되는 색상 및 버저음의 재생 횟수를 설정할 수 있습니다.
인증 성공: 인증 성공 시 장치 LED에 표시되는 색상 및 버저음의 재생 횟수를 설정할 수 있습니다.
인증 실패: 인증 실패 시 장치 LED에 표시되는 색상 및 버저음의 재생 횟수를 설정할 수 있습니다.

알아두기

LED는 최대 세 가지 색상이 교차하여 반복적으로 표시되도록 설정할 수 있습니다. 슬롯을 눌러 색상을 선택하세요.
을 선택하면 해당 슬롯의 색상을 표시할 순서를 건너뛰고 다음 순서의 슬롯에 설정된 색상이 표시됩니다.

템플릿 적용하기

추가한 템플릿은 BLE 통신을 이용해 여러 대의 장치에 동일하게 적용할 수 있습니다.

알아두기

모바일 기기에서 블루투스 기능을 활성화한 뒤 Suprema Device Manager를 실행하세요.
메인 화면에서 XPass D2를 선택하세요.

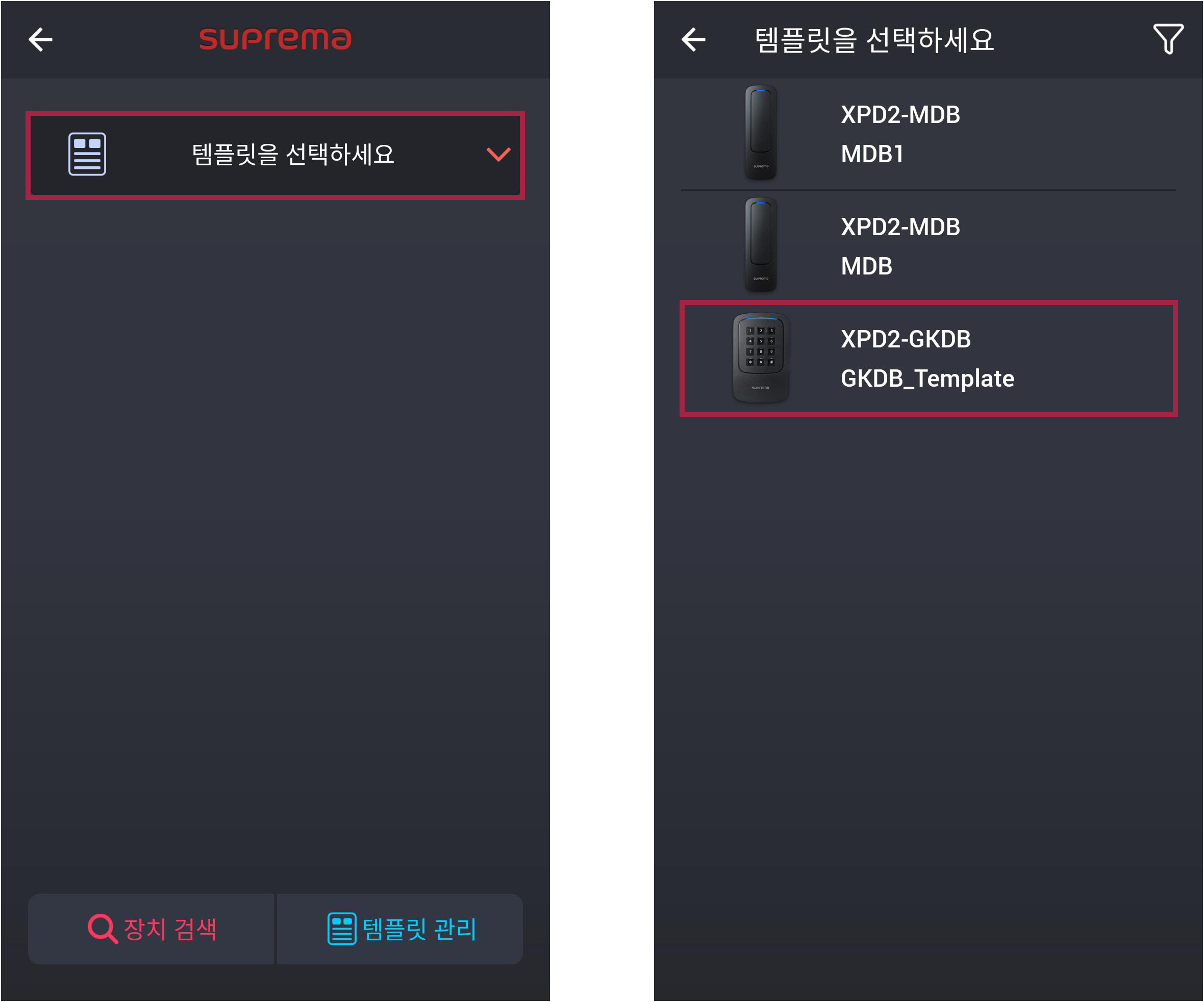

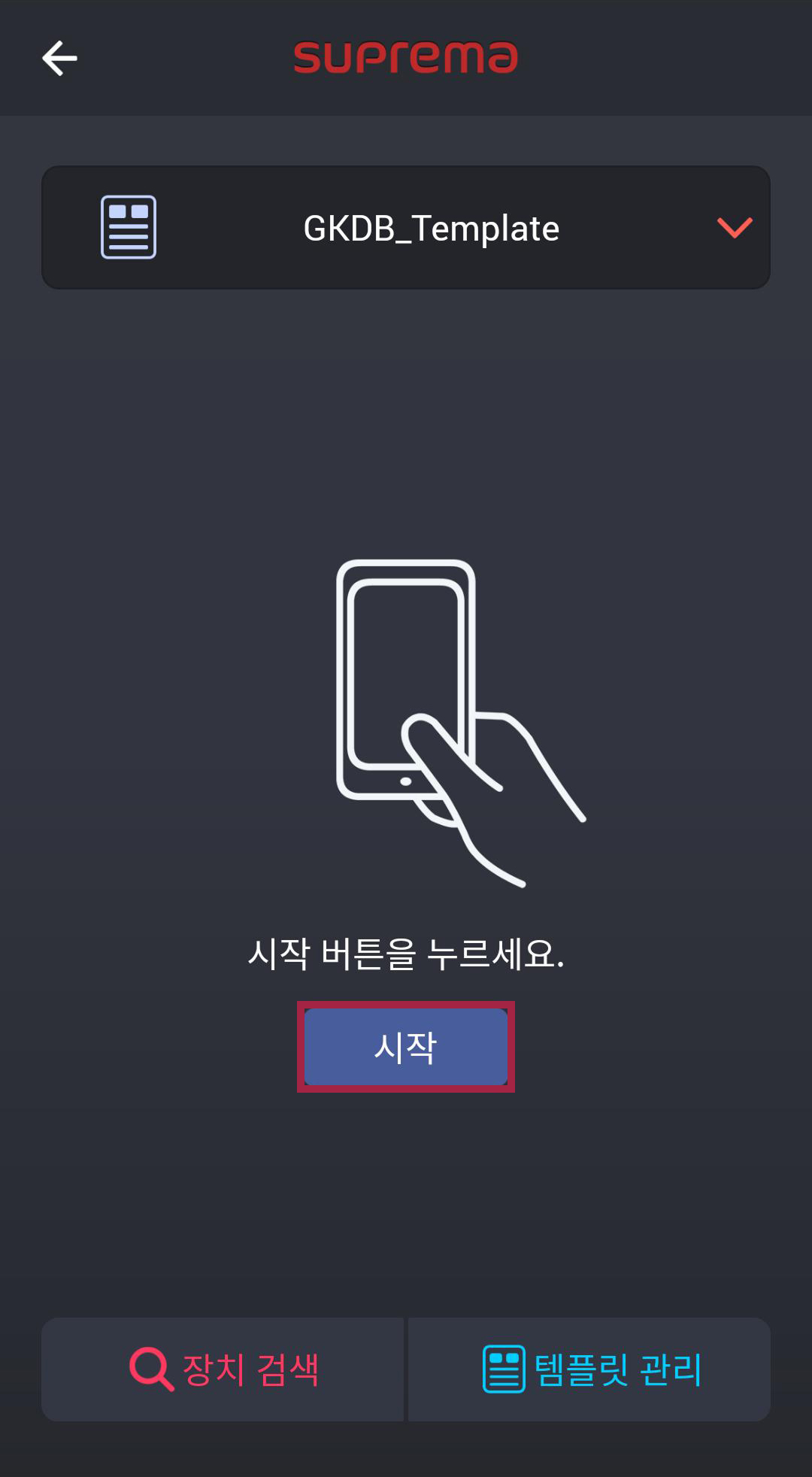

템플릿을 선택하세요를 누르세요. 선택 가능한 템플릿 목록이 나타납니다.
템플릿 목록에서 원하는 템플릿을 선택하세요.
시작을 누르세요.
템플릿을 적용할 장치에 모바일 기기의 뒷면을 완전히 접촉하세요.
템플릿 적용이 완료되면 확인을 누르세요.

알아두기

Suprema Device Manager를 이용해 변경한 설정은 장치에만 적용되며, 서버에 동기화되지 않습니다.
장치가 마스터 장치와 연결되어 있거나 Wiegand 출력 설정이 변경된 경우 Suprema Device Manager와 기본 키로 연결할 수 없습니다. Suprema Device Manager와 연결하려면 장치를 초기화하세요.
