시작하기

장치 사용을 위한 초기 절차를 안내합니다.

구성품

	벽걸이용 브래킷
Door Module	120 Ω 저항

PVC 앵커 x4	고정용 나사 x4	스페이서 x4	다이오드 x4

알아두기

• 구성품은 설치 환경에 따라 달라질 수 있습니다.

각 부분의 명칭 및 기능

알아두기

• 장치와 연동된 제품을 초기화한 뒤 다른 장치에 연결하려면 INIT 버튼을 2초 이상 누르세요.

• 제품을 재부팅하려면 RESET 버튼을 누르세요.

• Supervised Input을 사용할 때 아래 LED 상태를 참고하세요.

  • 주황색: 단락

  • 빨간색: 합선

  • 초록색: On

  • 꺼짐: Off

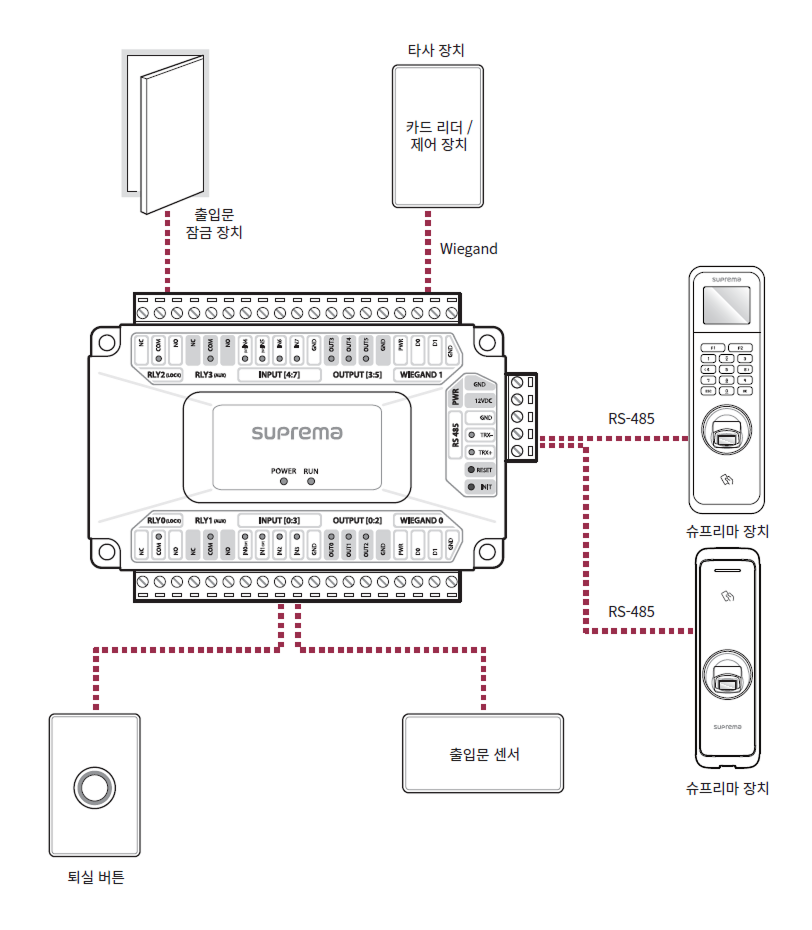

설치 예제

이 제품은 다양한 입출력과 Wiegand 연결을 지원하며, 슈프리마 장치와 타사 장치를 연동하여 확장성을 높일 수 있습니다.

Supervised Input도 사용할 수 있으며 Supervised Input은 단락, 합선, On, Off 상태를 확인할 수 있습니다.
