브래킷 사용

  1. 제품을 장착할 위치에 고정용 나사를 이용하여 브래킷을 단단히 고정하세요.

    알아두기

    제품을 콘크리트 벽에 설치할 경우 드릴로 구멍을 뚫어 PVC 앵커를 끼운 뒤 고정용 나사로 고정하세요.

  2. 고정된 브래킷 위에 제품을 장착하세요.

스페이서 사용

제품을 장착할 위치에 스페이서와 고정용 나사를 이용하여 제품을 단단히 고정하세요.

알아두기

제품을 콘크리트 벽에 설치할 경우 드릴로 구멍을 뚫어 PVC 앵커를 끼운 뒤 고정용 나사로 고정하세요.

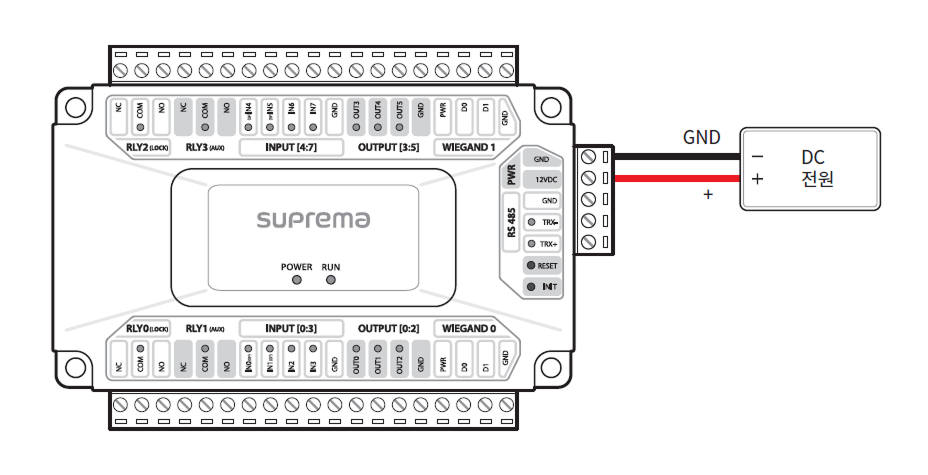

전원 연결

주의
  • 출입 통제 장치와 제품에 연결하는 전원은 반드시 분리하여 사용하세요.
  • 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

    • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.
  • Secure I/O 2, 전기정(전기식 잠금장치), 제품은 반드시 개별 전원을 사용하세요. 전원을 함께 연결하여 사용하면 장치가 오작동할 수 있습니다.
  • 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

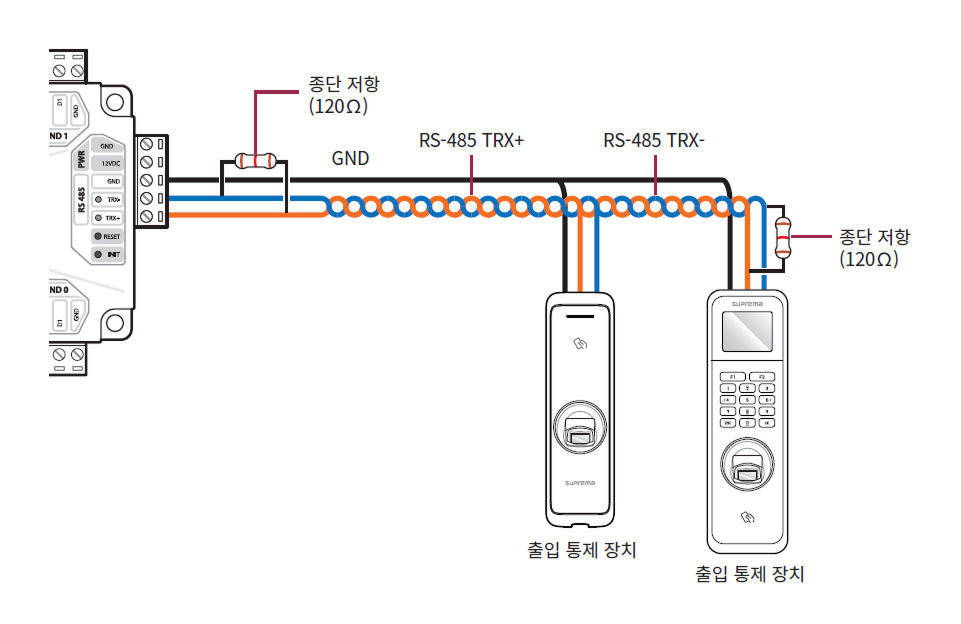

RS-485 연결

알아두기
  • RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

  • RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

  • RS-485 데이지 체인으로 연결할 경우 종단 저항(120Ω)을 데이지 체인 연결의 양 끝에 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요.

  • 제품과 함께 카드 리더 장치는 최대 31대까지 연결할 수 있으며, 지문 인식 장치는 최대 7대와 카드 리더 장치 24대와 조합하여 연결할 수 있습니다.

  • XPass 또는 XPass 2가 마스터 장치로 연결될 경우 카드 인증만 사용할 수 있습니다.

릴레이 연결

Fail Safe Lock

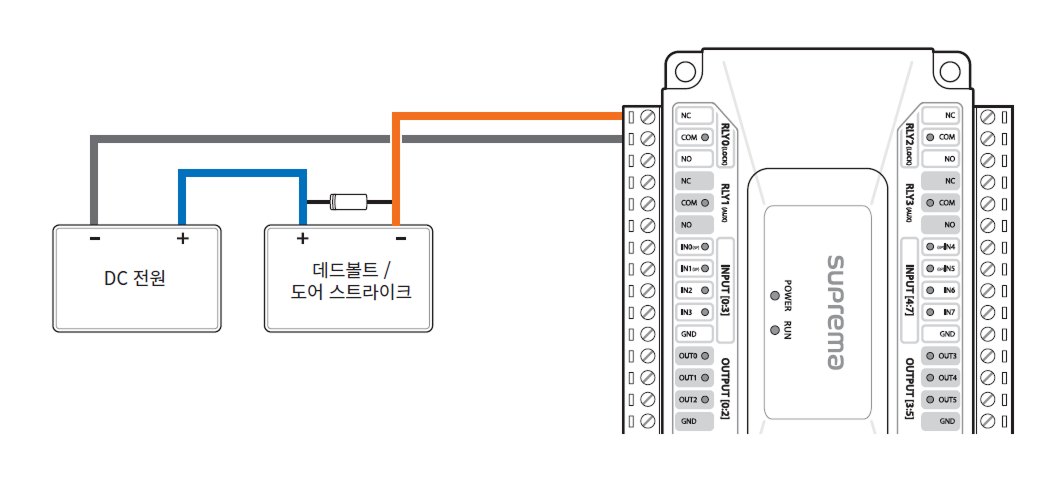

Fail Safe Lock을 사용하려면 아래 그림과 같이 NC 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

Fail Secure Lock

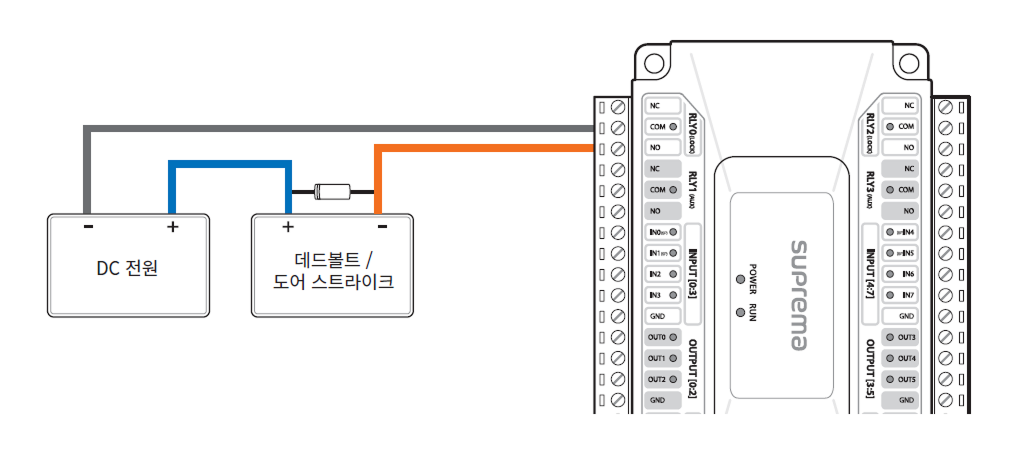

Fail Secure Lock을 사용하려면 아래 그림과 같이 NO 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

Wiegand 연결

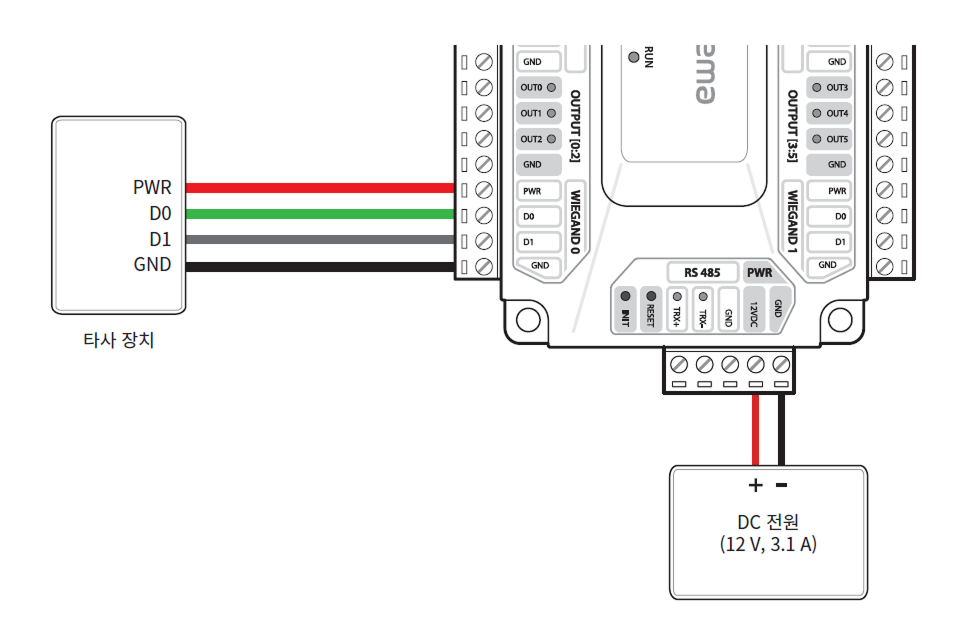

Wiegand 장치를 연결하여 사용할 경우 제품과 12 V, 3.1 A 전원을 연결하세요.

알아두기

제품에 Wiegand 장치를 연결하면 12 V, 최대 1.5 A의 전원을 사용할 수 있습니다. WIEGAND 0에 1.0 A가 필요한 장치를 연결하면 WIEGAND 1에서는 500 mA만 사용할 수 있습니다.

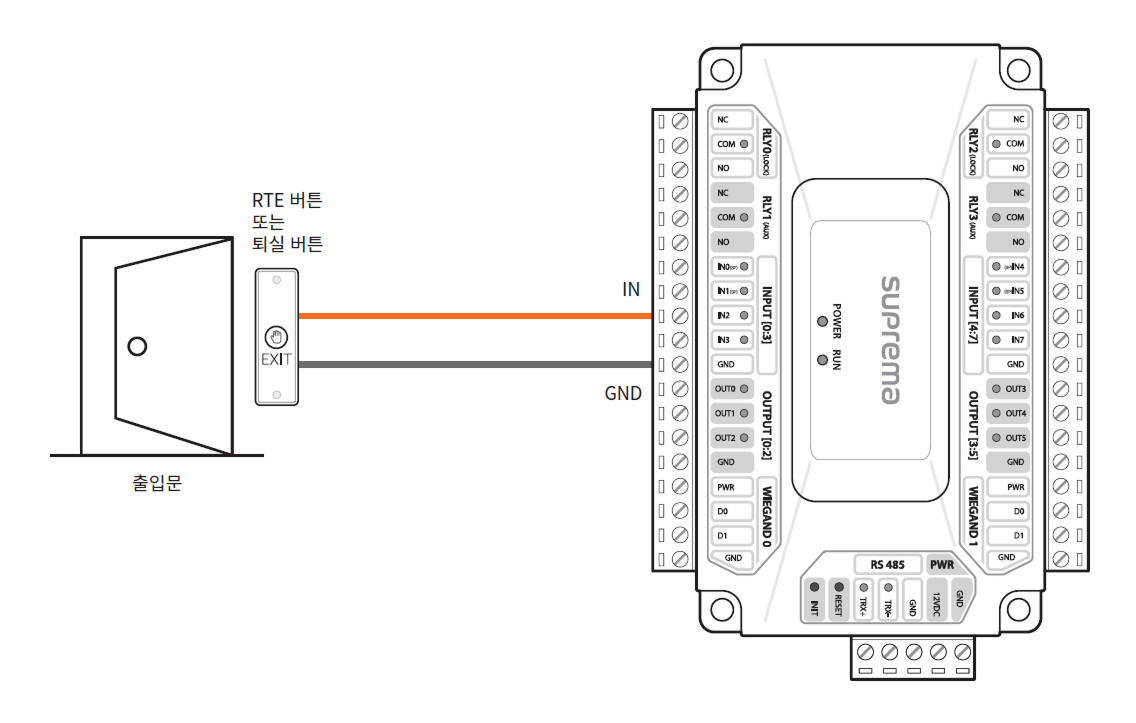

퇴실 버튼

IN0(SP), IN1(SP), IN4(SP), IN5(SP) 단자는 Supervised Input 기능을 지원하며, N/C로만 동작합니다. Supervised Input을 사용하지 않으려면 IN2, IN3, IN6, IN7 단자에 연결하세요.

출입문 센서

IN0(SP), IN1(SP), IN4(SP), IN5(SP) 단자는 Supervised Input 기능을 지원하며, N/C로만 동작합니다. Supervised Input을 사용하지 않으려면 IN2, IN3, IN6, IN7 단자에 연결하세요.
