시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
| |
| 케이블 타이 x6 | ||
| ||
| 함체 (ENCR-10) | 어스 케이블 | |
|
|
|
| 고정용 나사 x4 | PVC 앵커 x4 | 제품 고정용 나사 x6 |
|
|
|
| 페라이트 코어 | 터미널 | 전원 장치 케이블 고정용 나사 |
알아두기
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
-
ENCR-10 구성품에는 함체 고정용 나사, 제품 고정용 나사, 전원 장치 연결용 나사가 포함되어 있습니다. 각 나사의 용도에 맞추어 올바르게 사용하세요.
-
함체 고정용 나사(직경: 4 mm, 길이: 25 mm) x4
-
제품 고정용 나사(직경: 3 mm, 길이: 5 mm) x6
-
전원 장치 케이블 고정용 나사(직경: 3 mm, 길이: 8 mm) x1
-
- 백업 배터리는 별매품입니다.
각 부분의 명칭 및 기능

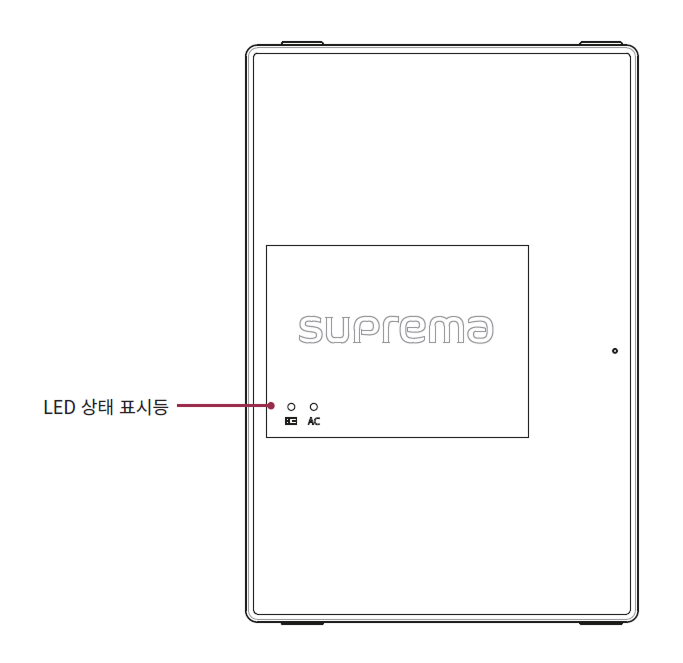

외부

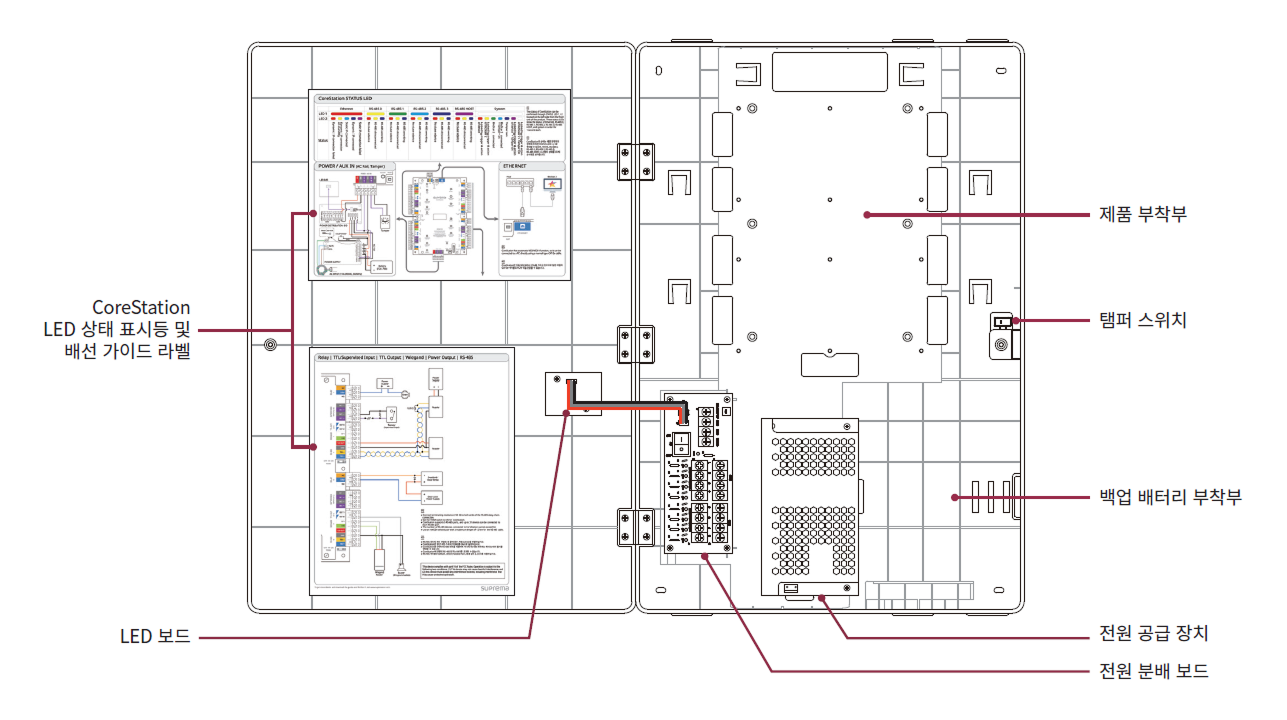

내부
알아두기
LED 상태 표시등 및 배선 가이드 라벨은 CoreStation 용으로 함체에 부착되어 제공됩니다. 각 장치의 LED 상태 표시등 및 배선에 대한 자세한 내용은 해당 제품의 가이드를 참고하세요.
