시작하기
장치 사용을 위한 초기 절차를 안내합니다.
주의
확장 모듈의 연결은 일반 펌웨어에서 지원되지 않으므로 별도의 커스텀 펌웨어가 필요합니다.
구성품
|
|
|
| 확장 모듈 | 핀맵 라벨 | 고정용 나사 x2 |
|
|
| RS-232C 케이블 | RS-485 케이블 |
|
|
| USB 확장 포트 연결 케이블 (BioStation 3) | USB 확장 포트 연결 케이블 (BioStation 2a) |
알아두기
- 구성품은 설치 환경에 따라 달라질 수 있습니다.

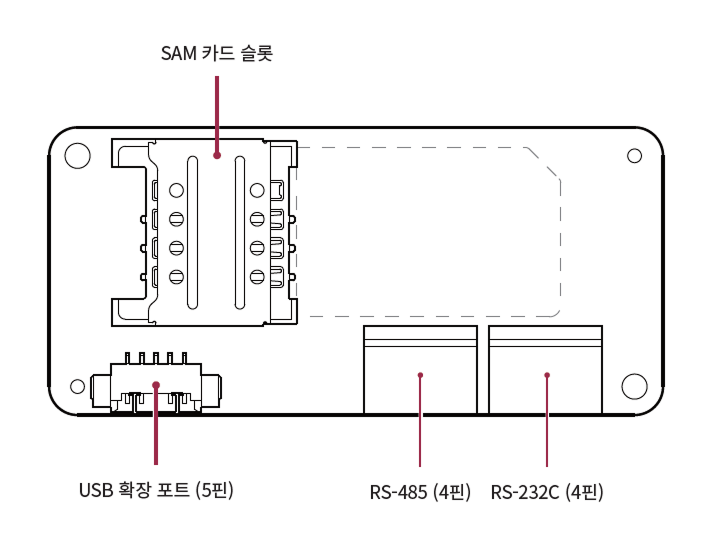

각 부분의 명칭 및 기능
-
SAM 카드 슬롯: SAM (Secure Access Module) 카드를 사용할 수 있습니다.
-
USB 확장 포트 (5핀): 장치와 확장 모듈을 연결합니다.
-
RS-485 (4핀): RS-485 케이블을 연결합니다.
-
RS-232C (4핀): RS-232C 케이블을 연결합니다.
케이블 및 커넥터
RS-232C
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | 232 TX | 파란색 |
| 2 | 232 RX | 노란색 |
| 3 | 232 GND | 검은색 |
| 4 | SH GND | 회색 |
RS-485
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | 485 TRXP | 파란색 |
| 2 | 485 TRXN | 노란색 |
| 3 | 485 GND | 검은색 |
| 4 | SH GND | 회색 |
USB 확장 포트 연결 케이블
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | MAIN VBUS | 빨간색 |
| 2 | MAIN DM | 흰색 |
| 3 | MAIN DP | 초록색 |
| 4 | NC | - |
| 5 | MAIN GND | 검은색 |

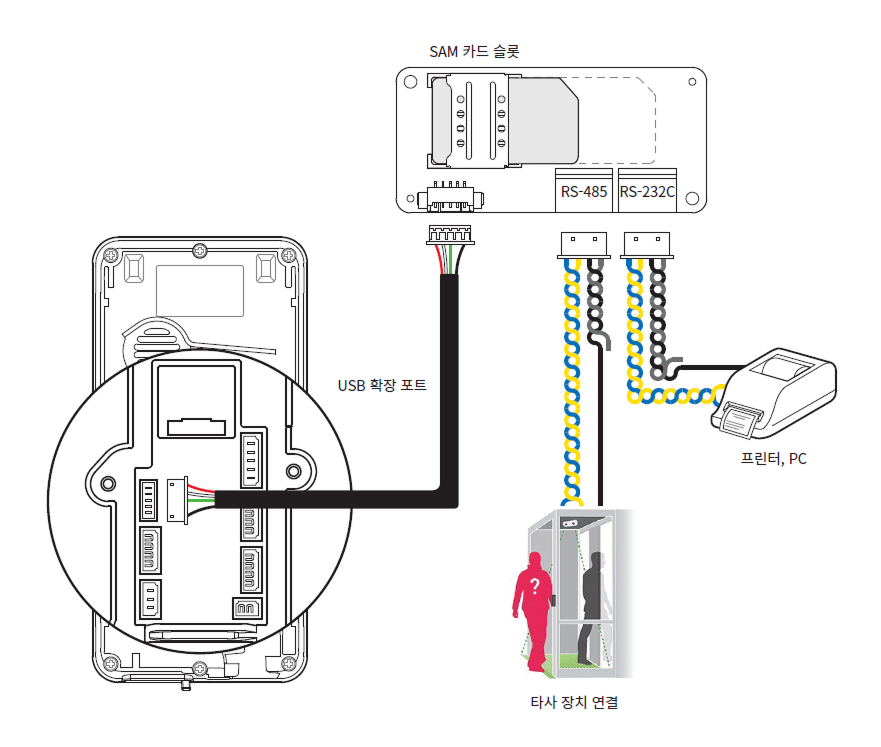

설치 예제
주의
확장 모듈의 연결은 일반 펌웨어에서 지원되지 않으므로 별도의 커스텀 펌웨어가 필요합니다.
슈프리마 장치에 확장 모듈을 장착하면 추가적으로 RS-485, RS-232C 포트 및 SAM 카드를 사용할 수 있습니다.
확장 모듈을 장착할 수 있는 슈프리마 장치는 다음과 같습니다.
