시작하기

장치 사용을 위한 초기 절차를 안내합니다.

구성품

FaceStation 2	벽걸이용 브래킷	드릴링 템플릿

연결 케이블	다이오드	120 Ω 저항	브래킷 고정용 나사(별 모양)
PVC 앵커 x4	고정용 나사 x4	퀵 가이드	오픈소스라이선스 가이드

알아두기

• 구성품은 설치 환경에 따라 달라질 수 있습니다.

• 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

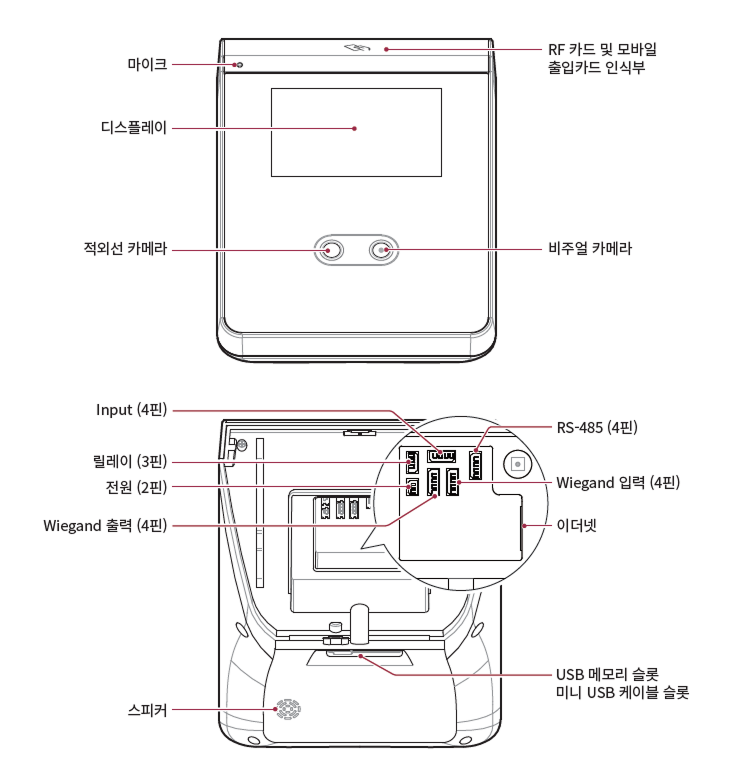

각 부분의 명칭 및 기능

• 마이크: 인터폰 연결 시 사용자의 음성을 전달합니다.

  • 마이크를 가리거나 막으면 음성 전달이 원활하지 않을 수 있습니다.

• 디스플레이: 동작을 위한 UI를 제공합니다.

• 적외선 카메라: 적외선 이미지를 촬영합니다.

• 비주얼 카메라: 실제 이미지를 촬영합니다.

• RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.

• 스피커: 소리를 들을 수 있습니다.

• USB 메모리 슬롯: USB 메모리를 연결합니다.

  • 슈프리마 열화상 카메라(TCM10-FS2)와 USB 메모리는 동시에 사용할 수 없습니다.

• 미니 USB 케이블 슬롯: 향후 지원 예정입니다.

• Input (4핀): Input 케이블을 연결합니다.

• RS-485 (4핀): RS-485 케이블을 연결합니다.

• 릴레이 (3핀): 릴레이 케이블을 연결합니다.

• 전원 (2핀): 전원 케이블을 연결합니다.

• 이더넷: 이더넷 케이블을 연결합니다.

• Wiegand 입력 (4핀): Wiegand 입력 케이블을 연결합니다.

• Wiegand 출력 (4핀): Wiegand 출력 케이블을 연결합니다.

케이블 및 커넥터

전원

핀	명칭	색상
1	PWR +VDC	빨간색(흰띠)
2	PWR GND	검은색(흰띠)

릴레이

핀	명칭	색상
1	RLY NO	흰색
2	RLY COM	파란색
3	RLY NC	주황색

RS-485

핀	명칭	색상
1	485 TRXP	파란색
2	485 TRXN	노란색
3	485 GND	검은색
4	SH GND	회색

Input

핀	명칭	색상
1	INPUT0	빨간색
2	INPUT1	노란색
3	INPUT GND	검은색
4	SH GND	회색

Wiegand 입출력

핀	명칭	색상
1	WG D0	초록색
2	WG D1	흰색
3	WG GND	검은색
4	SH GND	회색

올바른 얼굴 등록 및 인증 방법

얼굴 등록 시 주의 사항

• 얼굴을 등록할 때 장치와 얼굴의 거리를 40~80 cm로 유지하세요.

• 표정이 변하지 않도록 주의하세요.

• 마스크, 모자, 안대를 착용하지 마세요.

• 마스크를 착용한 얼굴을 등록하지 마세요. 마스크를 착용한 얼굴과 착용하지 않은 얼굴을 모두 등록할 경우 오인식률이 높아질 수 있습니다.

• 고개를 들거나 숙이지 마세요.

• 진한 화장을 하지 마세요.

• 눈을 감지 마세요.

• 화면에 양쪽 어깨가 모두 나타나도록 하세요.

• 움직이지 말고, 정면으로 서서 얼굴을 등록하세요.

• 두 명의 얼굴이 화면에 동시에 나타나지 않도록 주의하세요. 한 번에 한 사람씩 등록하세요.

• 화면의 지시에 따르지 않을 경우 얼굴 등록이 오래 걸리거나 실패할 수 있습니다.

얼굴 인증 시 주의 사항

• 장치의 화면 중앙에 얼굴이 나타나도록 하세요. 위치 가이드가 표시될 경우 화면의 안내에 따라 얼굴을 인증하세요.

• 모자, 마스크, 선글라스, 안대 등으로 얼굴의 일부를 가릴 경우 인증에 실패할 수 있습니다. 눈썹과 얼굴을 모두 장치가 인식할 수 있도록 얼굴을 가리지 마세요.

• 장치와의 거리가 40~80 cm 떨어진 위치에서 인증하세요.

• 장치의 화면에 양쪽 어깨가 모두 나타나도록 하세요. 좌우 어깨의 대칭이 맞지 않을 경우 인증에 실패할 수 있습니다. 움직이지 말고, 정면으로 서서 얼굴을 인증하세요.
