설정

시스템 및 장치 설정 방법을 안내합니다.

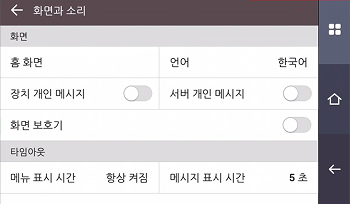

화면과 소리

장치의 화면과 소리에 대한 설정을 변경할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 화면과 소리를 누르세요.

3. 원하는 항목을 변경하세요.

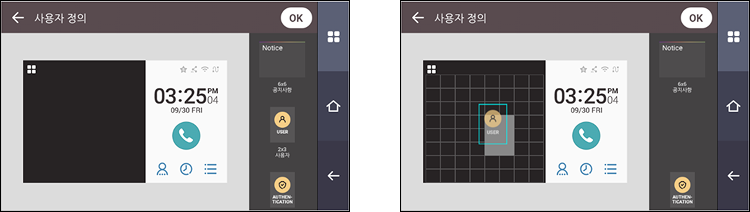

   • 홈 화면: 홈 화면의 배경에 표시할 항목을 선택할 수 있습니다. 스타일을 사용자 정의로 선택하면 홈 화면을 사용자가 직접 수정할 수 있습니다. 원하는 개체를 길게 누른 뒤 끌어다 놓기로 홈 화면을 편집하세요.



   • 언어: 화면에 표시되는 언어를 선택할 수 있습니다.

   • 장치 개인 메시지: 사용자가 인증할 때 화면에 표시할 개인 메시지 사용 여부를 설정할 수 있습니다. 장치 개인 메시지는 BioStar Device SDK를 이용하여 설정할 수 있습니다. 설정하지 않은 경우, 장치에서 장치 개인 메시지를 활성화하더라도 인증 성공 시 메시지가 표시되지 않습니다.

   • 서버 개인 메시지: 사용자가 인증할 때 화면에 표시할 개인 메시지 사용 여부를 설정할 수 있습니다. 서버 개인 메시지는 BioStar X API를 이용하여 설정할 수 있습니다. 설정하지 않은 경우, 장치에서 서버 개인 메시지를 활성화하더라도 인증 성공 시 메시지가 표시되지 않습니다.

   • 화면 보호기: 화면 보호기 사용 여부를 설정할 수 있습니다. 화면 보호기를 사용하면 장치를 사용하지 않을 때 화면 밝기를 줄여 불필요한 전력 소모를 줄일 수 있습니다.

   • 메뉴 표시 시간: 메뉴 화면이 자동으로 사라지는 시간(초)을 설정할 수 있습니다. 설정한 시간 동안 버튼 입력이 없다면 홈 화면으로 이동합니다.

   • 메시지 표시 시간: 설정 완료 메시지나 알림 메시지 등이 자동으로 사라지는 시간(초)을 설정할 수 있습니다.

   • 백라이트 시간: 화면의 조명이 꺼지는 시간(초)을 설정할 수 있습니다.

   • 음성 안내: 알림음 대신 음성 안내를 사용할 수 있습니다.

   • 볼륨: 소리 크기를 설정할 수 있습니다.

알아두기

BioStar Device SDK에 대한 자세한 정보는 슈프리마 지식 베이스의 BioStar Device SDK 페이지를 참고하세요.

통신

이더넷, 서버, 시리얼 통신과 같은 장치의 통신 설정을 변경할 수 있습니다.

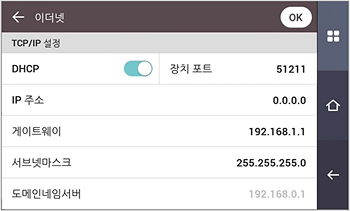

이더넷

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 통신 → 이더넷을 선택하세요.

3. 원하는 항목을 설정하세요.



   • DHCP: DHCP 사용 여부를 설정하세요. DHCP 설정을 끄면 IP 주소, 게이트웨이, 서브넷마스크를 사용자가 수정할 수 있습니다.

   • 장치 포트: 장치의 포트를 설정할 수 있습니다.

   • IP 주소: 장치의 IP 주소를 확인할 수 있습니다. 수정하려면 DHCP 설정을 끄세요.

   • 게이트웨이: 장치의 게이트웨이를 확인할 수 있습니다. 수정하려면 DHCP 설정을 끄세요.

   • 서브넷마스크: 장치의 서브넷마스크를 확인할 수 있습니다. 수정하려면 DHCP 설정을 끄세요.

   • 도메인네임서버: 도메인 네임 서버 주소를 설정할 수 있습니다.

4. 설정을 저장하려면 OK를 누르세요.

알아두기

이더넷은 무선 LAN과 함께 사용할 수 없습니다.

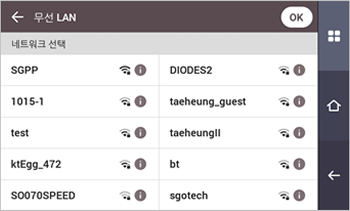

무선 LAN

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 통신 → 무선 LAN을 선택하세요.

3. 연결 가능한 네트워크 목록이 나타납니다.



4. 연결하려는 네트워크를 선택한 뒤 비밀번호를 입력하세요. OK를 누르면 무선 네트워크에 연결됩니다.

5. 사용하려는 무선 네트워크의 을 누른 다음 DHCP 설정을 끄면 IP 주소, 게이트웨이, 서브넷마스크, 도메인네임서버를 사용자가 수정할 수 있습니다.

알아두기

• 무선 LAN은 FS2-AWB 모델만 사용할 수 있습니다.

• 무선 LAN은 이더넷과 함께 사용할 수 없습니다.

• 무선 LAN으로 연결하려면 무선 공유기가 필요합니다. 무선 공유기에 대한 설치 및 설정에 대한 내용은 무선 공유기의 사용자 설명서를 참고하세요.

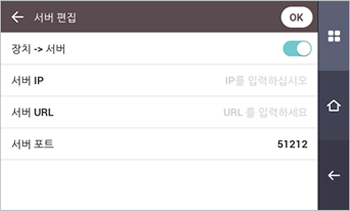

서버

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 통신 → 서버를 선택하세요.

3. 원하는 항목을 설정하세요.



   • 장치 → 서버: 장치에서 입력한 정보를 가진 서버로 직접 연결 신호를 보낼 수 있습니다. 장치 → 서버 설정을 켜면 서버 IP, 서버 URL, 서버 포트를 사용자가 입력할 수 있습니다.

   • 서버 IP: BioStar X가 설치된 PC의 IP를 입력하세요.

   • 서버 URL: 서버 IP 대신 서버 URL을 입력할 수 있습니다.

   • 서버 포트: BioStar X가 설치된 PC의 포트를 입력하세요.

4. 설정을 저장하려면 OK를 누르세요.

시리얼 통신 설정

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 통신을 누른 뒤 시리얼 통신 설정에서 원하는 항목을 변경하세요.



   • RS-485: RS-485 동작 모드를 선택할 수 있습니다.

   • 전송 속도: 원하는 통신 속도를 선택할 수 있습니다.

장치

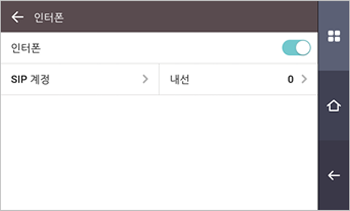

인터폰

SIP 인터폰의 계정과 내선을 설정할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 인터폰을 누르세요.



   • 인터폰: 인터폰 활성화 여부를 설정할 수 있습니다. 인터폰 설정을 켜면 SIP 계정과 내선을 설정할 수 있습니다.

   • SIP 계정: SIP 서버에 장치가 등록될 수 있도록 각 항목을 알맞게 입력하세요.

   • 내선: 내선 번호를 추가 및 삭제할 수 있습니다.

릴레이

장치에서 문열림 시간과 Exit 버튼의 입력 포트를 설정할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 릴레이를 누르세요.

   • 릴레이: 릴레이 활성화 여부를 설정할 수 있습니다. 릴레이 설정을 켜면 문열림 시간, Exit 버튼을 설정할 수 있습니다.

   • 문열림 시간: 정상적으로 사용자 인증이 수행되었을 때 출입문이 열려 있는 시간을 설정할 수 있습니다.

   • Exit 버튼: 퇴실 버튼이 연결되어 있는 입력 포트를 선택하세요.

   • 입력 방식: 퇴실 버튼 입력 포트의 스위치(N/O 또는 N/C) 종류를 선택할 수 있습니다.

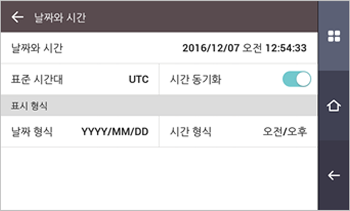

날짜와 시간

날짜와 시간을 설정할 수 있습니다. 정확한 로그 데이터 수집을 위해 알맞게 설정하세요.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 날짜와 시간을 누르세요.

3. 원하는 항목을 변경하세요.



   • 날짜와 시간: 현재 날짜와 시간을 확인할 수 있습니다. 직접 수정하려면 시간 동기화를 끄세요.

   • 표준 시간대: 현재 지역의 시간 기준을 설정할 수 있습니다.

   • 시간 동기화: 서버와 시간을 동기화할 수 있습니다. 서버와 시간을 동기화하려면 시간 동기화를 켜세요.

   • 날짜 형식: 날짜 형식을 설정할 수 있습니다. YYYY/MM/DD, MM/DD/YYYY, DD/MM/YYYY를 선택할 수 있습니다.

   • 시간 형식: 시간 형식을 설정할 수 있습니다. 오전/오후, 24시간을 선택할 수 있습니다.

일광절약시간

일광 절약 시간제(DST)를 적용해 장치를 사용할 수 있습니다. 시작 및 종료 일시를 알맞게 설정하세요.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 일광절약시간을 선택한 뒤 을 눌러 일광 절약 시간을 추가하세요.

3. 원하는 항목을 변경하세요.

   • 이름: 일광 절약 시간의 이름을 확인할 수 있습니다.

   • 시작 월 / 시작 주 / 시작 요일 / 시작 시간: 일광 절약 시간 적용을 시작할 월, 주, 요일, 시간을 설정하세요.

   • 끝 월 / 끝 주 / 끝 요일 / 끝 시간: 일광 절약 시간 적용을 종료할 월, 주, 요일, 시간을 설정하세요.

4. 설정을 저장하려면 OK를 누르세요.

장치 정보

모델명, 장치 ID, 시리얼 번호, 장치 및 펌웨어의 버전, 커널, MAC 주소를 확인할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 장치 정보를 선택하세요. 모델명, 장치 ID, 시리얼 번호, HW, FW, 커널, MAC, 무선 MAC 정보를 확인할 수 있습니다.

알아두기

무선 MAC 항목은 FS2-AWB 모델에서만 확인할 수 있습니다.

메모리 정보

메모리 사용 정보를 확인할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 메모리 정보를 선택하세요. 장치의 메모리 사용 현황을 확인할 수 있습니다.

USB 메모리

장치에 USB 메모리를 연결하여 장치로 사용자 정보를 가져오거나 장치에서 로그 및 사용자 정보를 내보낼 수 있습니다. 펌웨어를 업그레이드할 수도 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → USB 메모리를 선택하세요.

3. 원하는 항목을 선택한 뒤 설정을 변경하세요.

   • 가져오기: 연결된 USB 메모리에서 사용자 정보를 가져올 수 있습니다.

   • 내보내기: 연결된 USB 메모리에 내보낼 정보를 선택할 수 있습니다.

   • 펌웨어 업그레이드: 연결된 USB 메모리에 펌웨어 파일이 저장되어 있다면 펌웨어를 업그레이드할 수 있습니다.

주의

펌웨어 업그레이드 진행 중 전원 공급이 중단되지 않도록 주의하세요. 고장의 원인이 됩니다.

보안 탬퍼

보안 탬퍼 사용 여부를 설정할 수 있습니다. 보안 탬퍼가 발생할 경우 전체 사용자, 전체 로그, 보안 키가 삭제됩니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치를 선택하세요.

3. 탬퍼 발생 시 전체 사용자, 전체 로그, 보안 키가 삭제되도록 설정하려면 보안 탬퍼 설정을 켜세요.

장치 다시 시작

장치를 다시 시작할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 장치 다시 시작을 선택하세요.

3. 장치를 다시 시작하려면 확인을 누르세요. 이전 화면으로 돌아가려면 취소를 누르세요.

기본값 복원

장치 설정, 네트워크 설정, 사용자 권한 등이 초기화됩니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 기본값 복원을 선택하세요.

   • 전체 설정: 장치에 저장된 모든 설정을 초기화합니다. 장치 설정을 모두 초기화하려면 OK → 확인을 누르세요. 이전 화면으로 돌아가려면 취소를 누르세요.

   • 네트워크 설정 유지: 네트워크 설정을 제외한 모든 설정을 초기화합니다. 네트워크 설정을 제외한 모든 설정을 초기화하려면 OK → 확인을 누르세요. 이전 화면으로 돌아가려면 취소를 누르세요.

   • 공장 초기화: 장치에 저장된 모든 정보와 루트 인증서를 삭제하고 설정을 초기화합니다.

   • 루트 인증서 삭제: 장치에 저장된 루트 인증서를 삭제합니다.

3. 기본값 복원을 실행할 경우 장치가 다시 시작됩니다.

알아두기

• 초기화를 실행할 경우 사용자 권한도 같이 초기화 됩니다. 초기화를 실행한 뒤 반드시 사용자 권한을 다시 설정하세요.

• 초기화를 실행해도 언어 설정은 변경되지 않습니다.

• 공장 초기화 메뉴는 장치에 루트 인증서가 저장되었을 때 사용할 수 있습니다.

• 루트 인증서 삭제 메뉴는 장치에 루트 인증서가 저장되어 있고 전체 관리자가 지정되었을 때 사용할 수 있습니다.

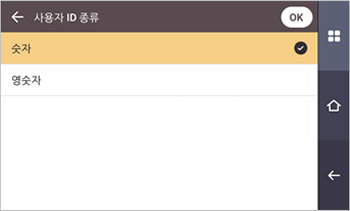

사용자 ID 종류

장치에 등록할 사용자 ID의 형태를 선택할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 사용자 ID 종류를 선택하세요.



   • 숫자: 사용자 ID를 숫자로만 입력할 수 있습니다.

   • 영숫자: 사용자 ID를 영문, 숫자, 일부 기호 _ -를 조합하여 입력할 수 있습니다.

3. 원하는 항목으로 변경한 뒤 OK를 누르세요.

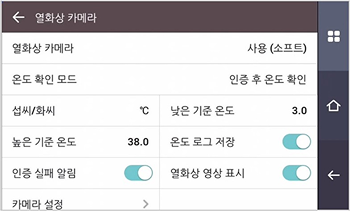

열화상 카메라

장치와 열화상 카메라를 연동해 출입문을 오가는 사용자의 온도를 측정하고, 기준 온도를 초과하는 사용자의 접근을 제한할 수 있습니다.

1. 을 누른 뒤 관리자 권한 인증 수단으로 인증하세요.

2. 장치 → 열화상 카메라를 선택하세요.

3. 원하는 항목을 변경하세요.



   • 열화상 카메라: 열화상 카메라 사용 여부를 설정할 수 있습니다. 사용(하드)으로 설정할 경우 기준 온도를 초과한 사용자는 인증 거부되며 기준 온도 초과 이벤트가 로그로 기록됩니다. 사용(소프트)으로 설정할 경우 기준 온도를 초과한 사용자도 인증할 수 있으나 온도 초과 이벤트가 로그로 기록됩니다.

   • 온도 확인 모드: 용도에 따라 온도 확인 모드를 설정할 수 있습니다.

     • 인증 후 온도 확인: 인증을 수행한 뒤 사용자의 온도를 측정합니다.

     • 온도 확인 후 인증: 사용자의 온도를 측정한 뒤 인증을 수행합니다. 이 모드를 사용할 경우 기준 온도를 초과하는 사용자는 인증을 수행할 수 없습니다.

     • 온도만 확인: 장치를 온도를 측정하는 용도로만 사용할 수 있습니다. 이 모드를 사용할 경우 인증과 관계 없이 기준 온도 이하의 사용자는 모두 출입할 수 있습니다.

   • 섭씨/화씨: 온도 표시 단위를 설정할 수 있습니다.

   • 낮은 기준 온도: 출입을 제한할 최저 기준 온도를 설정할 수 있습니다. 표면 온도가 낮은 기준 온도보다 낮은 사용자는 인증 거부됩니다.
     낮은 기준 온도는 1 °C ~ 45 °C의 범위에서 설정할 수 있으며, 높은 기준 온도보다 높게 설정할 수 없습니다.

   • 높은 기준 온도: 출입을 제한할 최고 기준 온도를 설정할 수 있습니다. 표면 온도가 높은 기준 온도보다 높은 사용자는 인증 거부됩니다.
     높은 기준 온도는 1 °C ~ 45 °C의 범위에서 설정할 수 있으며, 낮은 기준 온도보다 낮게 설정할 수 없습니다.

   • 온도 로그 저장: 사용자의 온도 로그 저장 여부를 설정할 수 있습니다. 이 옵션을 사용할 경우 인증 성공 여부 및 사용자의 온도 값을 로그로 저장하며, 사용하지 않을 경우 인증 성공 여부 로그만 저장합니다.

   • 열화상 영상 표시: 장치 화면에 열화상 영상 표시 여부를 설정할 수 있습니다.

   • 카메라 설정: 정확한 측정을 위해 카메라의 세부 옵션을 설정할 수 있습니다.

     • 온도 측정 거리(cm): 사용자와 열화상 카메라 사이의 거리를 설정하세요.

     • 적외선 방사율: 적외선 방사율을 설정하세요.

     • ROI X(%), ROI Y(%), ROI 폭(%), ROI 높이(%): 주변에 기타 조명이 설치되어 있는 경우 열화상 카메라가 자동으로 해당 조명이 아닌 사용자의 온도를 측정하도록 설정할 수 있습니다. ROI(관심 영역) 위치와 크기를 조절하여 열화상 카메라가 온도를 측정할 영역을 수동으로 설정하세요.

     • 온도 보정: 사용 환경 및 주변 온도를 고려하여 열화상 카메라가 자체적으로 온도를 보정하도록 설정할 수 있습니다.

     • 온도 보정값: 사용 환경에 따라 온도를 일정한 값만큼 높거나 낮게 측정하도록 보정할 수 있습니다. 예를 들어, 온도 값이 항상 0.1 °C씩 높게 측정되는 환경에서는 온도 보정값을 -0.1로 설정하세요.

알아두기

• 최적의 성능을 위해 카메라 설정의 하위 옵션은 기본 설정 값 사용을 권장합니다. 각 옵션의 기본 값은 다음과 같습니다.

  • 온도 측정 거리(cm): 100

  • 적외선 방사율: 0.98

  • ROI X(%): 47

  • ROI Y(%): 45

  • ROI 폭(%): 15

  • ROI 높이(%): 10

• 열화상 카메라는 TCM10-FS2를 지원합니다.
