시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
| Input Module | 드릴링 템플릿 |
|
|
|
|
|
| 고정용 나사 x12 | 스페이서 x6 | 다이오드 x2 | 퀵 가이드 | 오픈소스라이선스 가이드 |
알아두기
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
액세서리
이 제품은 액세서리로 함체(ENCR-10)를 함께 구매할 수 있으며, 1개의 함체에 2개의 제품을 설치할 수 있습니다.
함체에는 전원 상태 LED 보드, 전원 분배 보드, 전원 공급 장치, 탬퍼가 포함되어 있습니다. 제품을 함체에 설치하는 방법은 함체 설치를 참고하세요.
|
| ENCR-10 |
알아두기
- ENCR-10은 벽에 고정하여 사용할 수 있도록 설계되었습니다. 설치 높이에 제한 없이 안전하고 사용하기에 편리한 위치에 설치하세요.
-
ENCR-10 구성품에는 함체 고정용 나사, 제품 고정용 나사, 전원 장치 연결용 나사가 포함되어 있습니다. 각 나사의 용도에 맞추어 올바르게 사용하세요.
-
함체 고정용 나사(직경: 4 mm, 길이: 25 mm) x4
-
제품 고정용 나사(직경: 3 mm, 길이: 5 mm) x6
-
전원 장치 케이블 고정용 나사(직경: 3 mm, 길이: 8 mm) x1
-
각 부분의 명칭 및 기능
| No. | 이름 |
|---|---|
| 1 | RESET 버튼 |
| 2 | INIT 버튼 |
| 3 | SUPERVISED INPUT (9:11) 연결 |
| 4 | SUPERVISED INPUT (6:8) 연결 |
| 5 | RELAY 1 연결 |
| 6 | TAMPER 또는 AUX IN (0:1) 연결 |
| 7 | RS-485 종단 저항 스위치 |
| 8 | RS-485 연결 |
| 9 | POWER 연결 (DC 12 또는 24 V) |
| 10 | RELAY 0 연결 |
| 11 | SUPERVISED INPUT (3:5) 연결 |
| 12 | SUPERVISED INPUT (0:2) 연결 |
알아두기
-
장치와 연동된 제품을 초기화한 뒤 다른 장치에 연결하려면 INIT 버튼을 2초 이상 누르세요.
-
제품을 재부팅하려면 RESET 버튼을 누르세요.
LED 상태 표시등
LED 상태 표시등의 색상으로 제품 작동 상태를 확인할 수 있습니다.
| 항목 | LED | 상태 |
|---|---|---|
| POWER | 빨간색 점등 | 전원 켜짐 |
| STATUS | 초록색 점등 | 보안 세션을 이용하여 연결된 상태 |
| 파란색 점등 | 마스터 장치와 연결되지 않은 상태 | |
| 분홍색 점등 | 펌웨어 업그레이드를 진행 중인 상태 | |
| 노란색 점등 | 암호키가 다르거나 OSDP 패킷 유실로 RS-485 통신 오류가 발생한 상태 | |
| 하늘색 점등 | 보안 세션을 이용하지 않고 연결된 상태 | |
| 초록색 점멸 | 설정 초기화 진행 시 최종 입력 대기 상태 | |
| 초록색 점등 | 설정 초기화 완료 | |
| SUPERVISED INPUT (0~11) | 빨간색 점등 | 입력 신호를 수신 중인 상태 |
| RELAY (0, 1) | 빨간색 점등 | 릴레이 동작 |
| RS-485 TX | 주황색 점멸 | RS-485 데이터를 송신 중인 상태 |
| RS-485 RX | 초록색 점멸 | RS-485 데이터를 수신 중인 상태 |
| AUX IN (0, 1) | 주황색 점등 | AUX 신호를 수신 중인 상태 |
| TAMPER | 주황색 점등 | 탬퍼 동작 |

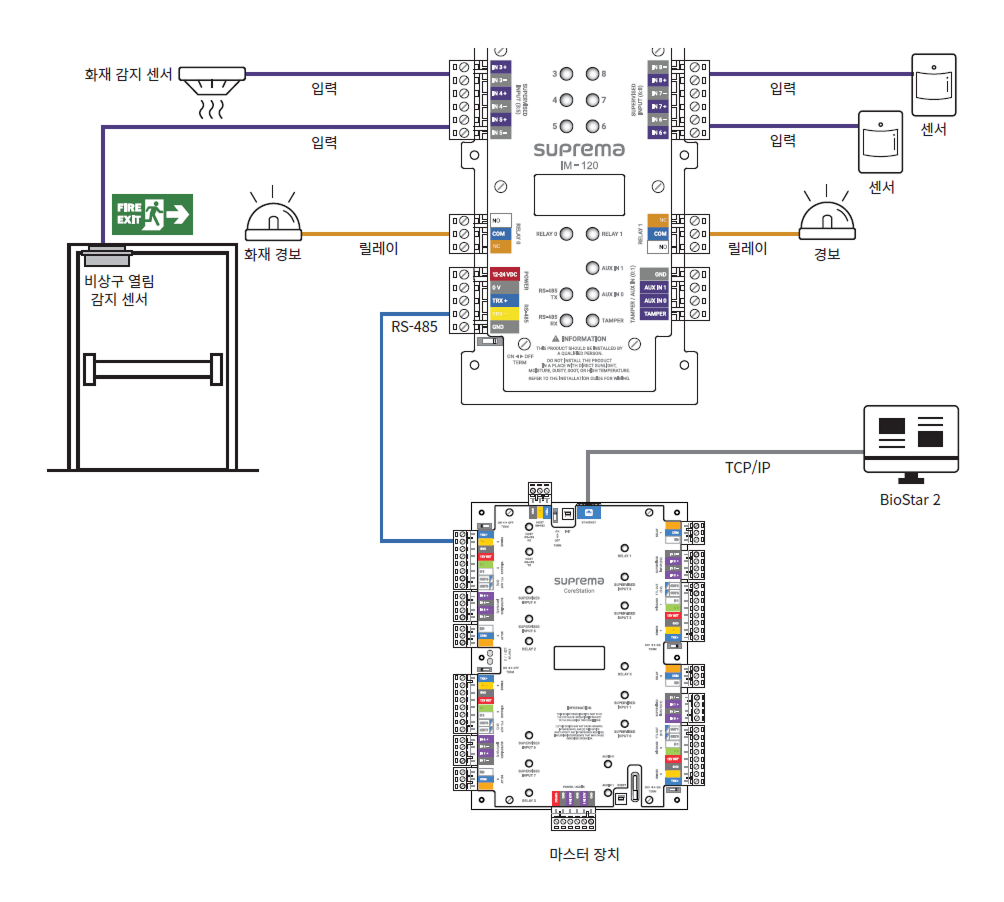

설치 예제
이 제품은 BioStar X와 연동하여 실시간으로 감지된 입력에 대해 즉각적인 릴레이 동작을 지원하며, 마스터 장치와의 연결이 끊긴 상태에서 감지된 입력에 대해서도 릴레이를 동작시키거나 로그를 남길 수 있습니다.
마스터 장치와의 네트워크를 위한 1채널 RS-485, 단선, 단락, 켜짐, 꺼짐 상태를 감지할 수 있는 12채널의 Supervised Input, 2채널 릴레이, 2채널 AUX 입력과 1채널 탬퍼 입력을 지원합니다.
