연결하기

제품의 연결 예시를 확인할 수 있습니다.

알아두기

• 제품과 연결되는 케이블은 AWG22 ~ AWG16을 사용하세요.

• 제품의 케이블 연결부에 케이블을 연결하기 위해 케이블 끝을 약 5 ~ 6 mm 정도 탈피하여 사용하세요.

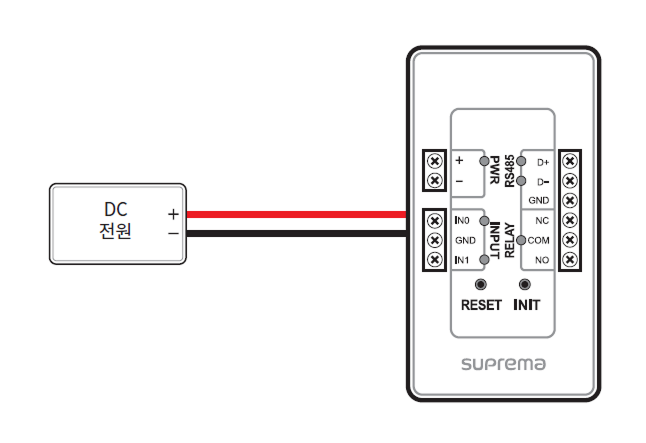

전원 연결

주의

• 출입 통제 장치와 제품에 연결하는 전원은 반드시 분리하여 사용하세요.

• 전원 어댑터는 IEC/EN 62368-1 승인을 받은 제품으로 단말기의 소모 전력 이상의 제품을 사용하세요. 전원 어댑터에 다른 기기를 연결하여 사용하려면 단말기의 소모 전력과 다른 기기에 필요한 소모 전력을 합한 전류 용량 이상의 어댑터를 사용해야 합니다.

  • 최대 소모전류 규격은 제품 사양의 전원을 참고하세요.

• 전원 어댑터를 사용할 경우 전원 케이블의 길이를 임의로 연장하지 마세요.

RS-485 연결

알아두기

• RS-485 케이블은 AWG24, 꼬임선(Twisted Pair), 최대 길이 1.2 km를 사용하세요.

• RS-485 케이블은 특성 임피던스가 120 Ω인 케이블을 사용하는 것을 권장합니다.

• RS-485 데이지 체인으로 연결할 경우 종단 저항(120Ω)을 데이지 체인 연결의 양 끝에 연결하세요. 중간 선로에 연결할 경우 신호 레벨이 작아져 통신 성능이 떨어지므로 반드시 데이지 체인 연결의 양 끝에 연결하세요.

릴레이 연결

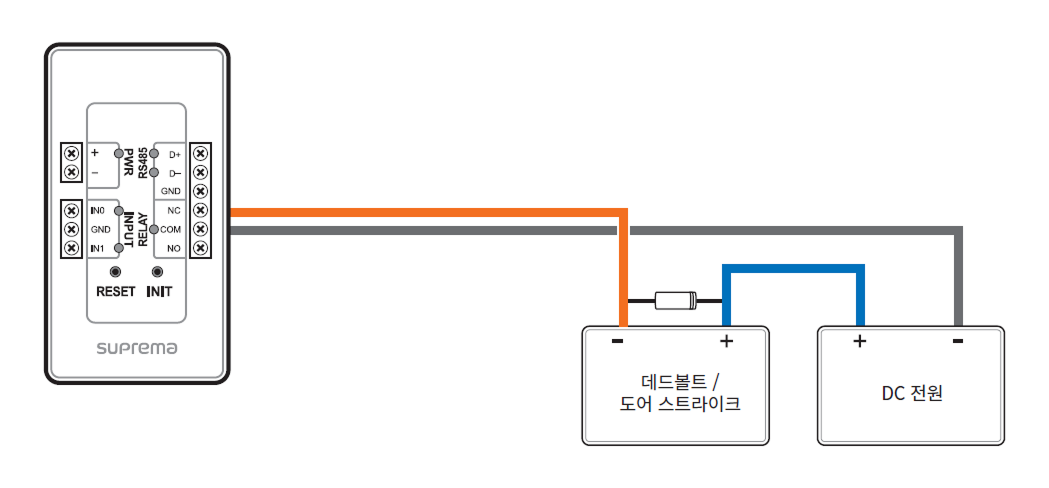

Fail Safe Lock

Fail Safe Lock을 사용하려면 아래 그림과 같이 NC 릴레이를 연결하세요. Fail Safe Lock은 평상 시 릴레이 회로에 전류가 흐르며, 릴레이가 동작하여 전류를 일시적으로 차단하면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 열립니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

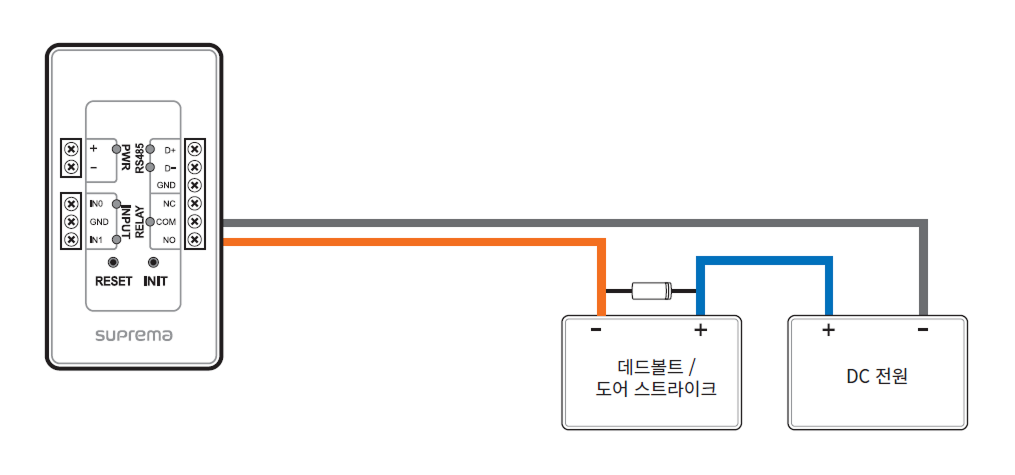

Fail Secure Lock

Fail Secure Lock을 사용하려면 아래 그림과 같이 NO 릴레이를 연결하세요. Fail Secure Lock은 평상 시 릴레이 회로에 전류가 흐르지 않으며, 릴레이가 동작하여 전류가 흐르면 출입문이 열립니다. 정전이 되거나 외부 요인으로 장치의 전원이 끊길 경우 출입문이 잠깁니다.

알아두기

데드볼트(Deadbolt)나 도어 스트라이크(Door Strike) 설치 시 다이오드를 아래 그림과 같이 전원 입력 양단에 연결하세요. 다이오드 방향에 주의하여 반드시 Cathode(줄무늬 방향)를 전원의 + 부분에 연결하세요.

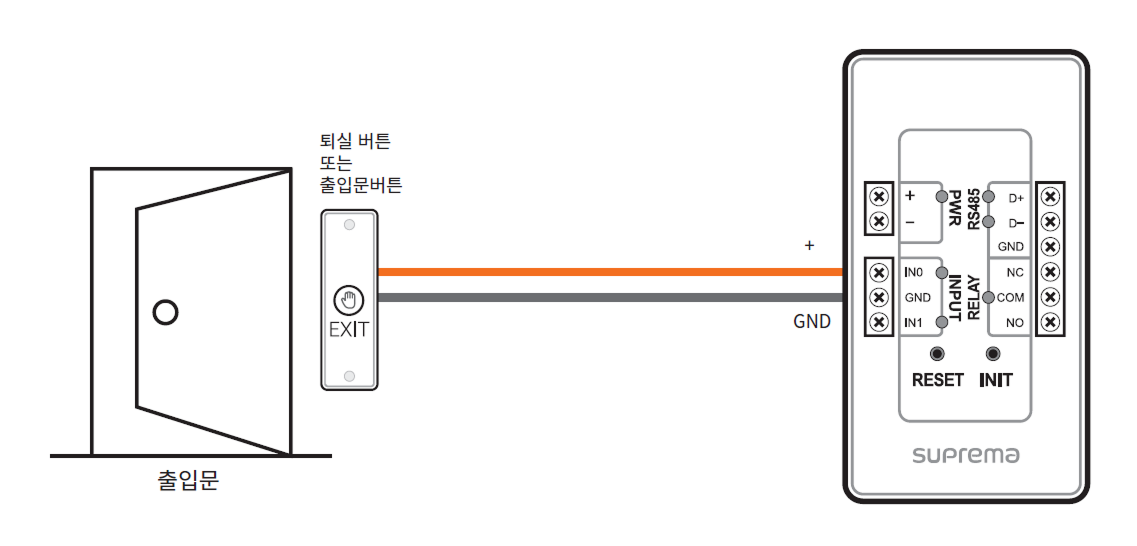

퇴실 버튼

출입문 센서
