RS-485 설정하기

RS-485 설정에서는 카메라의 RS-485 포트에 연결된 슈프리마 I/O 장치를 슬레이브 장치로 등록하고 관리할 수 있습니다. 카메라는 RS-485 포트의 마스터로 동작하며, 등록한 슬레이브 장치의 릴레이를 AI 규칙과 연동하여 출입문 개방, 비상등 작동 등 외부 장치를 제어할 수 있습니다.

아래와 같은 상황에서 RS-485 설정을 확인하세요.

  • 카메라에 I/O 장치를 연결하여 릴레이 출력이나 입력 포트를 늘리고 싶을 때

  • AI 이벤트가 발생하면 슬레이브 장치의 릴레이로 외부 장치를 제어하고 싶을 때

  • 슬레이브 장치의 연결 상태를 확인하거나 펌웨어를 업데이트해야 할 때

  • 더 이상 사용하지 않는 슬레이브 장치를 제거해야 할 때

알아두기

  • 펌웨어 버전 1.1.0에서는 마스터 모드만 지원합니다. 카메라를 다른 장치의 슬레이브로 연결하는 슬레이브 모드는 지원하지 않습니다.

  • 슬레이브 장치는 최대 8대까지 등록할 수 있습니다.

  • 지원하는 슬레이브 장치는 슈프리마 I/O 장치입니다. 지문 인식 장치와 얼굴 인식 장치는 슬레이브 장치로 연결할 수 없습니다.

시작하기 전에​

슬레이브 장치를 추가하기 전에 다음 사항을 확인하세요.

  • 슬레이브 장치가 카메라의 RS-485 포트에 올바르게 배선되어 있는지 확인하세요.

  • 슬레이브 장치에 OSDP ID가 할당되어 있는지 확인하세요. OSDP ID가 0(미배정)인 장치는 등록할 수 없습니다.

  • 같은 RS-485 버스에 연결된 장치끼리 OSDP ID가 중복되지 않는지 확인하세요.

  • 슬레이브 장치가 다른 마스터 장치에 등록되어 있었다면 장치를 초기화하세요.

슬레이브 장치 추가​

RS-485 포트에 연결된 슬레이브 장치를 검색하여 카메라에 등록하세요.

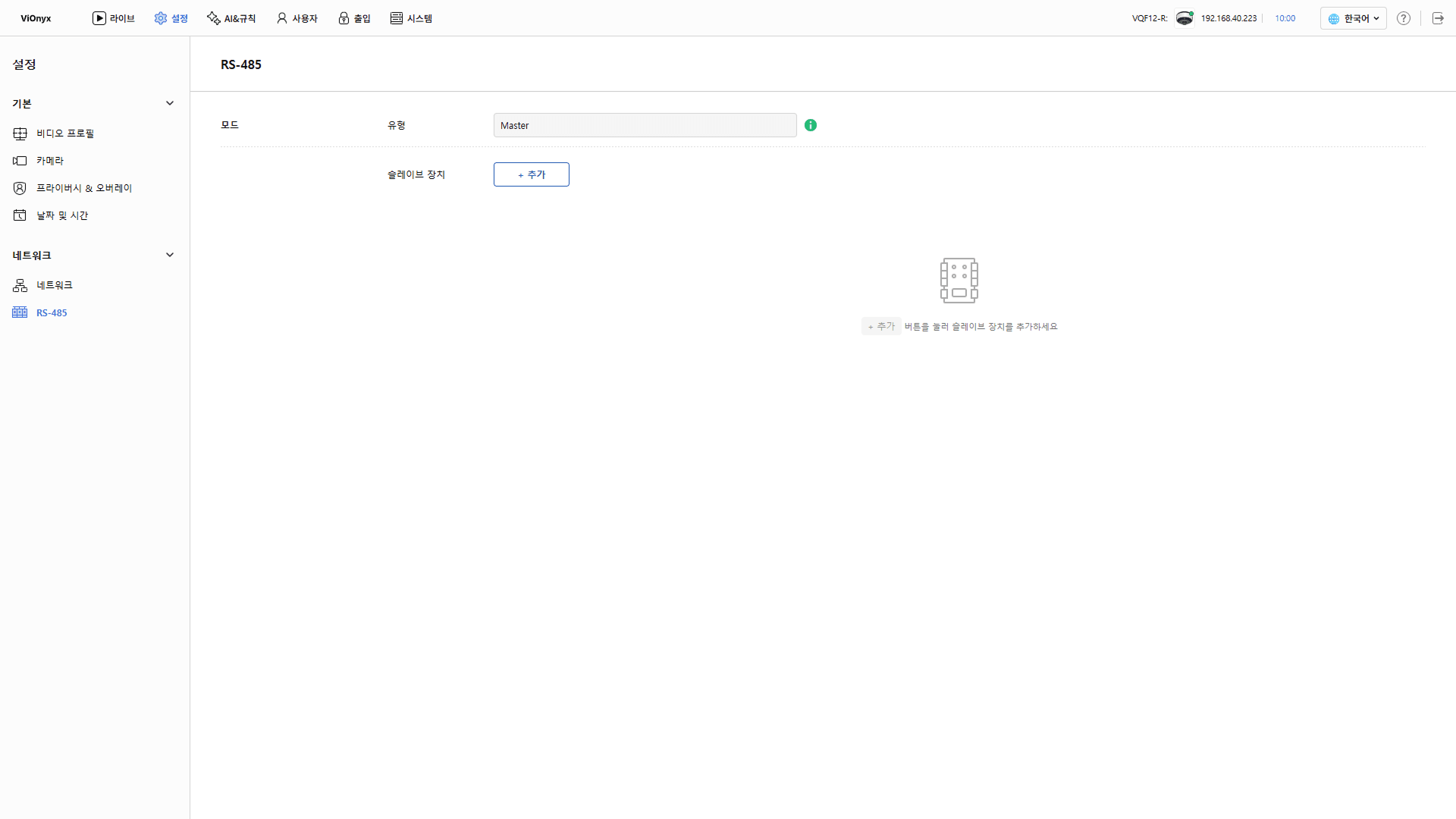

  1. 화면 왼쪽 상단의 설정 메뉴를 클릭하세요.

  2. 화면 왼쪽 사이드바에서 네트워크 → RS-485를 클릭하세요.

  3. 슬레이브 장치 항목의 + 추가 버튼을 클릭하세요.

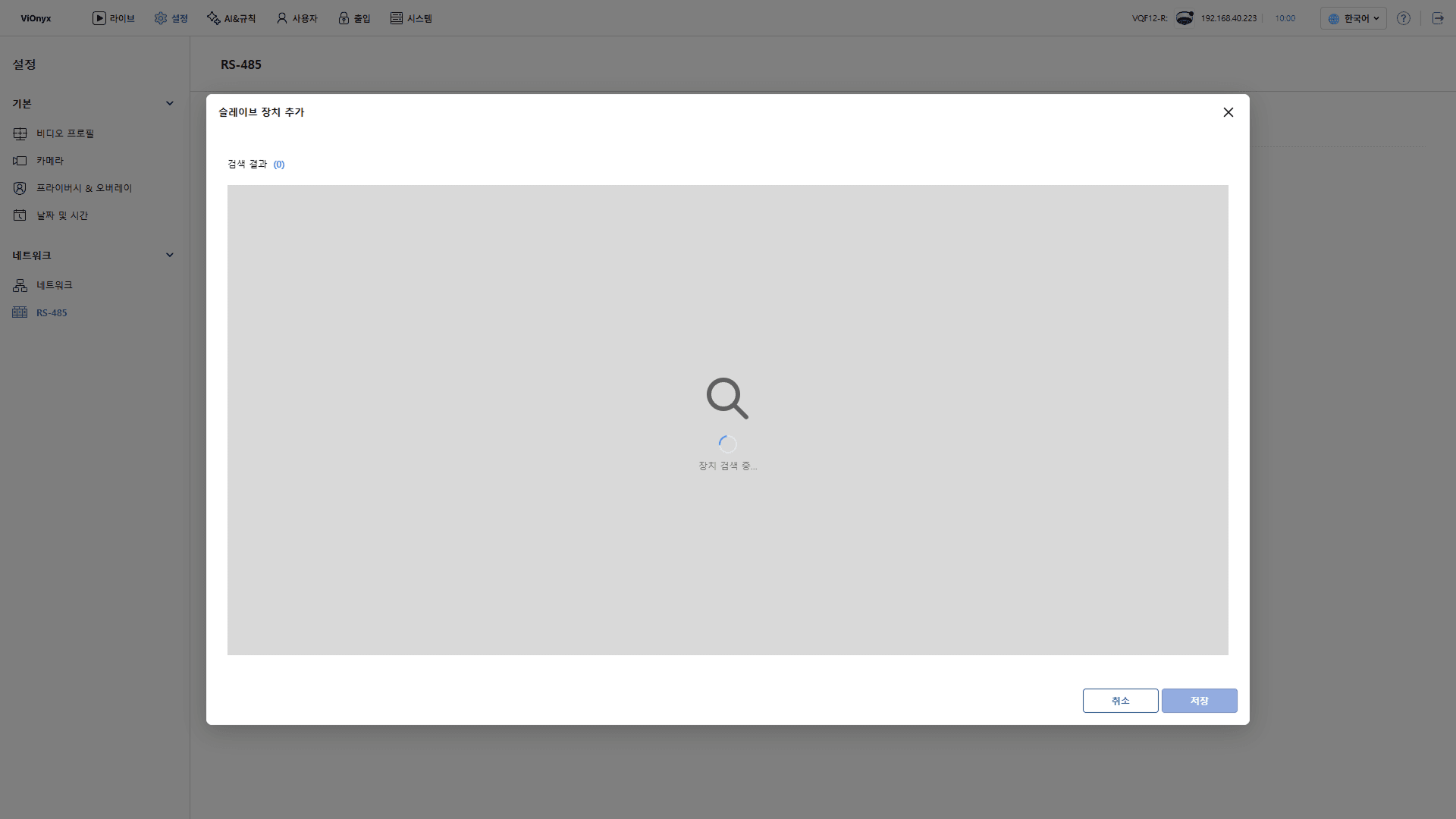

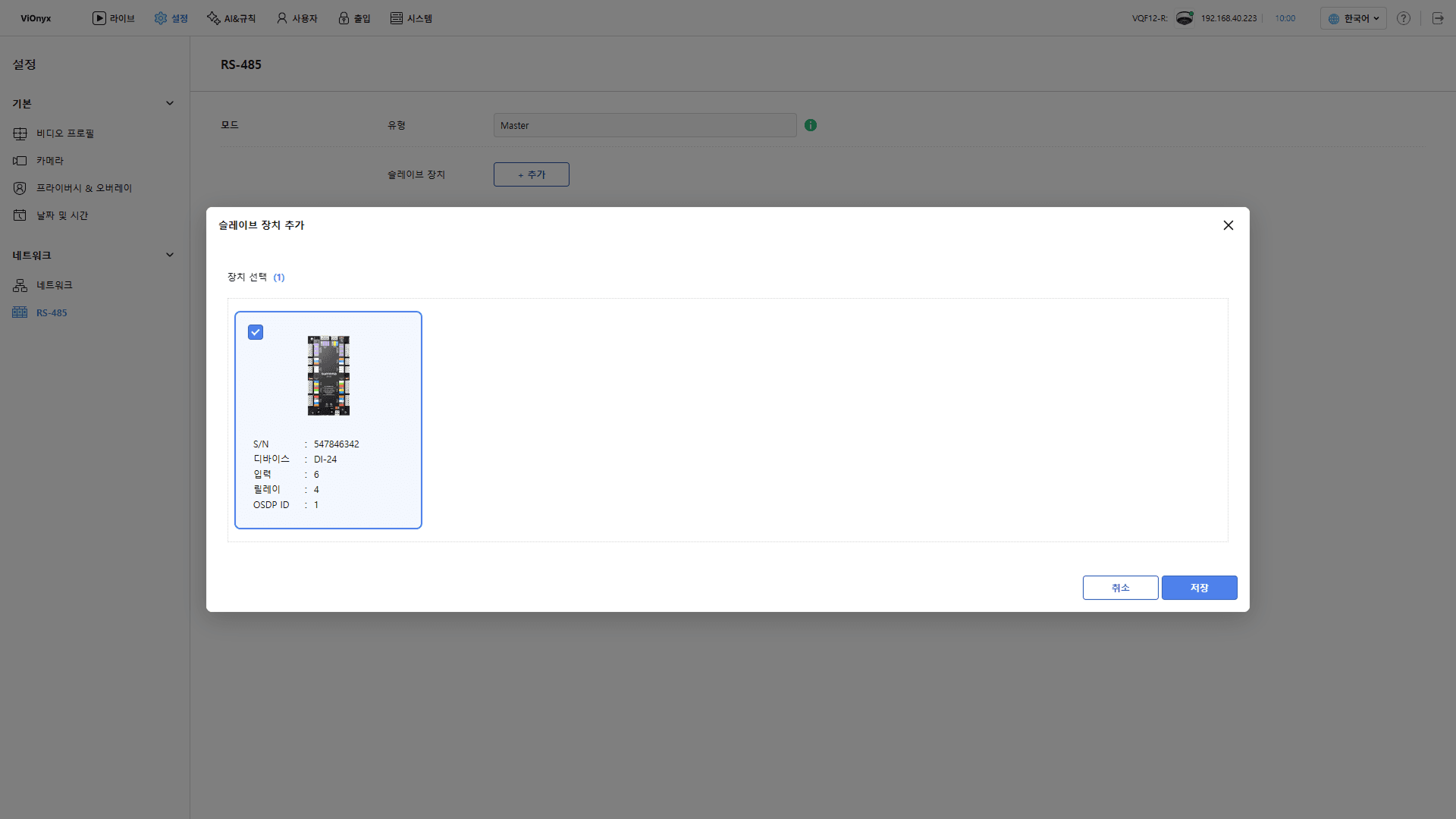

  4. 슬레이브 장치 추가 팝업창이 나타나고, 장치 검색이 자동 시작됩니다. 검색이 끝날 때까지 기다리세요.

  5. 검색 결과에서 추가할 장치의 체크박스를 선택하세요. 여러 장치를 함께 선택할 수 있습니다.

    검색된 장치에는 다음 정보가 포함되어 있습니다.

    • S/N: 장치의 시리얼 번호

    • 디바이스: 장치 모델명

    • 입력: 입력 단자 수

    • 릴레이: 릴레이 단자 수

    • OSDP ID: 장치에 배정된 OSDP ID

  6. 선택한 장치를 등록하려면 저장 버튼을 클릭하세요. 장치를 하나 이상 선택해야 버튼이 활성화됩니다.

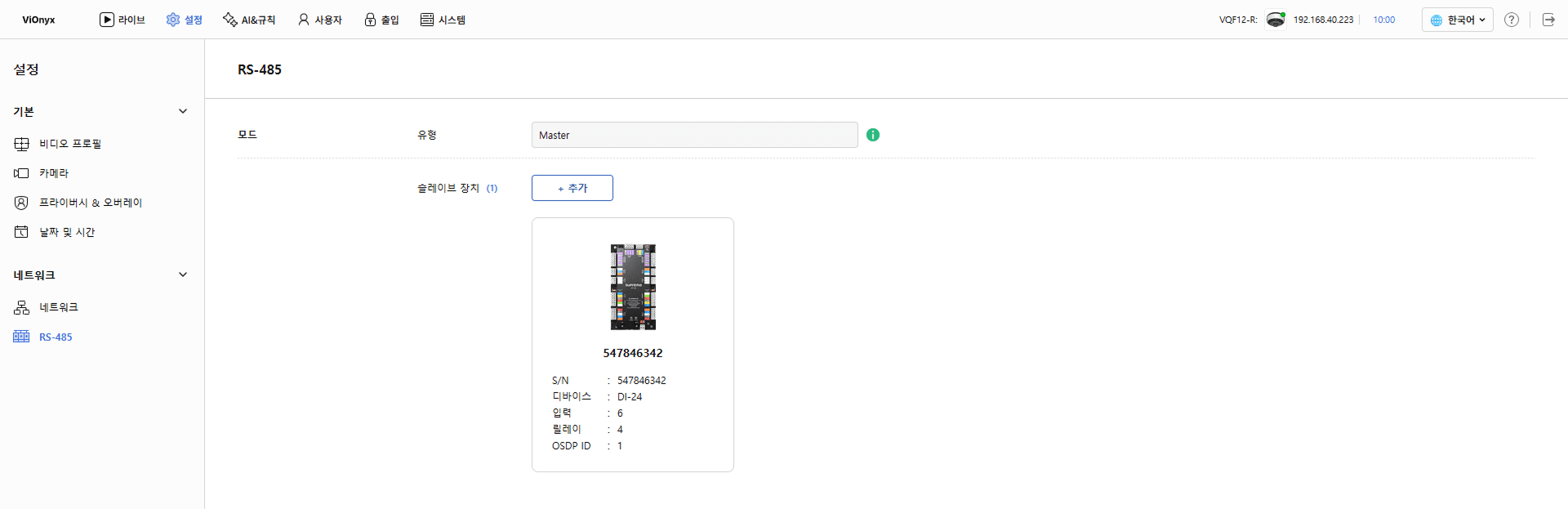

장치가 정상 등록되면 화면 오른쪽 상단에 성공 메시지가 나타납니다. 슬레이브 장치 목록에 장치가 OSDP ID 순으로 표시됩니다. 장치 이름은 시리얼 번호로 자동 지정되며, 슬레이브 장치 수정에서 변경할 수 있습니다.

장치를 찾을 수 없을 때​

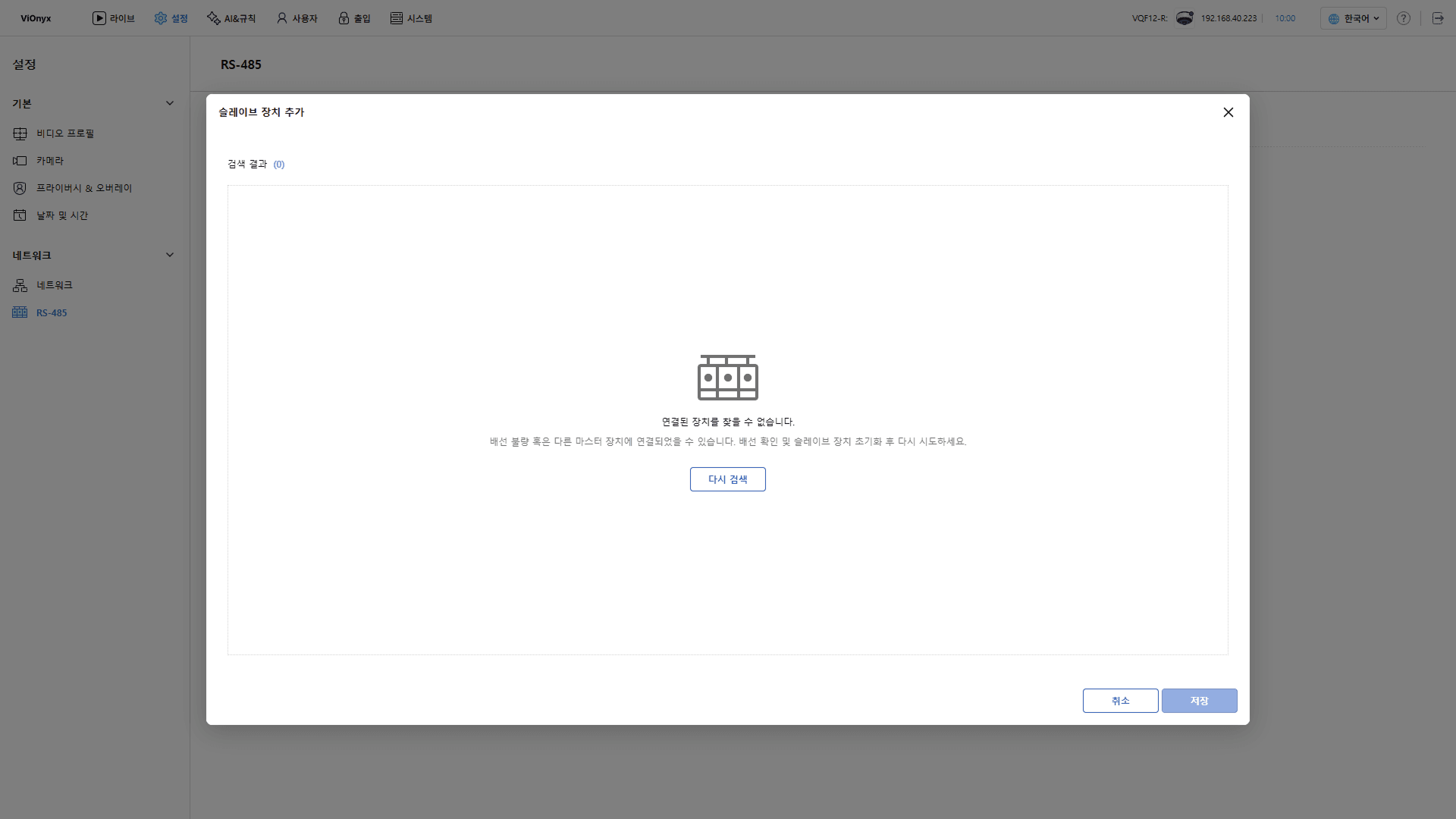

검색 결과에 연결된 장치를 찾을 수 없습니다. 메시지가 나타나면 다음 사항을 확인한 후 다시 검색 버튼을 클릭하세요.

  • 슬레이브 장치의 RS-485 배선이 올바르게 연결되어 있는지 확인하세요.

  • 슬레이브 장치가 다른 마스터 장치에 등록되어 있다면 장치를 초기화하세요.

  • 슬레이브 장치에 OSDP ID가 할당되어 있는지 확인하세요.

슬레이브 장치 상태 확인​

슬레이브 장치 목록에서 등록한 장치의 정보와 연결 상태를 확인할 수 있습니다.

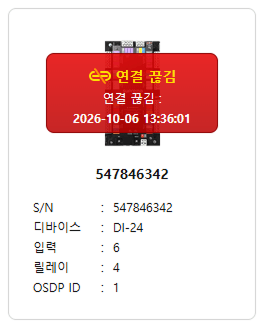

장치와 카메라의 통신이 끊어지면 장치 카드에 연결 끊김 표시와 함께 연결이 끊어진 일시가 나타납니다. 장치의 전원과 RS-485 배선을 확인하세요. 장치가 다시 연결되면 표시가 사라집니다.

알아두기

슬레이브 장치의 연결 및 연결 끊김 기록은 시스템 로그에서 확인할 수 있습니다. 자세한 내용은 시스템 로그 확인하기를 참고하세요.

슬레이브 장치 수정​

등록한 슬레이브 장치의 이름을 변경할 수 있습니다.

  1. 화면 왼쪽 상단의 설정 메뉴를 클릭하세요.

  2. 화면 왼쪽 사이드바에서 네트워크 → RS-485를 클릭하세요.

  3. 수정할 장치 카드에 마우스 포인터를 올린 후, 오른쪽 상단의 Edit 버튼을 클릭하세요.

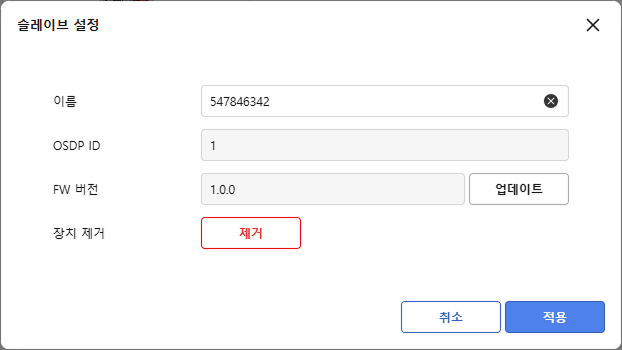

  4. 슬레이브 설정 팝업창에서 이름 입력 필드에 새 이름을 입력하세요.

  5. 변경 사항을 저장하려면 적용 버튼을 클릭하세요.

변경 사항이 정상 저장되면 화면 오른쪽 상단에 성공 메시지가 나타납니다.

알아두기

슬레이브 설정 팝업창에서는 OSDP ID를 확인만 할 수 있으며, 변경할 수 없습니다.

슬레이브 장치 펌웨어 업데이트​

슬레이브 설정 팝업창에서 슬레이브 장치의 현재 펌웨어 버전을 확인하고 업데이트할 수 있습니다.

  1. 화면 왼쪽 상단의 설정 메뉴를 클릭하세요.

  2. 화면 왼쪽 사이드바에서 네트워크 → RS-485를 클릭하세요.

  3. 업데이트할 장치 카드에 마우스 포인터를 올린 후, 오른쪽 상단의 Edit 버튼을 클릭하세요.

  4. 슬레이브 설정 팝업창의 FW 버전에서 현재 버전을 확인하고, 업데이트 버튼을 클릭하세요.

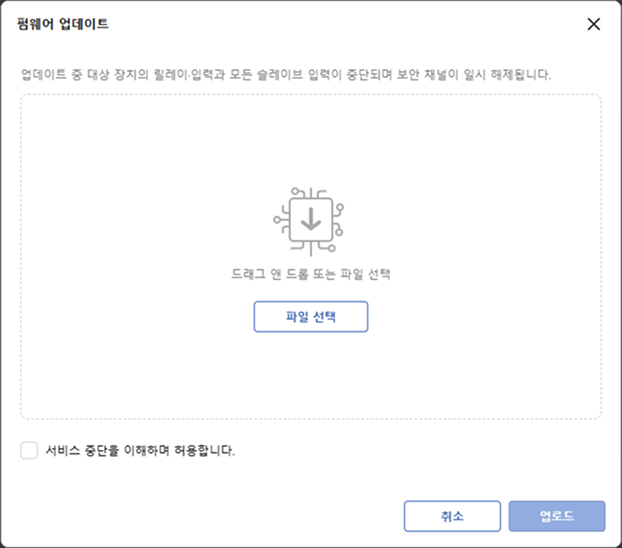

  5. 드래그 앤 드롭 또는 파일 선택 버튼을 클릭해 펌웨어 파일을 선택하세요.

  6. 업데이트 중 서비스 중단 안내를 확인한 후, 서비스 중단을 이해하며 허용합니다. 체크박스를 선택하세요.

  7. 업데이트를 시작하려면 업로드 버튼을 클릭하세요.

업데이트가 진행되는 동안 진행 상태와 진행률이 표시됩니다. 슬레이브 장치의 펌웨어 업데이트 성공 및 실패 기록은 시스템 로그에서 확인할 수 있습니다.

주의

  • 업데이트하는 동안 대상 장치의 릴레이와 입력, 그리고 모든 슬레이브 장치의 입력이 중단되며, 보안 채널이 일시적으로 해제됩니다. 장치를 사용하지 않는 시간에 업데이트하세요.

  • 업데이트 중에는 장치의 전원을 끄거나 RS-485 배선을 분리하지 마세요.

  • 다른 펌웨어 업데이트가 진행 중이면 업데이트를 시작할 수 없습니다. 진행 중인 업데이트가 끝난 후 다시 시도하세요.

슬레이브 장치 제거​

더 이상 사용하지 않는 슬레이브 장치를 제거할 수 있습니다. 장치를 하나씩 제거하거나, 여러 장치를 선택하여 한 번에 제거할 수 있습니다.

주의

AI 규칙에서 사용 중인 장치는 제거할 수 없습니다. 제거를 시도하면 해당 장치를 사용하는 규칙 이름이 표시됩니다. 먼저 해당 규칙에서 장치의 릴레이 설정을 제거한 후 다시 시도하세요. 규칙 수정 방법은 AI 규칙(Rule) 설정하기를 참고하세요.

장치 하나씩 제거​

  1. 화면 왼쪽 상단의 설정 메뉴를 클릭하세요.

  2. 화면 왼쪽 사이드바에서 네트워크 → RS-485를 클릭하세요.

  3. 제거할 장치 카드에 마우스 포인터를 올린 후, 오른쪽 상단의 Delete 버튼을 클릭하세요.

    • 또는 Edit 버튼을 클릭한 후, 슬레이브 설정 팝업창에서 제거 버튼을 클릭하세요.

  4. 장치 제거 팝업창이 나타나면 적용 버튼을 클릭하세요.

여러 장치 한 번에 제거​

  1. 화면 왼쪽 상단의 설정 메뉴를 클릭하세요.

  2. 화면 왼쪽 사이드바에서 네트워크 → RS-485를 클릭하세요.

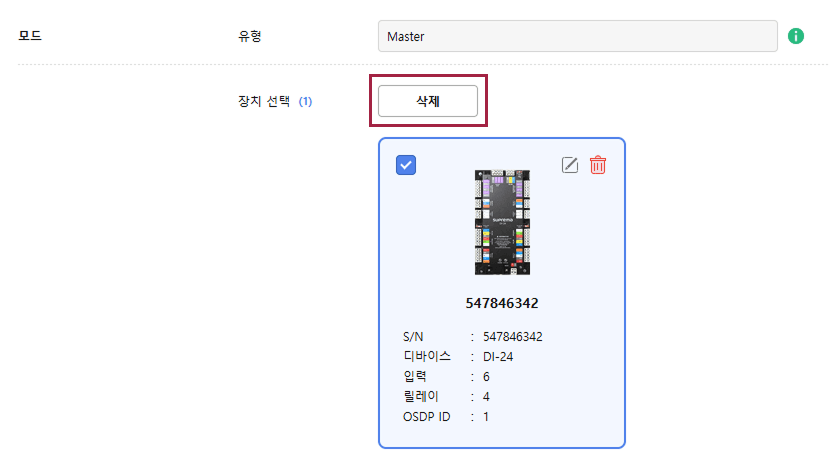

  3. 제거할 장치 카드의 체크박스를 각각 선택하세요. 장치 선택 옆에 선택한 장치 수가 표시됩니다.

  4. 삭제 버튼을 클릭하세요.

  5. 장치 제거 팝업창이 나타나면 적용 버튼을 클릭하세요.

장치가 정상 제거되면 화면 오른쪽 상단에 삭제 성공 메시지가 나타납니다.

문제 해결​

슬레이브 장치를 추가하거나 수정, 제거할 때 다음 오류 메시지가 나타날 수 있습니다.

메시지원인 및 조치
슬레이브 장치 등록에 실패했습니다. 배선을 확인한 뒤 다시 시도하세요.장치와 통신하지 못했습니다. RS-485 배선을 확인한 후 다시 시도하세요.
슬레이브 장치는 최대 8대까지 등록할 수 있습니다.이미 8대가 등록되어 있습니다. 사용하지 않는 장치를 제거한 후 다시 추가하세요.
같은 시리얼 번호의 장치가 이미 등록되어 있습니다.같은 시리얼 번호의 장치가 이미 목록에 있습니다. 목록을 확인하세요.
이미 사용 중인 OSDP ID입니다.다른 장치가 같은 OSDP ID를 사용하고 있습니다. 슬레이브 장치에서 OSDP ID를 변경한 후 다시 검색하세요.
버스의 다른 장치와 OSDP ID가 충돌합니다.RS-485 버스의 다른 장치와 OSDP ID가 겹칩니다. 슬레이브 장치에서 OSDP ID를 변경한 후 다시 검색하세요.
OSDP ID 0(미배정) 장치는 등록할 수 없습니다. 장치에서 주소를 배정한 뒤 다시 검색하세요.OSDP ID가 0(미배정)인 장치입니다. 장치에서 OSDP ID를 배정한 후 다시 검색하세요.
장치 검색 시간이 초과되었습니다.검색 시간 안에 장치가 응답하지 않았습니다. 배선을 확인한 후 다시 검색하세요.
슬레이브 장치가 룰에서 사용 중입니다.장치가 AI 규칙에서 사용 중입니다. 해당 규칙에서 장치의 릴레이 설정을 제거한 후 다시 시도하세요.
RS-485 초기화 중입니다. 잠시 기다려 주세요.카메라가 RS-485 포트를 준비하고 있습니다. 잠시 후 다시 시도하세요.
