시작하기
장치 사용을 위한 초기 절차를 안내합니다.
구성품
|
|
|
|
| XPass D2 멀리언 타입 (XPD2-MDB) | 벽걸이용 브래킷 (XPD2-MDB) | XPass D2 갱 박스 타입 (XPD2-GDB) | 벽걸이용 브래킷 (XPD2-GDB) |
|
|
|
|
| XPass D2 키패드 타입 (XPD2-GKDB) | 벽걸이용 브래킷 (XPD2-GKDB) | 고정용 나사 x2 | 브래킷 고정용 나사(별 모양) |
|
|
|
|
| 120 Ω 저항 | 수축 튜브 | 퀵 가이드 | 오픈소스라이선스 가이드 |
알아두기
- 구성품은 설치 환경에 따라 달라질 수 있습니다.
- 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

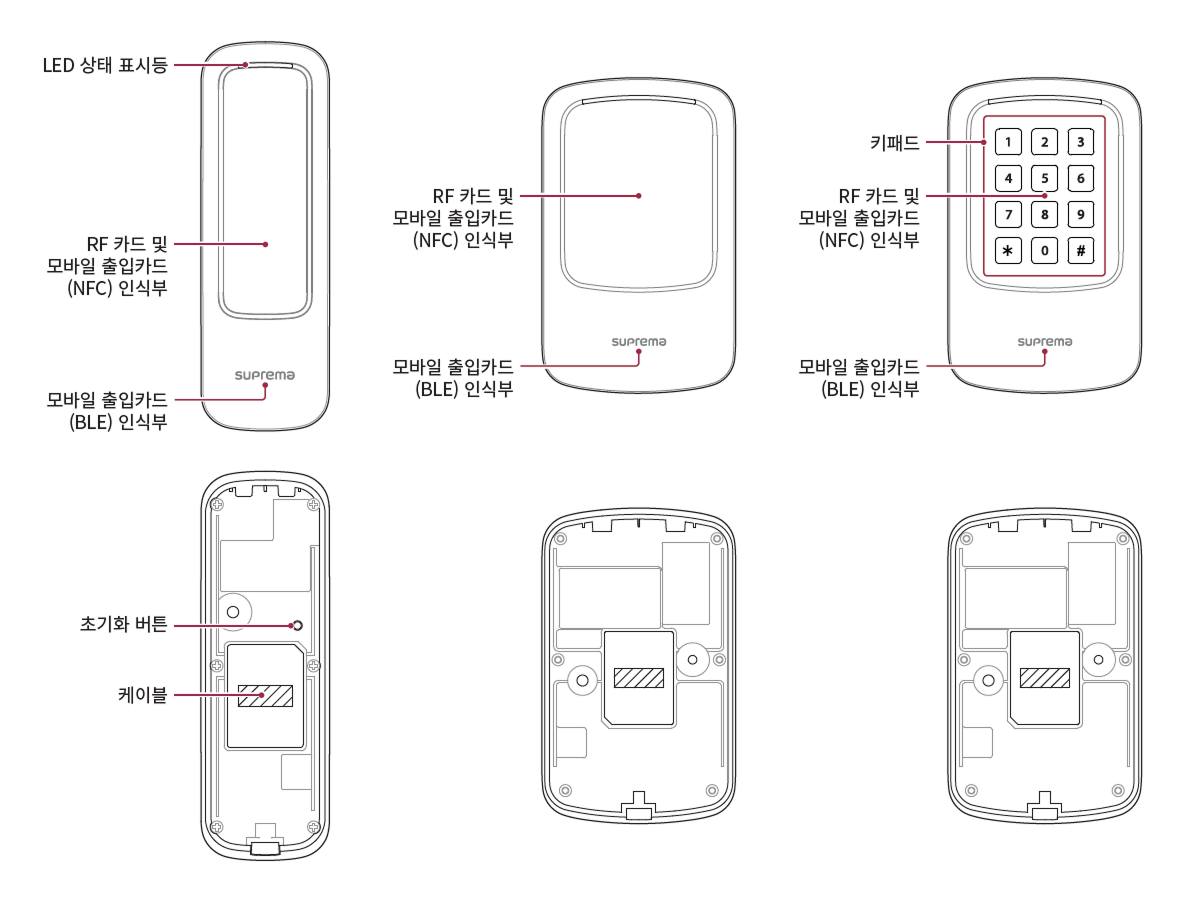

각 부분의 명칭 및 기능
-
LED 상태 표시등: 제품의 작동 상태가 표시됩니다.
-
초록색: 인증 성공
-
빨간색: 인증 실패
-
파란색/하늘색 점멸: 정상 동작 상태
-
파란색/초록색 점멸: 네트워크 설정 초기화 시
-
초록색 점멸: 입력 대기 상태
-
초록색/흰색 점멸: 슈프리마 AirFob Pass (BLE) 애플리케이션과 연결 중인 상태
-
흰색 점멸: Device Manager 애플리케이션과 연결 중인 상태
-
-
RF 카드 및 모바일 출입카드 인식부: 출입을 위해 RF 카드 또는 모바일 출입카드를 인식시키는 부분입니다.
-
모바일 출입카드 인식부: 출입을 위해 모바일 출입카드를 인식시키는 부분입니다.
-
초기화 버튼: 장치에 저장된 모든 정보와 인증서를 삭제하고 설정을 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.
-
케이블
전원 / RS-485 / Wiegand 출력 / LED 입력 / Beep 입력 / 탬퍼
-
키패드: XPD2-GKDB 카드 ID를 직접 입력하여 인증할 때 사용합니다. 직접 입력 방식으로 인증하려면 BioStar X에서 인증 방법 설정을 변경하세요.
-
0~9: 숫자를 입력할 때 사용합니다.
-
: Wiegand 카드 ID를 입력할 때 FC 코드와 ID를 구분하기 위해 사용합니다. -
: 입력을 종료할 때 사용합니다.
-

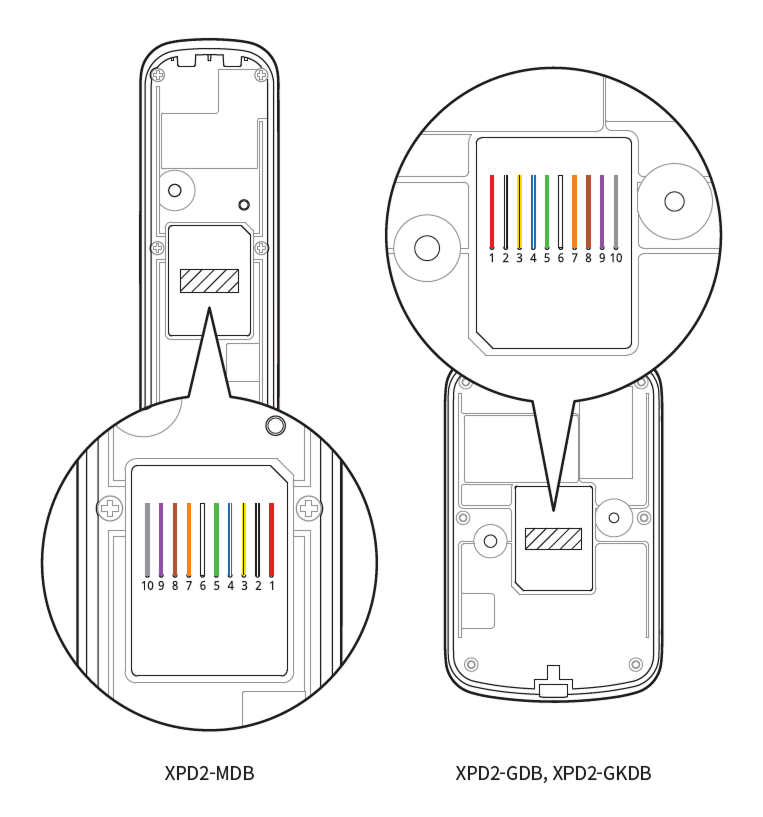

케이블
| 핀 | 명칭 | 색상 |
|---|---|---|
| 1 | PWR +VDC | 빨간색 |
| 2 | GND | 검은색 (흰띠) |
| 3 | 485 TRXN | 노란색 (검은띠) |
| 4 | 485 TRXP | 파란색 (흰띠) |
| 5 | WG D0 | 초록색 |
| 6 | WG D1 | 흰색 |
| 7 | LED RED | 주황색 |
| 8 | LED GRN | 갈색 |
| 9 | BEEP | 보라색 |
| 10 | TMPR | 회색 |
