시작하기

장치 사용을 위한 초기 절차를 안내합니다.

구성품

XPass S2	벽걸이용 브래킷	드릴링 템플릿	고정용 나사 x2	PVC 앵커 x2
수축 튜브	다이오드	120 Ω 저항	브래킷 고정용 나사(별 모양)	퀵 가이드

알아두기

• 구성품은 설치 환경에 따라 달라질 수 있습니다.

• 브래킷과 제품을 조립할 때 향상된 보안을 위해 제품 고정용 나사 대신 동봉된 브래킷 고정용 나사(별 모양)를 이용할 수 있습니다.

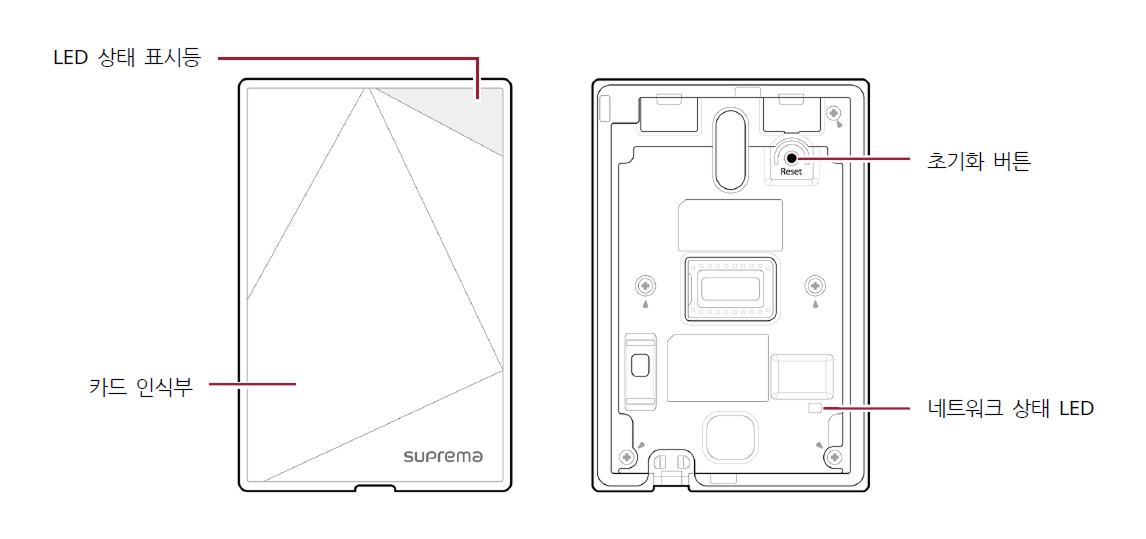

각 부분의 명칭 및 기능

• LED 상태 표시등: 제품의 작동 상태가 표시됩니다.

  • 초록색: 인증 성공

  • 빨간색: 인증 실패

  • 분홍색: 처리 중

  • 파란색/하늘색 점멸: 정상 동작 상태

  • 빨간색/분홍색 점멸: 단말기 잠김

  • 파란색/빨간색 점멸: 시간 초기화 상태, 시간 재설정 필요

  • 파란색/노란색 점멸:

    • DHCP를 사용으로 설정 시 IP 주소를 받아오지 못하는 상태

    • 슬레이브 모드일 때 마스터 장치와 연결이 끊어진 상태

  • 빨간색 점멸: 제품 초기화 오류, 제조사 문의 필요

  • 노란색 점멸: 입력 대기 상태

• RF 카드 인식부: 출입을 위해 RF 카드를 인식시키는 부분입니다.

• 초기화 버튼

  • 네트워크 설정을 초기화합니다. 자세한 내용은 네트워크 설정 초기화를 참고하세요.

  • 장치에 저장된 모든 정보와 인증서를 삭제하고 설정을 초기화합니다. 자세한 내용은 공장 초기화를 참고하세요.

• 네트워크 상태 LED: 네트워크 연결 상태를 표시합니다.

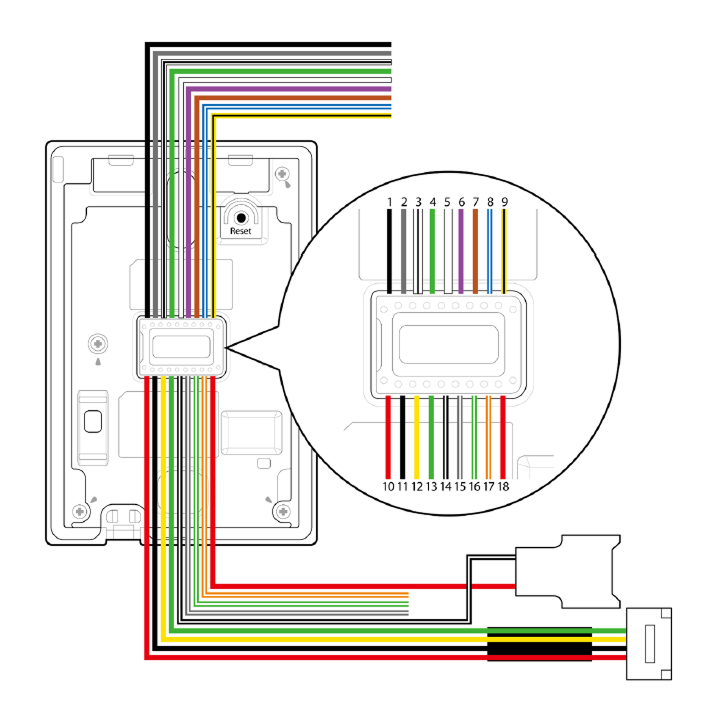

케이블

핀	명칭	색상
1	WG GND	검은색
2	INPUT GND	회색
3	485 GND	흰색(검은띠)
4	WG D0	초록색
5	WG D1	흰색
6	INPUT0	보라색
7	INPUT1	갈색
8	485 TRXP	파란색(흰띠)
9	485 TRXN	노란색(검은띠)
10	ENET TXN	빨간색
11	ENET TXP	검은색
12	ENET RXN	노란색
13	ENET RXP	초록색
14	PWR GND	검은색(흰띠)
15	RLY NO	회색(흰띠)
16	RLY COM	초록색(흰띠)
17	RLY NC	주황색(흰띠)
18	PWR +VDC	빨간색
