ライン通過検知イベントの設定
ライン通過検知イベントを設定すると、設定した仮想ラインを通過する人を検知し、リアルタイムでイベントを発生させます。通過方向（A→B、B→A、双方向）を指定して特定の方向の出入りのみを監視できます。任意で顔領域を追加すると、登録済みユーザーを自動で識別します。
いつ使用しますか？
-
出入口の通行量監視およびカウント
-
特定方向への出入りのみを監視（一方向通路の検知）
-
営業時間外の特定エリアへの出入りを検知
-
ラインを基準に左右エリアの移動を追跡
ライン通過検知イベントの作成
ライン通過検知イベントを作成すると、ライブ メニューで特定エリアを人がラインを通過するのを検知してイベントを発生させます。また、顔領域を設定すると当該領域で顔を優先的に追跡でき、登録済みユーザーは自動で識別されます。
イベント作成の開始
-
画面左上の AI&ルール メニューをクリックします。
-
画面左のサイドバーで AIイベント をクリックしてください。
-
画面右上の+ 追加ボタンをクリックしてください。
-

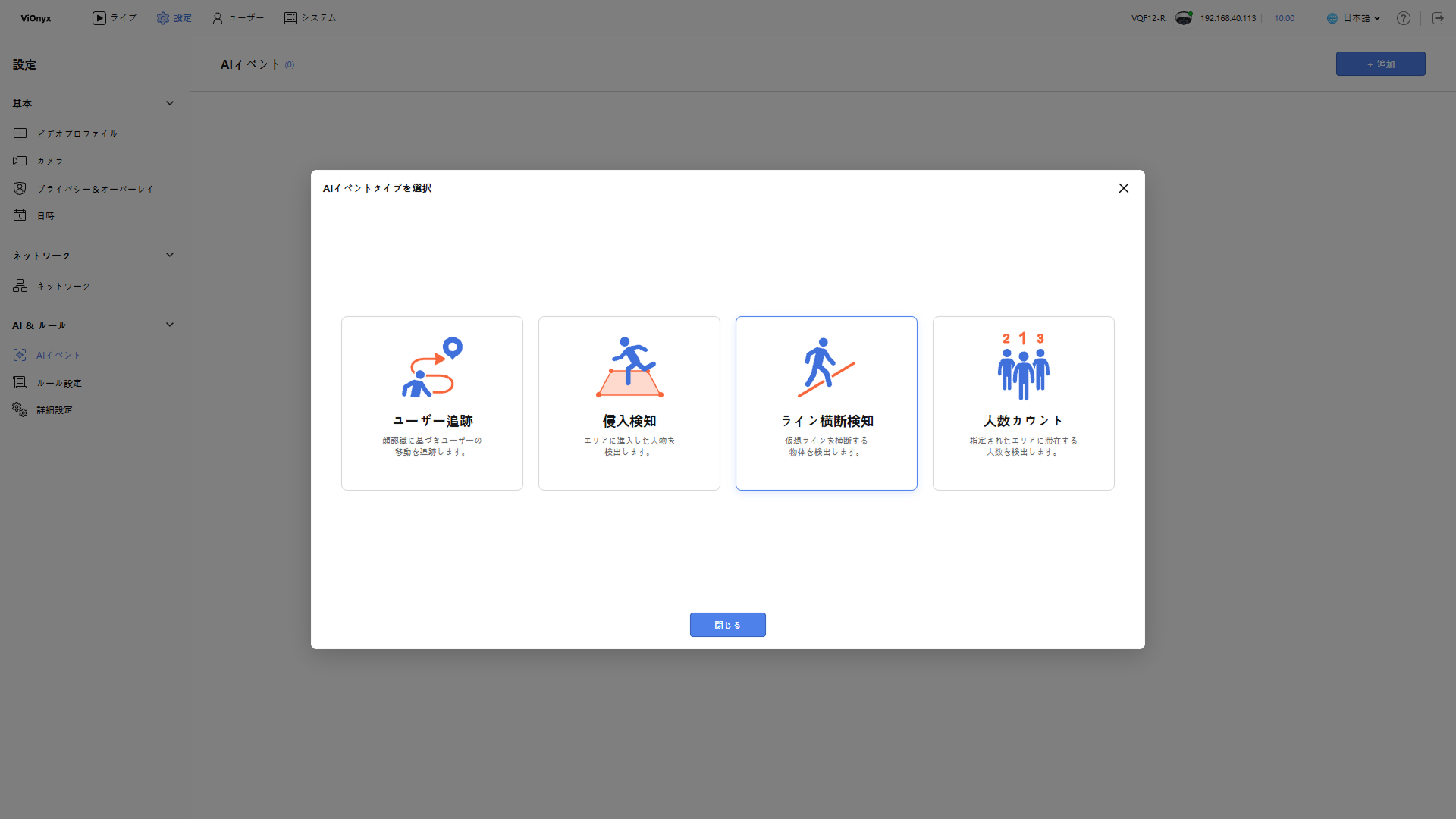

AIイベントタイプを選択 画面で ライン横断検知 をクリックします。
-
Vionyx 顔認識機能の有効化に関するご案内および同意 ポップアップが表示されたら、内容を確認し、同意チェックボックスをクリックしてから 同意して顔認識機能を有効化 ボタンをクリックします。
-
顔認証機能を使用するには、該当地域の関連法規を遵守する必要があります。同意しない場合は先に進めません。
-
「Vionyx 顔認識機能の有効化に関するご案内および同意」ポップアップは初回のみ表示されます。以降、AIイベント作成時は同意済みとみなします。
-
-

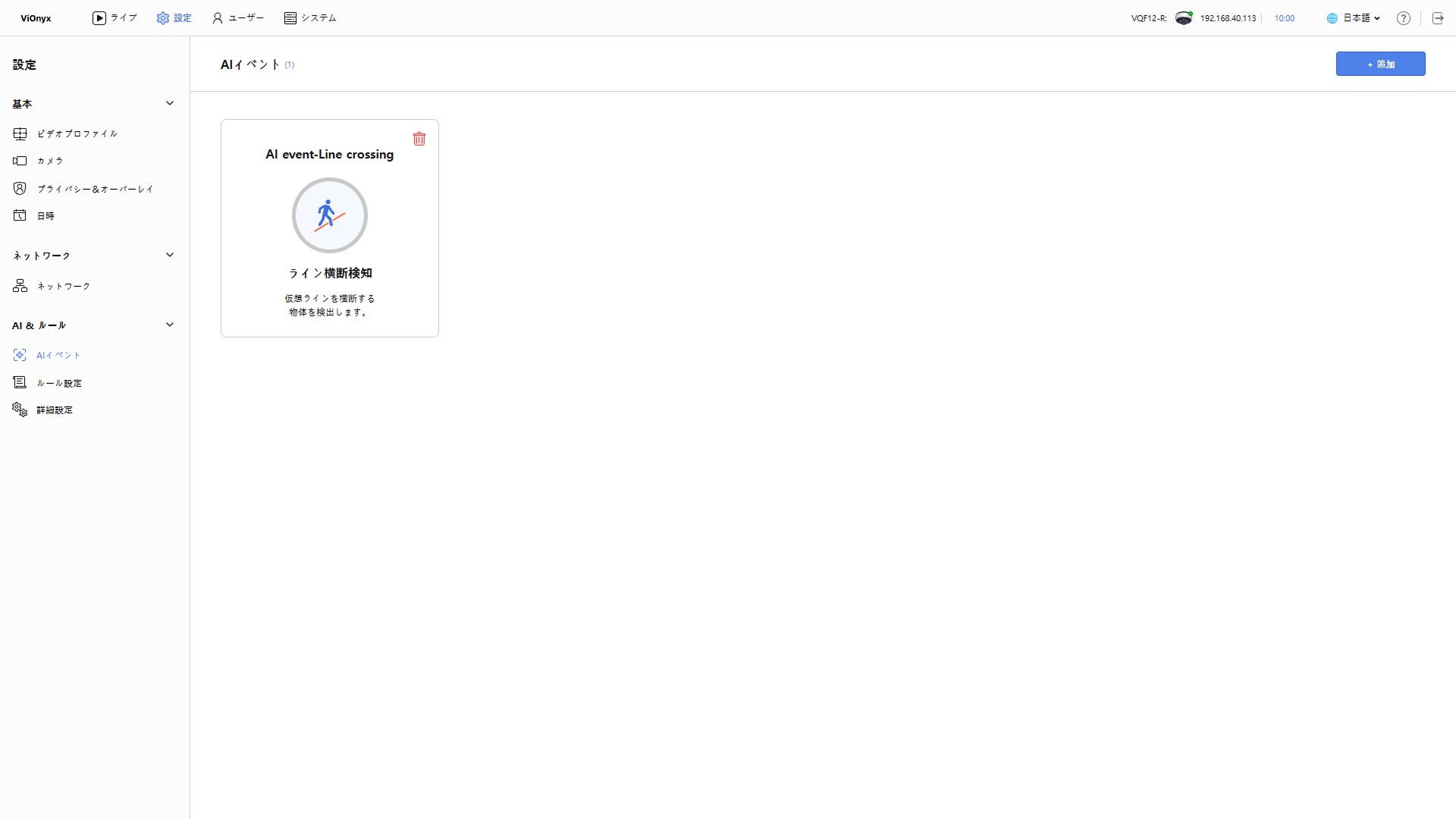

右側のライン横断検知パネルで必要な設定を完了してください。
イベント名の設定
名前 入力フィールドに AI イベント名を入力します。名前は最大64文字まで入力できます。
仮想ラインの設定

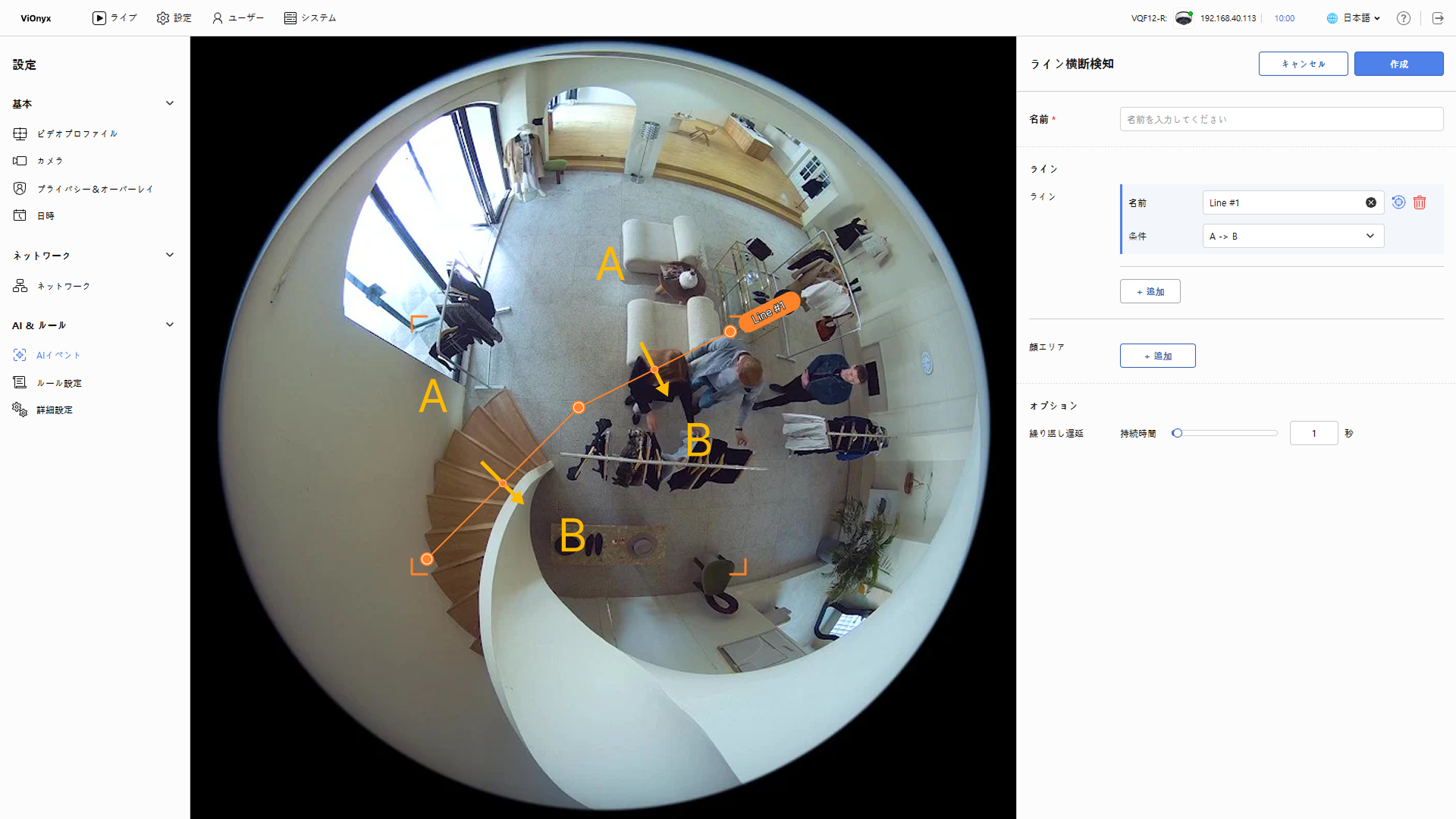

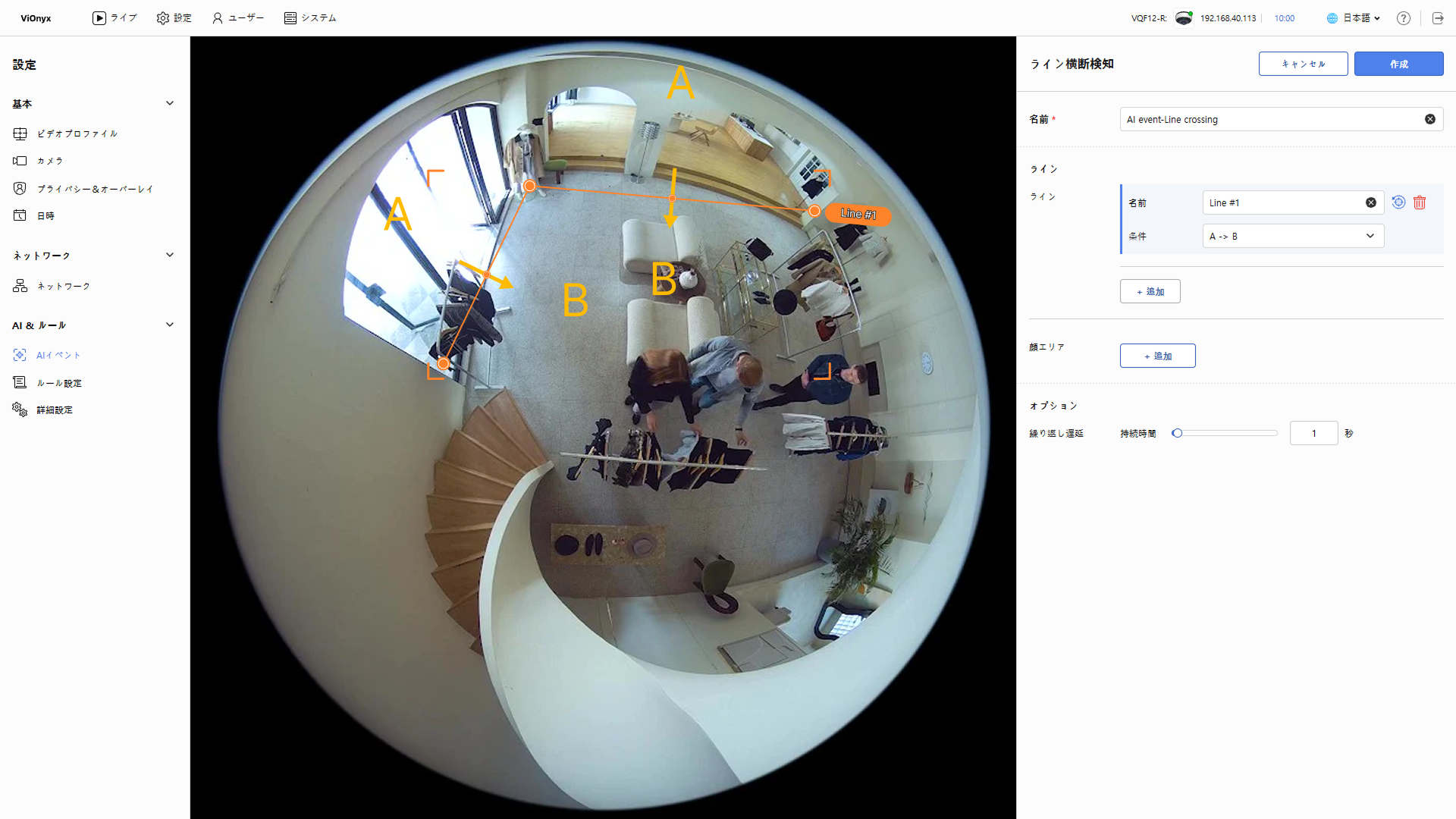

ライブビューで仮想ラインを適切な位置に設定してください。カメラに設定した仮想ラインを通過する人を検知してイベントを発生させます。最低1本を設定する必要があり、+ 追加ボタンをクリックして最大10本まで追加できます。ライブビューにオレンジ色のラインが表示され、マウスで角や点をドラッグして形状を調整できます。中央の領域をドラッグして位置を移動できます。
-
名前：仮想ラインの名前を編集できます。わかりやすい名前を付けてください。仮想ラインの名前はライブビューでマウスオーバーすると表示されます。
-
条件：仮想ラインを通過する条件を設定してください。以下の3つの通過方向オプションからいずれかを選択できます。
-
A -> B：AからB方向への通過でイベントが発生します。
-
B -> A：BからA方向への通過でイベントが発生します。
-
A <-> B：双方向の通過でイベントが発生します。
-
-
基準点：人が仮想ラインを通過したかを判定する際に、人検知ボックスのどの位置を基準にするか選択してください。ラインごとに設定でき、デフォルトは 中心 です。
-
中心：ボックスの中心を基準に判定します。体の中心がラインに触れると、通過したと判定します。
-
下部：ボックスの長軸に沿って上端から 80% の位置を基準に判定します。体の下側がラインに触れると、通過したと判定します。床にラインを描く場合のように、足がラインを越えた時点でイベントを発生させるには、このオプションを選択してください。
基準点 右側の アイコンをクリックして、各基準点の位置と判定方法を図で確認してください。
-
-
基準点 オプションはファームウェア バージョン 1.1.0 以降でサポートします。基準点の選択をサポートしないデバイスでは、すべてのライン通過を 中心 として判定します。
-
下部 は人検知ボックスを基準に計算した位置であり、実際の足位置を検出するものではありません。
-
ライブ メニューで判定基準点を確認するには、AI 表示オプションで 基準点 オプションをオンにしてください。
-
設定した仮想ラインの形状とサイズを初期化するには、ボタンをクリックしてください。
-
追加した仮想ラインを削除するには、ボタンをクリックしてください。
顔領域の設定（任意）

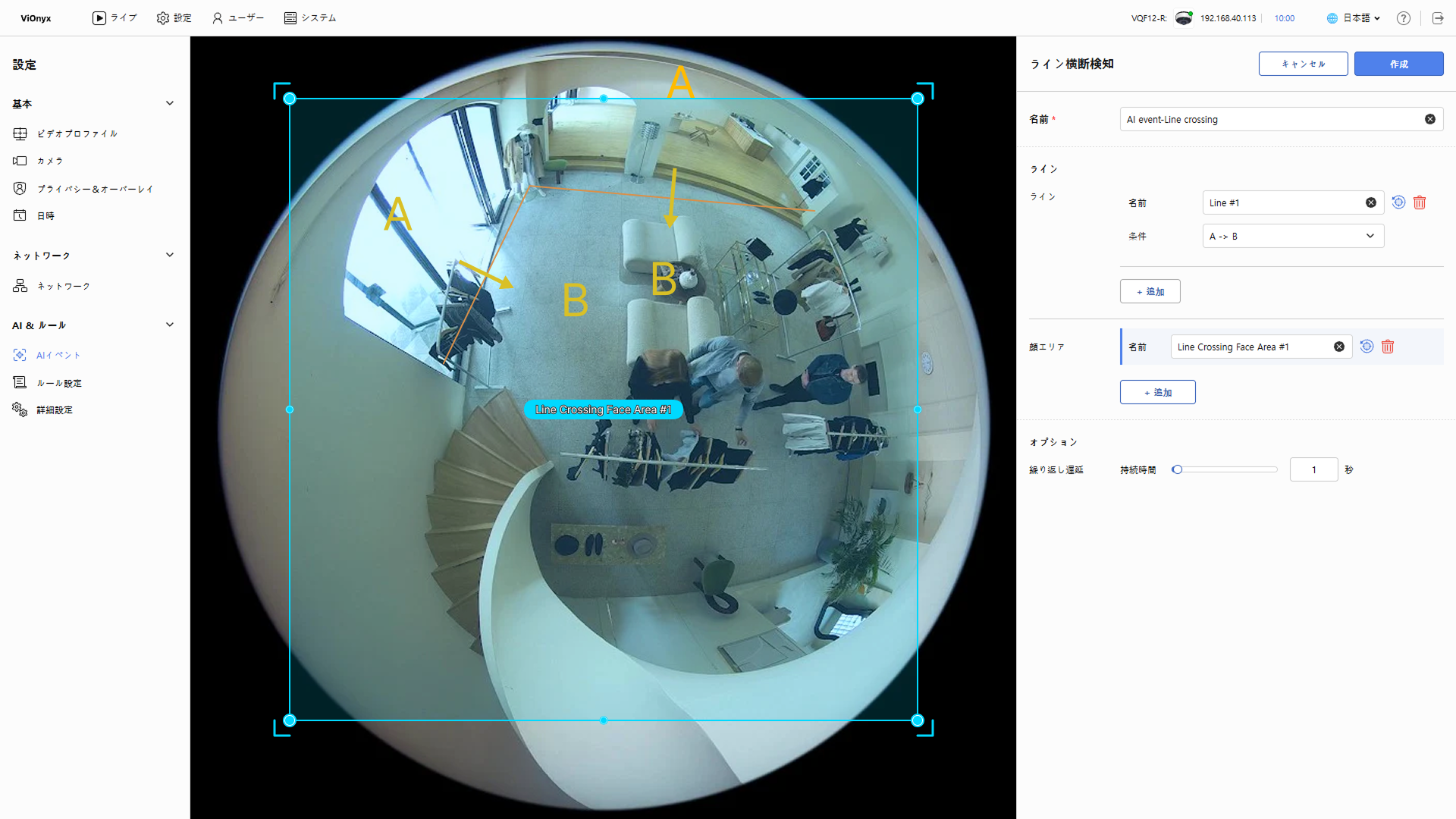

顔を検知する領域を設定してください。設定すると、当該領域で顔を優先的に追跡します。顔領域と仮想ラインは重ねて設定できます。+ 追加ボタンをクリックして最大10個まで設定できます。ライブビューに青い枠が表示され、マウスで角や点をドラッグして形状を調整できます。中央の領域をドラッグして位置を移動できます。
- 名前：顔領域の名前を編集できます。わかりやすい名前を付けてください。顔領域の名前はライブビューでマウスオーバーすると表示されます。
-
登録済みユーザーはライブメニューで自動的に識別され、名前が表示されます。登録されていないユーザーは未認識の顔として表示されます。
-
設定した顔領域の形状とサイズを初期化するには、ボタンをクリックしてください。
-
追加した顔領域を削除するには、ボタンをクリックしてください。
-
カメラ設定で 適応型自動露出 適応型自動露出オプションを使用する場合は、人が実際に立っている、または通過する際に顔がよく見える位置が顔領域に含まれるように設定してください。
人検出の設定（任意）
検出 セクションで、カメラが人を検出する範囲を選択します。検出範囲を必要な場所に絞ると、関心のないエリア（通路の端、窓、反射面など）での誤検出を減らせます。
-
全エリア：デフォルト値です。画面全体で人を検出します。顔領域の設定に関係なく使用できます。
-
指定エリア：指定した領域内でのみ人を検出します。顔領域を設定していない場合のみ選択できます。最低1本を設定する必要があり、+ 追加ボタンをクリックして最大10本まで追加できます。ライブビューに紫色の枠が表示されます。マウスで角または点をドラッグして希望の形に調整できます。中央の領域をドラッグして位置を移動できます。
- 名前：人検出領域の名前を編集できます。
-
顔エリアのみ：顔領域内でのみ人を検出します。顔領域を設定した場合のみ選択できます。
-
指定エリアを選択した状態で顔領域を追加すると、通知 ポップアップが表示されます。 確認 ボタンをクリックすると、指定した検出領域が解除され、顔エリアのみに変更されます。
-
顔エリアのみを選択した状態で顔領域をすべて削除すると、全エリアに自動で変更されます。
-
カメラ設定で 適応型自動露出 オプションを使用する場合は、ディスプレイ、写真、ポスターなど人物が写ったものが検出範囲に含まれないよう、指定エリア または 顔エリアのみ に範囲を絞ってください。
-
設定した人検出領域の形状とサイズを初期化するには、 ボタンをクリックしてください。
-
追加した人検出領域を削除するには、 ボタンをクリックしてください。
-
この機能のサポートは、ファームウェアバージョン1.1.0以降に含まれます。
イベント発生条件とカウントの設定
オプション セクションでイベント発生条件とイベントカウントを設定してください。
-
繰り返し遅延：イベントとして認識する最小時間を設定してください。検知状態が設定した時間より長く続く場合にイベントが発生します。最大で60秒まで設定できます。
イベントが多発する場合は、繰り返し遅延の値を増やしてください。設定した時間より短く検知した動きはイベントとして認識しないため、不要なイベントが減ります。
-
イベントカウント：ラインを通過するたびに回数をカウントするには、オンに設定してください。ラインが複数ある場合、ラインごとにカウントします。
-
全イベントカウントリセット：すべてのラインのイベントカウントを毎日指定した時刻に初期化するには、オンに設定してください。リセット時間で設定した時刻に、すべてのラインのイベントカウントを初期化します。
-
イベントカウントをオンに設定すると、ライブ メニューの映像上で、各ラインの上に カウント : N の形式で表示します。イベントカウントを手動で初期化するには、ボタンをクリックし、カウントリセットを選択してください。
-
ファームウェアバージョン1.1.0以降は、イベントカウント関連オプションをサポートします。
ライブで確認

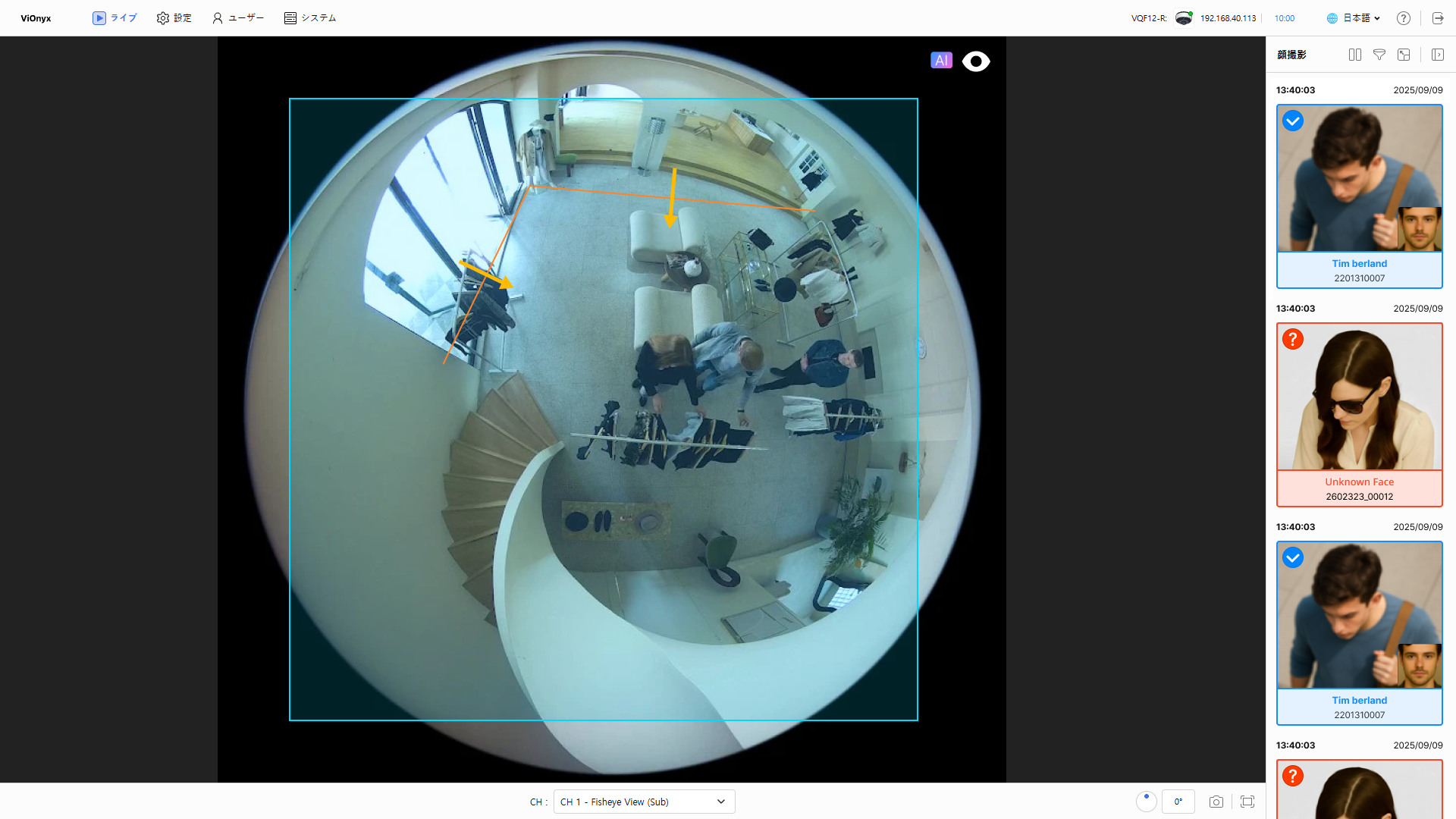

画面左上のライブメニューをクリックしてください。カメラ映像の右上にある
アイコンがオンになっているか確認してください。設定した仮想ラインと顔領域が映像にオーバーレイ表示されます。人が仮想ラインを通過するたびにイベントが発生します。顔領域を設定している場合、カメラは当該領域で顔を検知し、登録済みユーザーは自動的に識別され名前が表示されます。
-
登録されていないユーザーは未認識の顔として表示されます。登録済みユーザーは名前とともに表示されます。
-
照明が不足しているか逆光の場合、カメラが顔を認識できないことがあります。撮影エリアの照明を改善するか、カメラの位置と角度を調整して顔が見えやすくしてください。
-
顔がカメラに向いている必要があります。横顔や後ろ姿は認識が難しい場合があります。
