RS-485 の設定

RS-485 設定では、カメラの RS-485 ポートに接続された Suprema I/O 装置をスレーブ装置として登録し、管理できます。カメラは RS-485 ポートのマスターとして動作し、登録したスレーブ装置のリレーを AI ルールと連動して、扉の解錠や非常灯の作動などの外部装置を制御できます。

以下の状況では RS-485 設定を確認してください。

• カメラに I/O 装置を接続して、リレー出力や入力ポートを増やす場合

• AI イベントが発生したとき、スレーブ装置のリレーで外部装置を制御する場合

• スレーブ装置の接続状態を確認するか、ファームウェアを更新する必要がある場合

• 使用しなくなったスレーブ装置を削除する必要がある場合

情報

• ファームウェア バージョン 1.1.0 では、マスターモードのみをサポートします。カメラを他の装置のスレーブとして接続するスレーブモードはサポートしません。

• スレーブ装置は最大 8 台まで登録できます。

• サポートするスレーブ装置は Suprema I/O 装置です。指紋認証装置と顔認証装置はスレーブ装置として接続できません。

  • Secure I/O 2 (SIO2)

  • Door Module (DM-20)

  • Door Interface (DI-24)

  • Output Module (OM-120)

  • Input Module (IM-120)

開始する前に

スレーブ装置を追加する前に、次の事項を確認してください。

• スレーブ装置がカメラの RS-485 ポートに正しく配線されているか確認してください。

• スレーブ装置に OSDP ID が割り当てられているか確認してください。 OSDP ID が 0（未割り当て）の装置は登録できません。

• 同じ RS-485 バスに接続された装置間で OSDP ID が重複していないか確認してください。

• スレーブ装置が別のマスター装置に登録されていた場合は、装置を初期化してください。

スレーブ装置の追加

RS-485 ポートに接続されたスレーブ装置を検索して、カメラに登録してください。

1. 画面左上の 設定 メニューをクリックしてください。

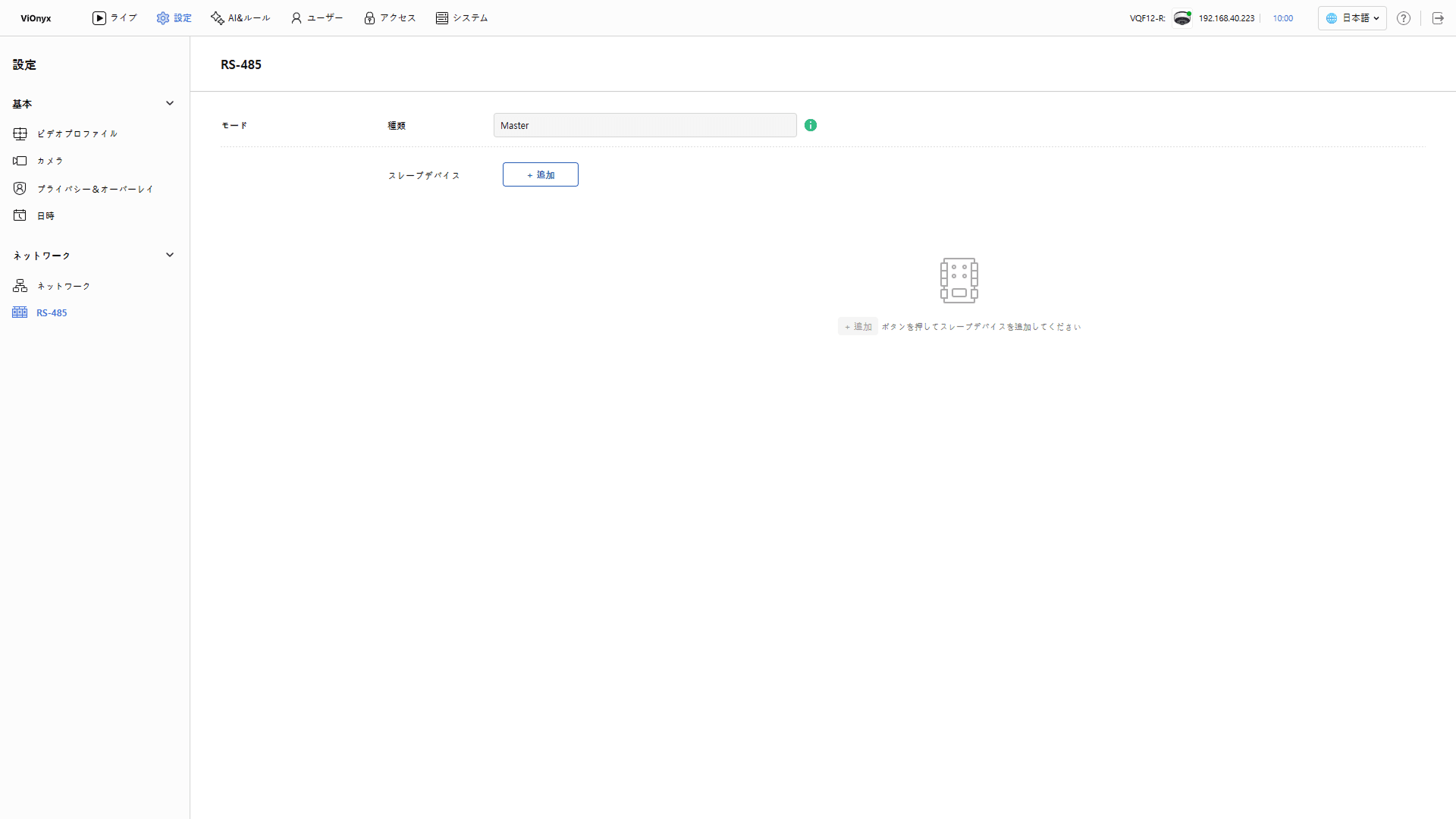

2. 画面左のサイドバーで ネットワーク → RS-485をクリックします。



3. スレーブデバイス で + 追加 をクリックします。

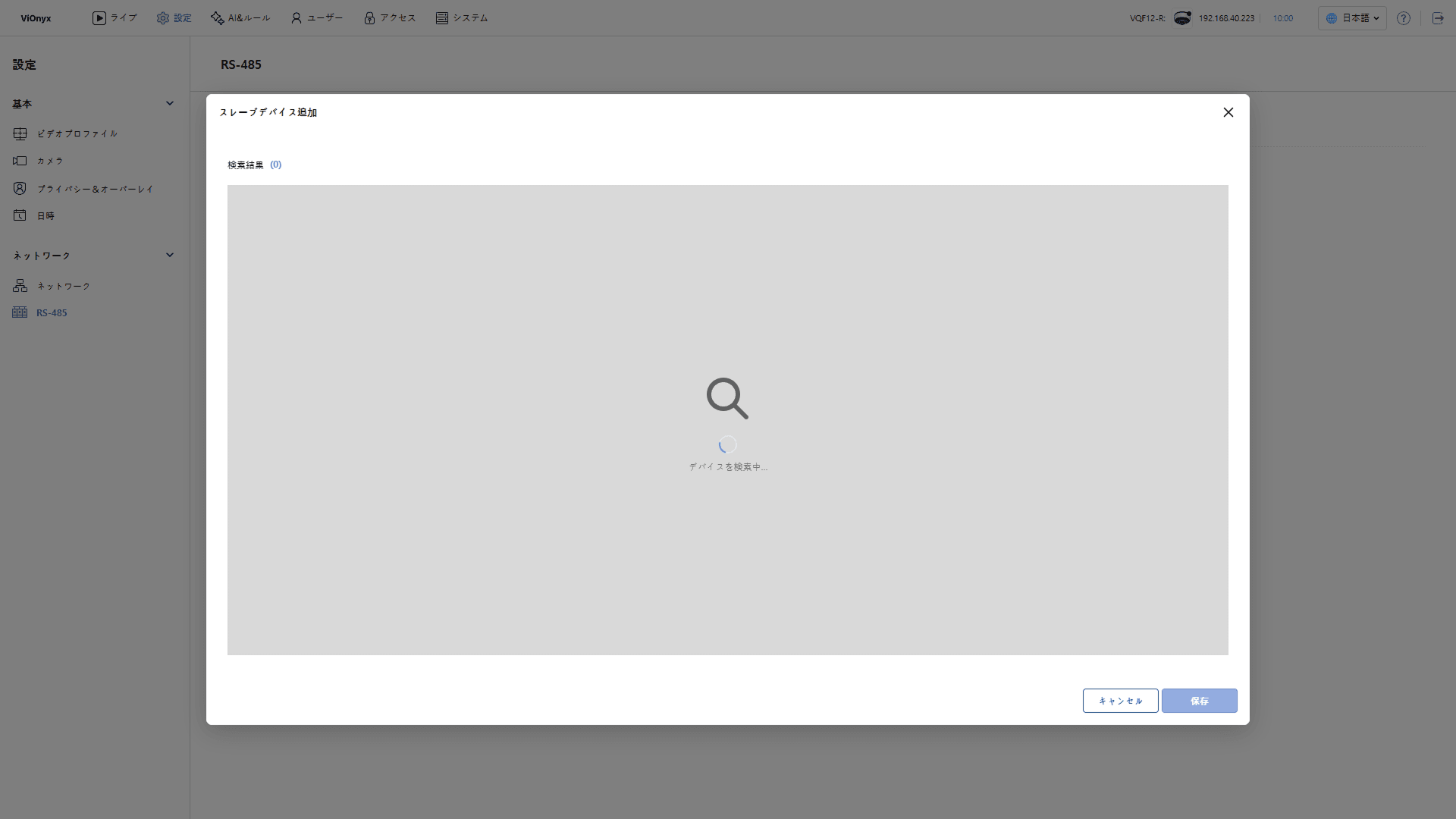

4. スレーブデバイス追加 ポップアップが表示され、装置検索が自動的に開始されます。検索が終了するまでお待ちください。

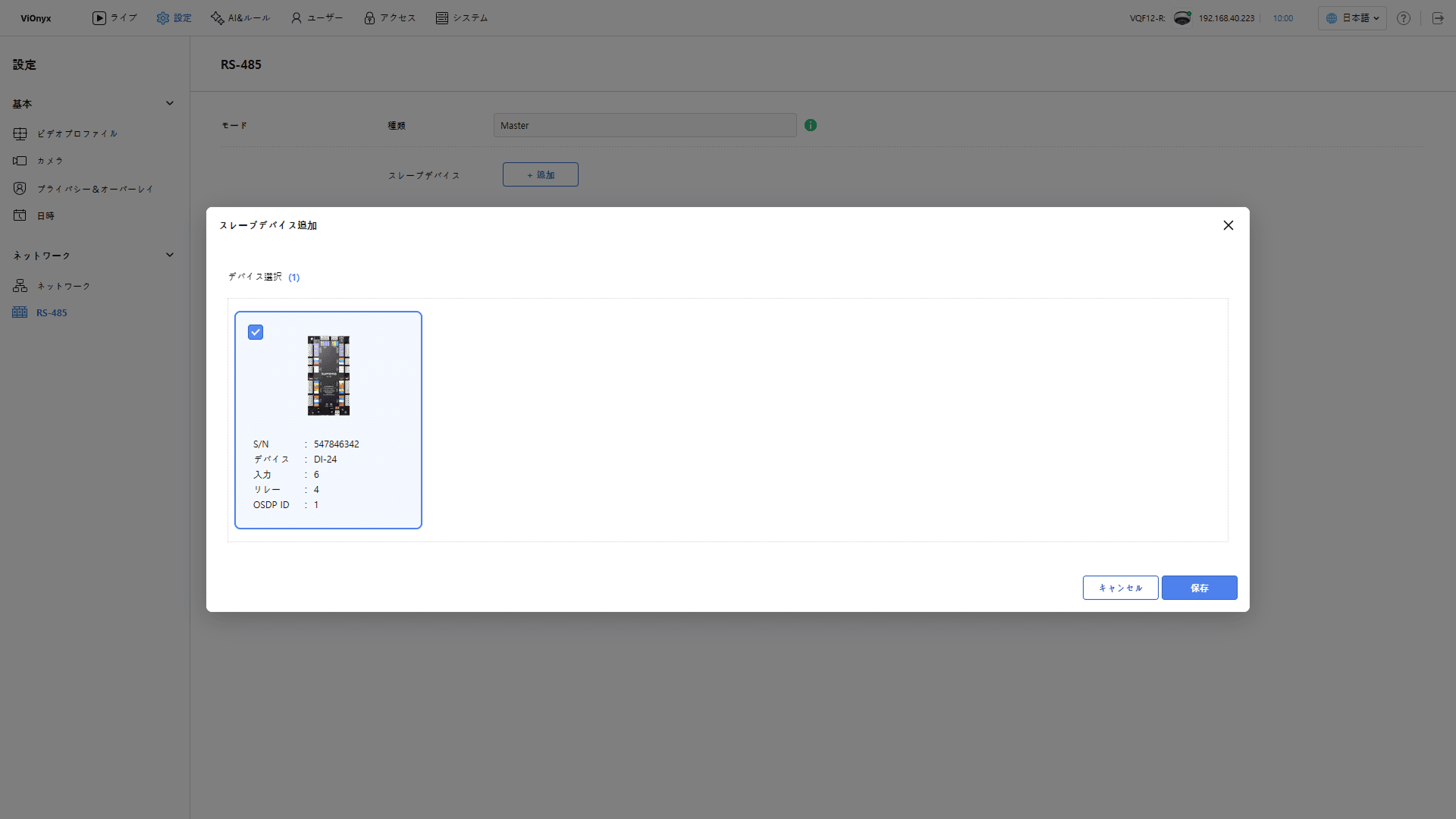

5. 検索結果で追加するデバイスのチェックボックスを選択します。複数のデバイスを選択できます。



   検索されたデバイスには、以下の情報が含まれます。

   • S/N: デバイスのシリアル番号

   • デバイス: デバイスのモデル名

   • 入力: 入力端子数

   • リレー: リレー端子数

   • OSDP ID: デバイスに割り当てられたOSDP ID

6. 選択したデバイスを登録するには、保存 ボタンをクリックします。一つ以上のデバイスを選択すると、ボタンが有効になります。

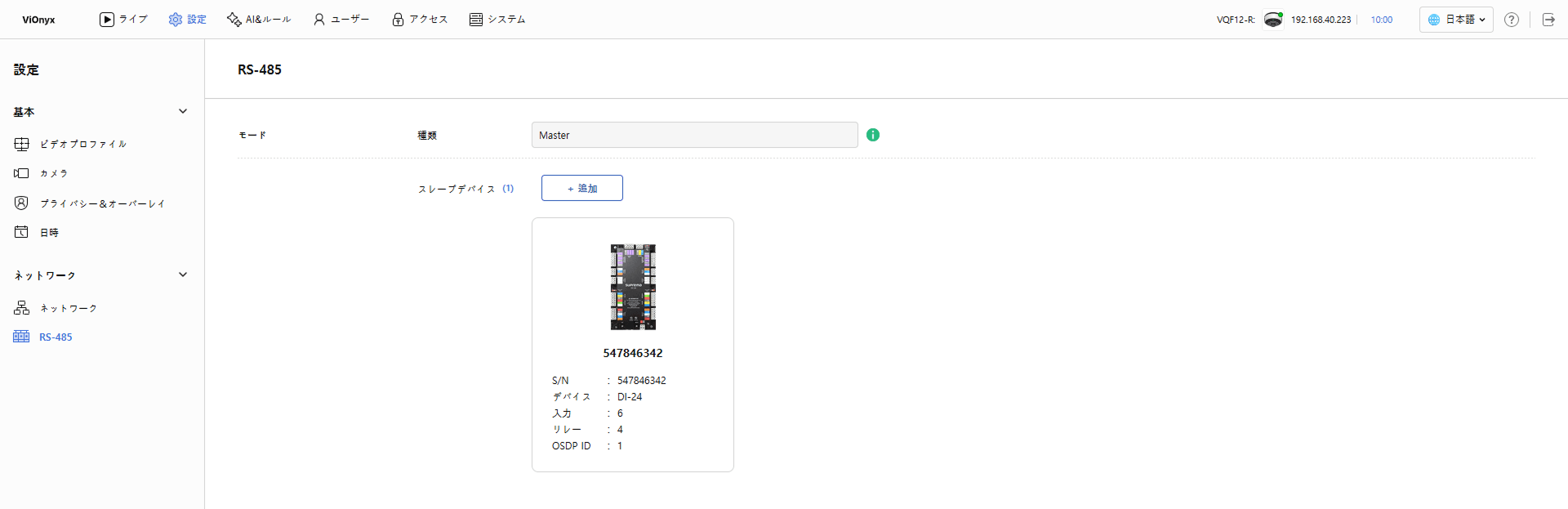

デバイスの登録に成功すると、画面右上に成功メッセージが表示されます。スレーブデバイス一覧には、デバイスがOSDP ID順に表示されます。デバイス名はシリアル番号で自動設定され、スレーブデバイスの編集で変更できます。

デバイスが見つからない場合

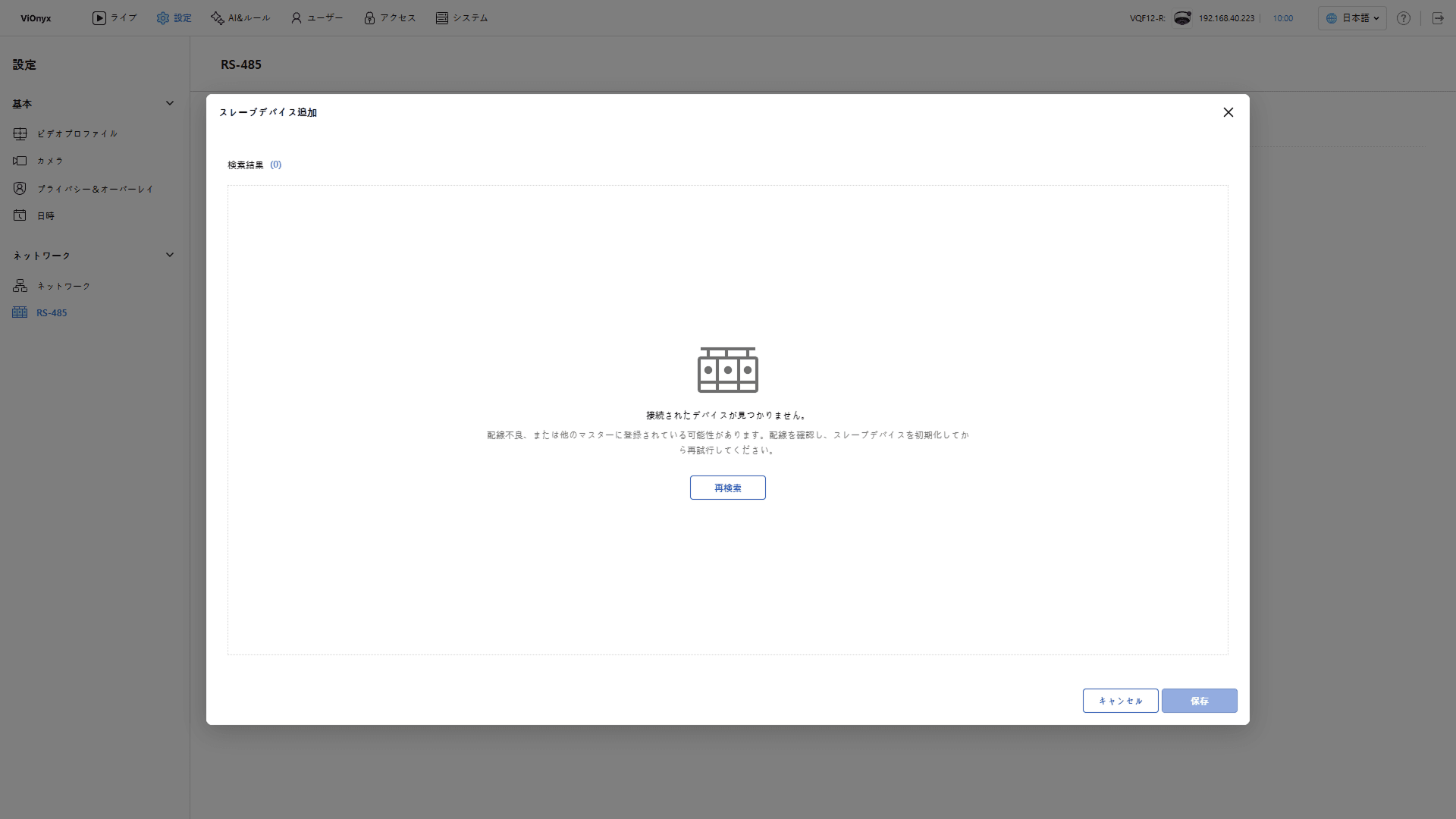

検索結果に接続されたデバイスが見つかりません。メッセージが表示されたら、次の事項を確認して再検索 ボタンをクリックします。

• スレーブデバイスのRS-485配線が正しく接続されていることを確認します。

• スレーブデバイスが別のマスターデバイスに登録されている場合は、デバイスを初期化します。

• スレーブ装置に OSDP ID が割り当てられているか確認してください。

スレーブデバイスの状態確認

スレーブデバイス一覧で、登録したデバイスの情報と接続状態を確認できます。

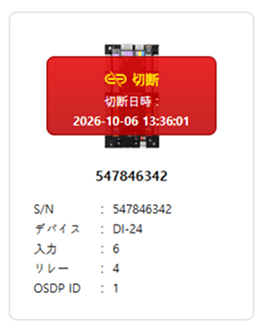

デバイスとカメラの通信が切断されると、デバイスカードに切断表示とともに切断日時が表示されます。デバイスの電源とRS-485配線を確認します。デバイスが再接続されると、表示が消えます。

情報

スレーブデバイスの接続および切断の記録は、システムログで確認できます。詳細についてはシステムログを確認するを参照してください。

スレーブデバイスの編集

登録したスレーブデバイスの名前を変更できます。

1. 画面左上の 設定 メニューをクリックしてください。

2. 画面左のサイドバーで ネットワーク → RS-485をクリックします。

3. 編集するデバイスカードにマウスポインターを合わせ、右上の ボタンをクリックしてください。

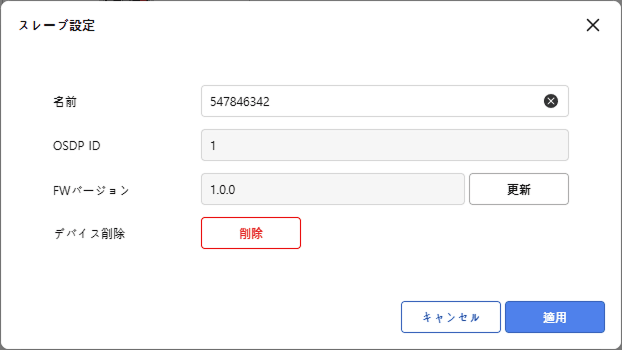

4. スレーブ設定 ポップアップで、名前 入力フィールドに新しい名前を入力してください。



5. 変更を保存するには、適用 ボタンをクリックしてください。

変更が正常に保存されると、画面右上に成功メッセージが表示されます。

情報

スレーブ設定 ポップアップでは OSDP ID を確認するだけで、変更できません。

スレーブデバイスのファームウェア更新

スレーブ設定 ポップアップで、スレーブデバイスの現在のファームウェアバージョンを確認し、更新できます。

1. 画面左上の 設定 メニューをクリックしてください。

2. 画面左のサイドバーで ネットワーク → RS-485をクリックします。

3. 更新するデバイスカードにマウスポインターを合わせ、右上の ボタンをクリックしてください。

4. スレーブ設定 ポップアップの FWバージョン で現在のバージョンを確認し、更新 ボタンをクリックしてください。

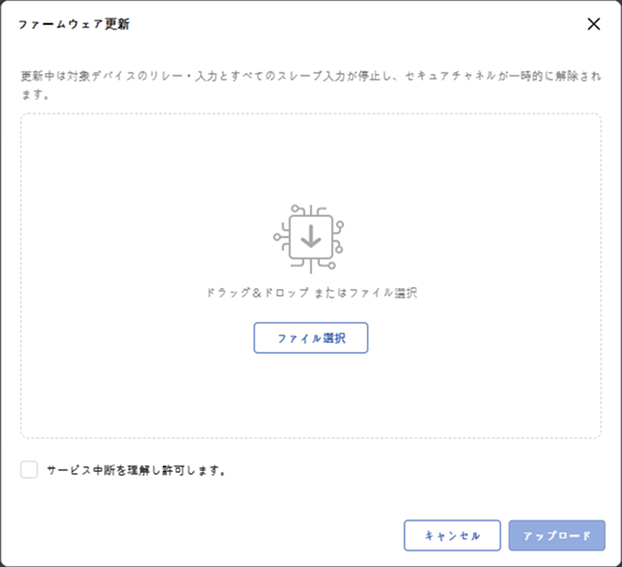

5. ドラッグ＆ドロップするか、ファイル選択 ボタンをクリックしてファームウェアファイルを選択してください。



6. 更新中のサービス中断に関する案内を確認し、サービス中断を理解し許可します。 チェックボックスを選択してください。

7. 更新を開始するには アップロード ボタンをクリックしてください。

更新中は進行状況と進行率が表示されます。スレーブデバイスのファームウェア更新の成功と失敗の記録は、システムログで確認できます。

注意

• 更新中は、対象デバイスのリレーと入力、およびすべてのスレーブデバイスの入力が停止し、セキュアチャネルが一時的に解除されます。デバイスを使用しない時間帯に更新してください。

• 更新中はデバイスの電源を切ったり、RS-485 配線を外したりしないでください。

• 別のファームウェア更新が進行中の場合、更新を開始できません。進行中の更新が完了してから、再試行してください。

スレーブデバイスの削除

使用しなくなったスレーブデバイスを削除できます。デバイスを個別に削除するか、複数のデバイスを選択して一括で削除できます。

注意

AI ルールで使用中のデバイスは削除できません。削除を試みると、そのデバイスを使用しているルール名が表示されます。まず、該当ルールからデバイスのリレー設定を削除し、再試行してください。ルールの修正方法については、AIルールの設定をご参照ください。

デバイスを一台ずつ削除

1. 画面左上の 設定 メニューをクリックしてください。

2. 画面左のサイドバーで ネットワーク → RS-485をクリックします。

3. 削除するデバイスカードにマウスポインターを合わせ、右上の ボタンをクリックしてください。

   • または ボタンをクリックし、スレーブ設定 ポップアップウィンドウで 削除 ボタンをクリックしてください。

4. デバイス削除 ポップアップウィンドウが表示されたら、適用 ボタンをクリックしてください。

複数のデバイスを一括で削除

1. 画面左上の 設定 メニューをクリックしてください。

2. 画面左のサイドバーで ネットワーク → RS-485をクリックします。

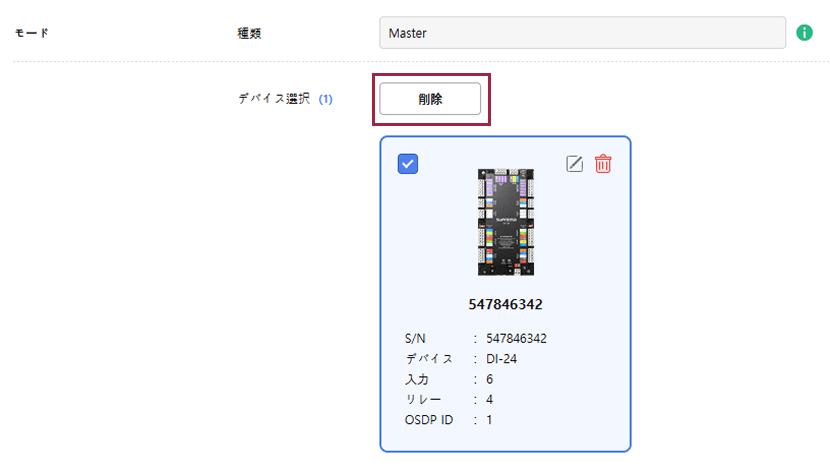

3. 削除するデバイスカードのチェックボックスをそれぞれ選択してください。 デバイス選択 の横に、選択したデバイス数が表示されます。



4. 削除 ボタンをクリックしてください。

5. デバイス削除 ポップアップウィンドウが表示されたら、適用 ボタンをクリックしてください。

デバイスの削除に成功すると、画面右上に削除成功メッセージが表示されます。

トラブルシューティング

スレーブデバイスを追加、修正、削除するときに、次のエラーメッセージが表示されることがあります。

メッセージ	原因と対処
スレーブデバイスの登録に失敗しました。配線を確認して再試行してください。	デバイスと通信できませんでした。 RS-485 配線を確認してから再試行してください。
スレーブデバイスは最大8台まで登録できます。	すでに8台登録されています。使用していないデバイスを削除してから再度追加してください。
同じシリアル番号のデバイスがすでに登録されています。	同じシリアル番号のデバイスがすでに一覧にあります。一覧を確認してください。
このOSDP IDはすでに使用されています。	別のデバイスが同じ OSDP ID を使用しています。スレーブデバイスで OSDP ID を変更してから再度検索してください。
バス上の他のデバイスとOSDP IDが競合しています。	RS-485 バス上の別のデバイスと OSDP ID が重複しています。スレーブデバイスで OSDP ID を変更してから再度検索してください。
OSDP ID 0（未割当）のデバイスは登録できません。デバイスでアドレスを割り当てて再検索してください。	OSDP ID が 0（未割り当て）のデバイスです。デバイスで OSDP ID を割り当ててから再度検索してください。
デバイス検索がタイムアウトしました。	検索時間内にデバイスが応答しませんでした。配線を確認してから再度検索してください。
スレーブデバイスはルールで使用中です。	デバイスはAIルールで使用中です。該当ルールからデバイスのリレー設定を削除してから再試行してください。
RS-485を初期化しています。しばらくお待ちください。	カメラがRS-485ポートを準備中です。しばらくしてから再試行してください。
