패널에 장치 추가 및 관리하기

BioStar Air 시스템은 마스터 장치인 CS-20 패널을 중심으로 여러 종류의 보조 장치를 연결할 수 있습니다. RS-485, OSDP, Wiegand 등 다양한 통신 프로토콜을 지원하여 기존 보안 시스템과의 용이하게 통합할 수 있습니다. 이 문서에서는 보조 장치 구성, 관리, 삭제 방법을 안내합니다.

보조 장치 구성

CS-20을 등록한 후, 다음 중 하나의 방식으로 보조 장치를 구성할 수 있습니다:

보조 장치	설명
슈프리마 RS-485 장치	XPass D2 및 OM-120 장치에 기존 RS-485 배선과 표준 통신 프로토콜 사용
OSDP 장치	보안 강화 통신 프로토콜 사용
Wiegand 장치	카드 리더 등 기존 Wiegand 호환 장치

슬레이브 장치 구성

RS-485 통신을 지원하는 장치를 CS-20에 연결하여 슬레이브 장치로 구성할 수 있습니다. 슬레이브 장치는 패널 목록에서 CS-20 아래에 계층적으로 표시됩니다.

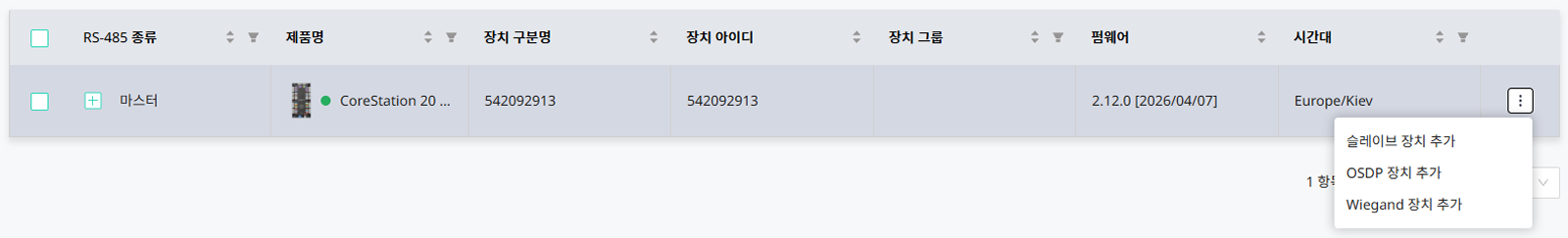

1. 패널 목록에서 등록된 CS-20 패널의 가장 오른쪽에 있는 버튼을 클릭하세요.

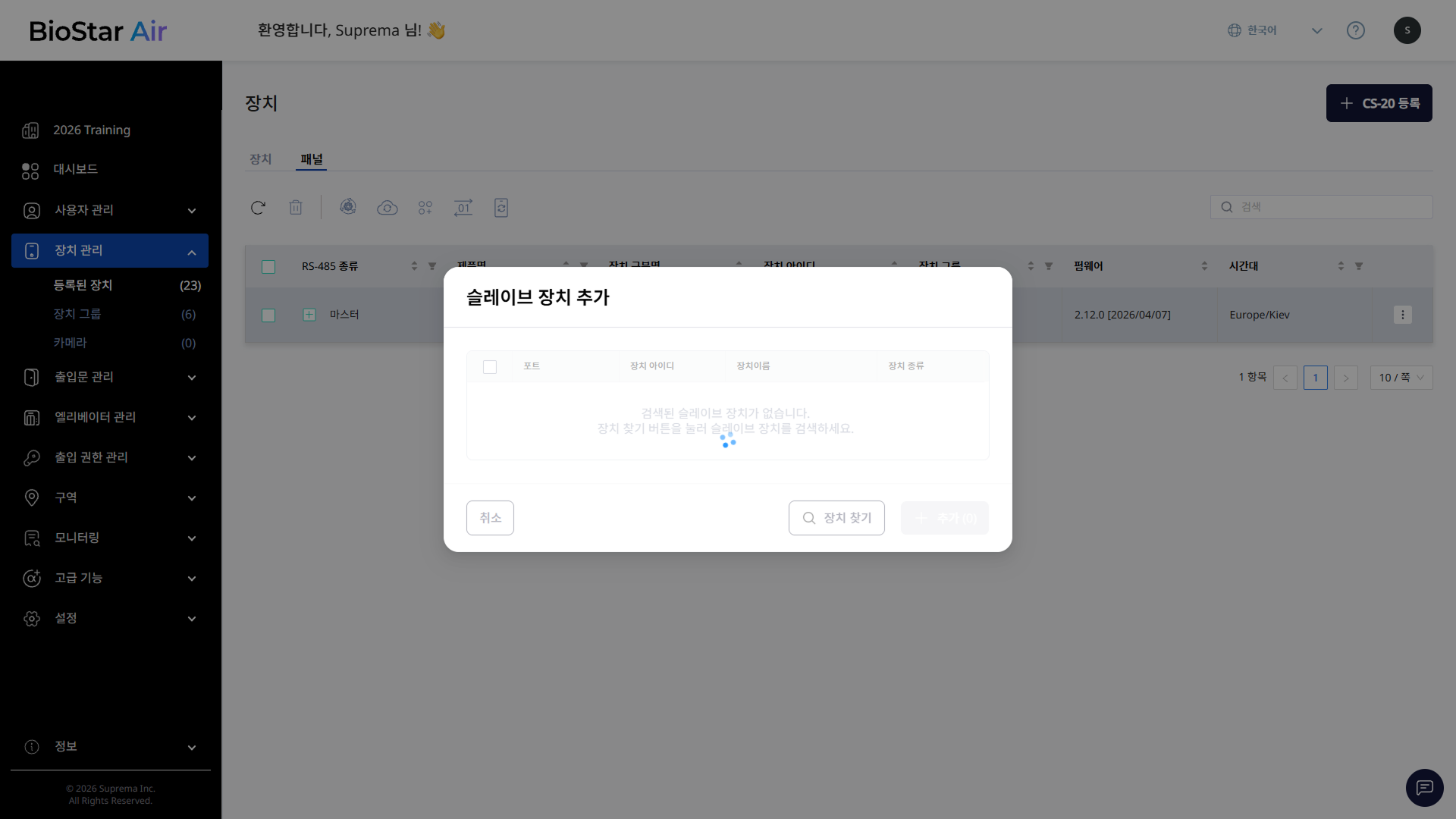

2. 팝업 메뉴에서 슬레이브 장치 추가를 클릭하면 슬레이브 장치 추가 창이 나타납니다.



   검색된 슬레이브 장치가 없으면 장치 찾기 버튼을 클릭해 CS-20과 연결된 장치를 다시 검색할 수 있습니다.

3. 연결된 슬레이브 장치가 목록에 표시되면, 각 장치 옆의 체크박스를 클릭해 추가할 장치를 선택하세요.

4. 선택을 완료하면 추가 버튼을 클릭하세요.

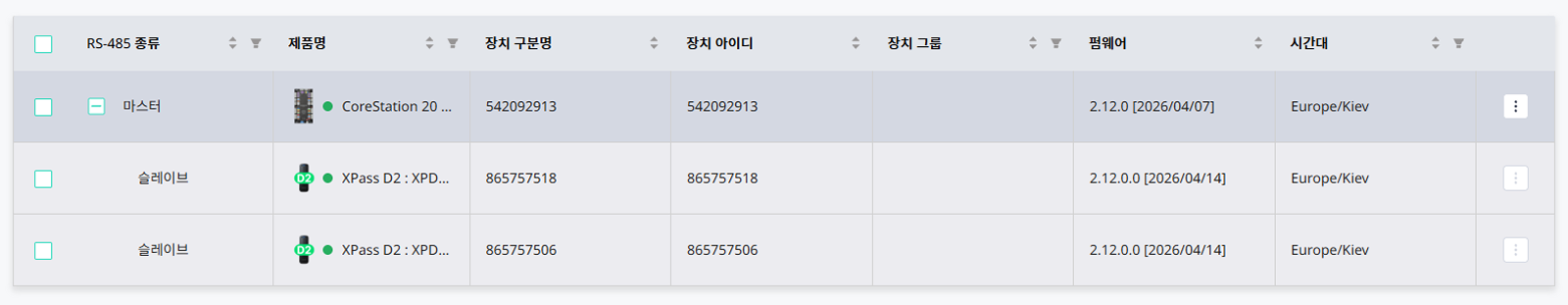

연결된 슬레이브 장치가 CS-20 아래에 계층적으로 표시됩니다. 이제 패널 목록에서 CS-20과 연결된 모든 장치를 한눈에 확인할 수 있습니다.

알아두기

• 슬레이브 장치의 정보 수정 및 관리 방법에 대한 자세한 내용은 등록된 엣지 장치 관리하기를 참고하세요.

• 슬레이브 장치 정보 및 설정 옵션에 대한 자세한 내용은 장치 및 패널 설정 옵션 안내를 참고하세요.

• XPass D2 장치 업그레이드에 대한 자세한 내용은 펌웨어 업그레이드를 참고하세요.

OSDP 장치 구성

OSDP(Open Supervised Device Protocol)는 보안이 강화된 통신 프로토콜입니다. 높은 보안이 필요한 환경에서 OSDP 호환 장치를 CS-20에 연결하세요.

1. 패널 목록에서 등록된 CS-20 패널의 가장 오른쪽에 있는 버튼을 클릭하세요.



2. 팝업 메뉴에서 OSDP 장치 추가를 클릭하세요.

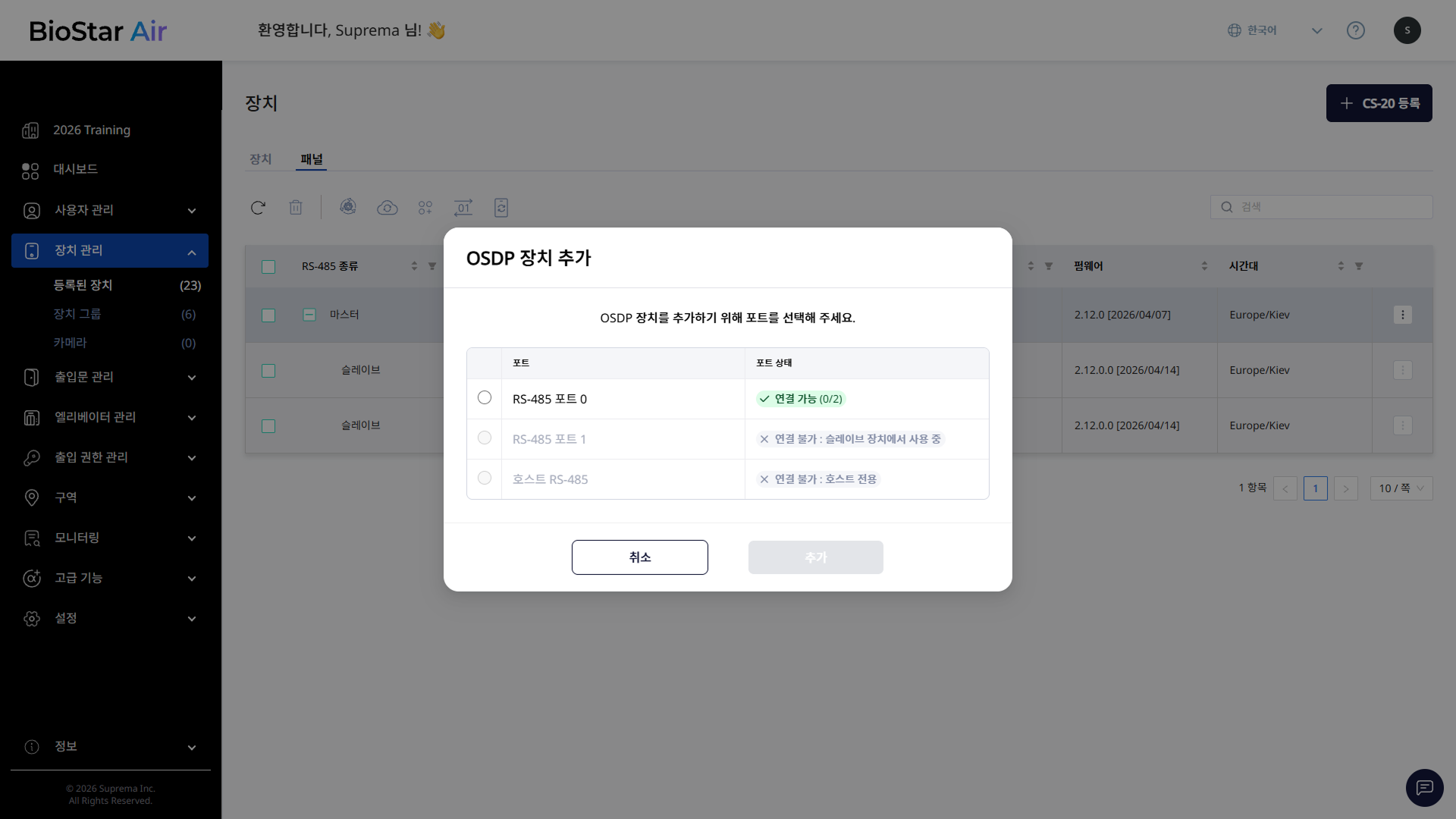

3. OSDP 장치 추가 창이 나타나면 장치를 추가하기 위한 포트를 선택하세요.



4. 포트를 선택한 후 추가 버튼을 클릭하세요.

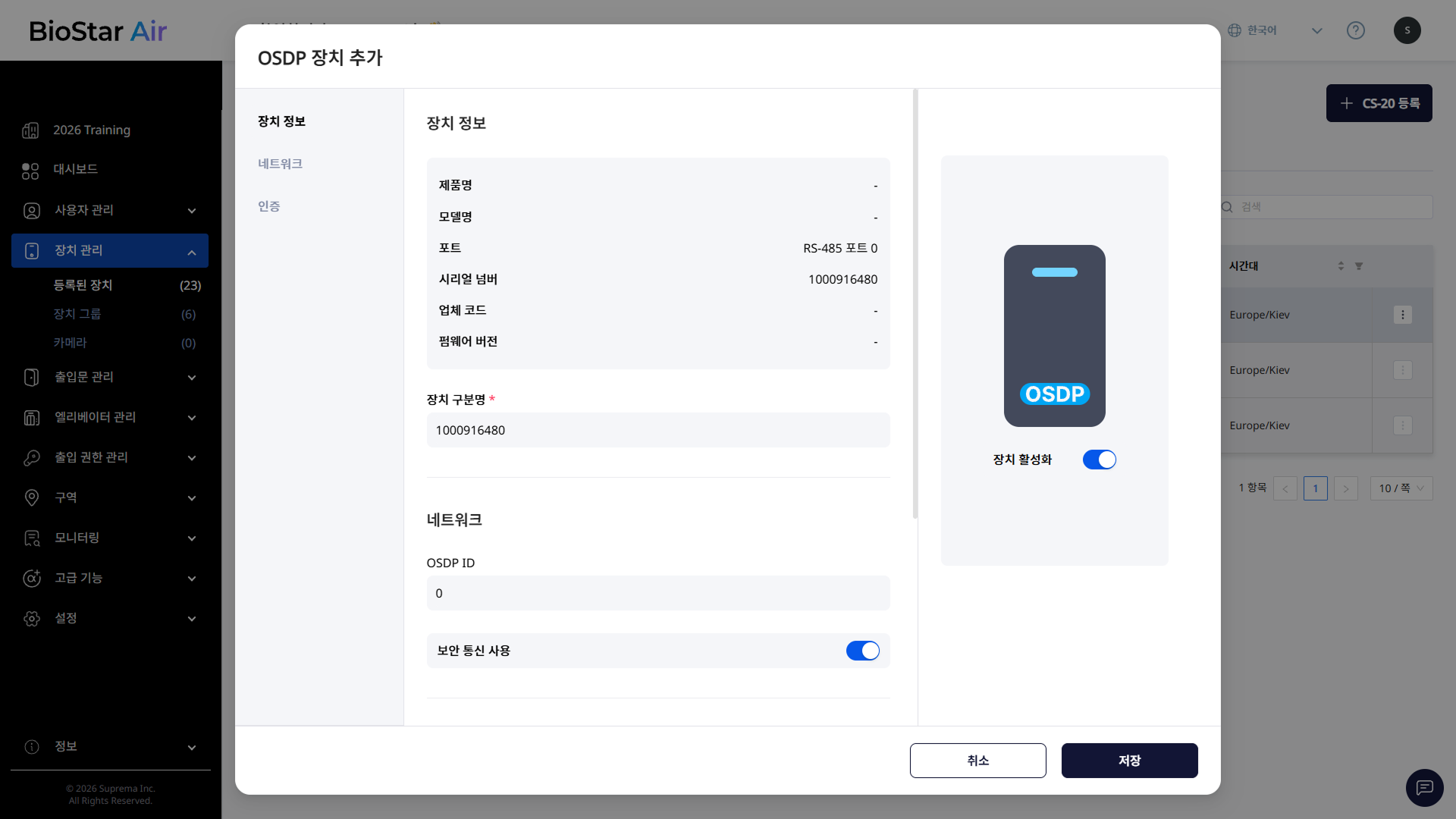

5. OSDP 장치 추가 창에서 필요한 설정을 완료한 후 저장 버튼을 클릭하세요.



Wiegand 장치 구성

Wiegand는 출입 제어 시스템에서 널리 사용되는 통신 프로토콜입니다. CS-20에 Wiegand 장치를 연결하여 Wiegand 슬레이브 장치로 구성할 수 있습니다.

1. 패널 목록에서 등록된 CS-20 패널의 가장 오른쪽에 있는 버튼을 클릭하세요.



2. 팝업 메뉴에서 Wiegand 장치 추가를 클릭하세요.

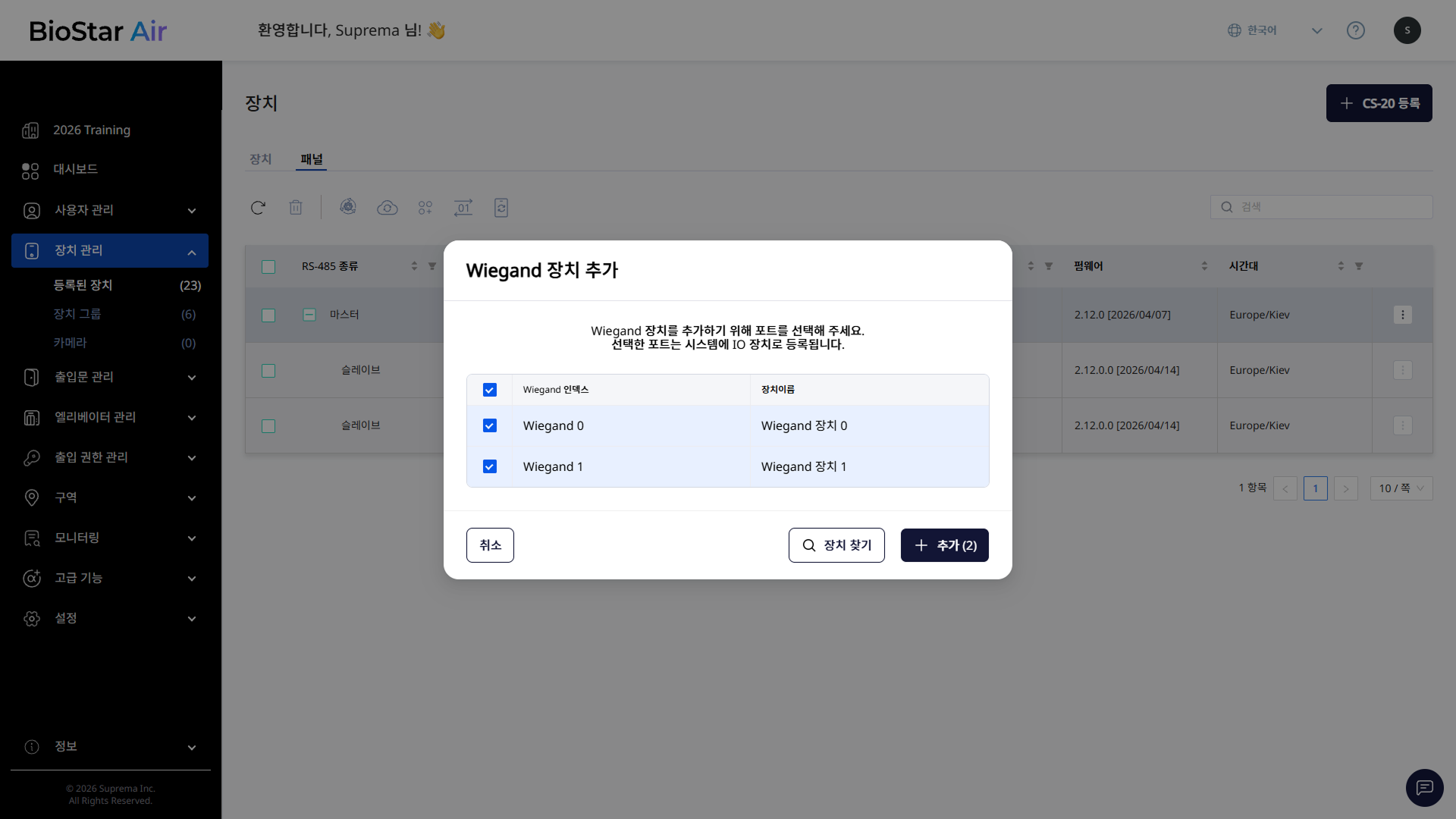

3. Wiegand 장치 추가 창이 나타나면 장치를 추가하기 위한 포트를 선택하세요.



4. 포트를 선택한 후 추가 버튼을 클릭하세요.

OSDP/Wiegand 장치 정보 수정

1. 화면 왼쪽 사이드바에서 장치 관리 → 등록된 장치를 클릭하세요.

2. 패널 탭을 클릭하세요.

3. 목록에서 마스터 장치의 + 아이콘을 클릭해 연결된 보조 장치 목록을 확장하세요.

4. 정보를 수정할 OSDP 또는 Wiegand 보조 장치를 클릭하세요.

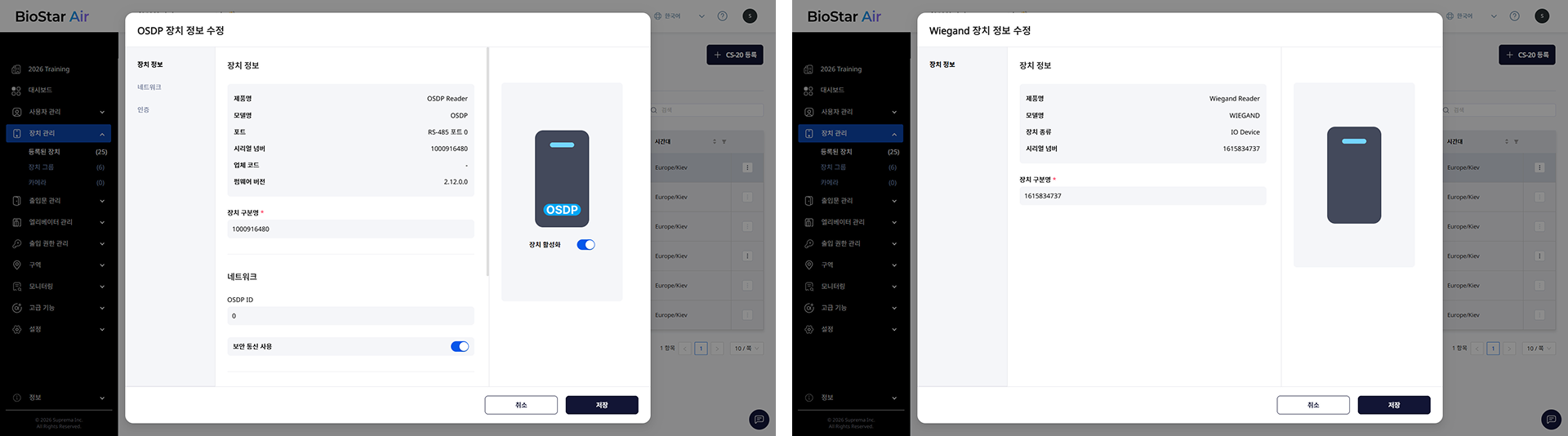

5. 장치 정보 수정 창이 나타나면 세부 정보 또는 설정을 수정하세요.



   • OSDP 장치: 장치 이름, 네트워크 설정, 인증 설정(RF 카드, RF 카드 + PIN), 인증 대기 시간을 설정할 수 있습니다.

   • Wiegand 장치: 장치 이름을 수정할 수 있습니다.

6. 변경 사항을 저장하려면 하단의 저장 버튼을 클릭하세요.

보조 장치 삭제

1. 화면 왼쪽 사이드바에서 장치 관리 → 등록된 장치를 클릭하세요.

2. 패널 탭을 클릭하세요.

3. 목록에서 마스터 장치의 + 아이콘을 클릭해 연결된 보조 장치 목록을 확장하세요.

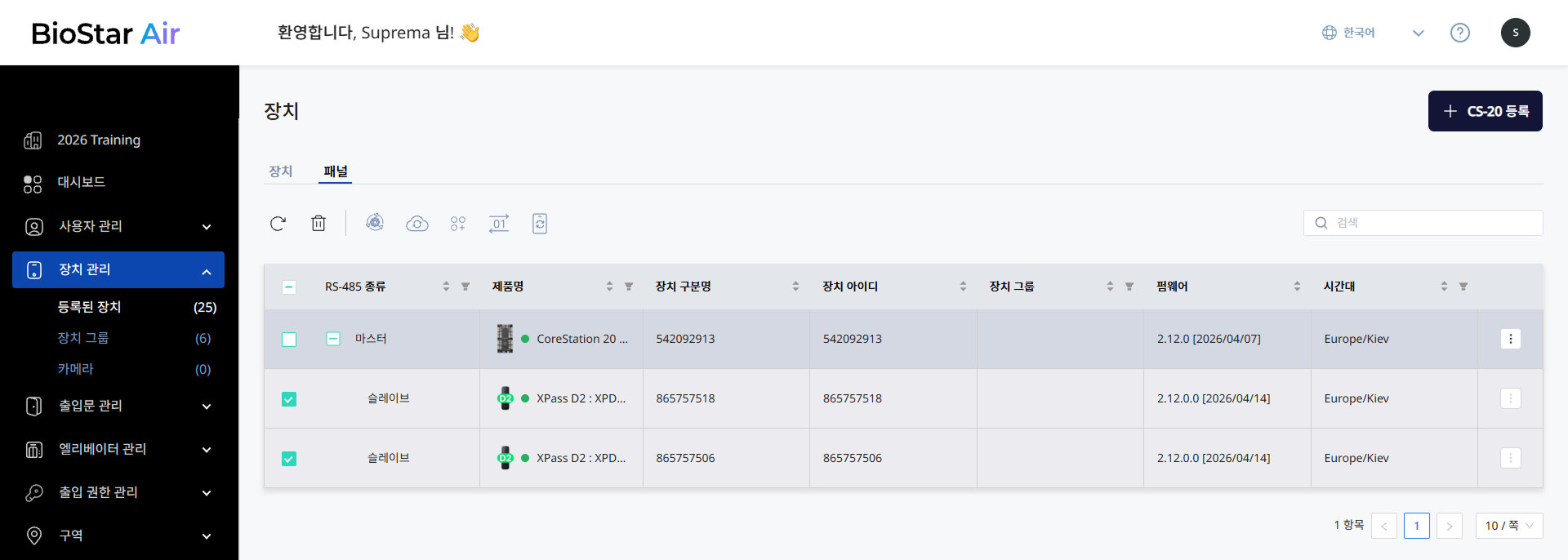

4. 삭제하려는 보조 장치의 체크박스를 클릭하세요.

5. 목록 상단의 버튼을 클릭하세요.



6. 팝업 메시지 창이 나타나면 확인 버튼을 클릭하세요.
