맵 모니터링하기

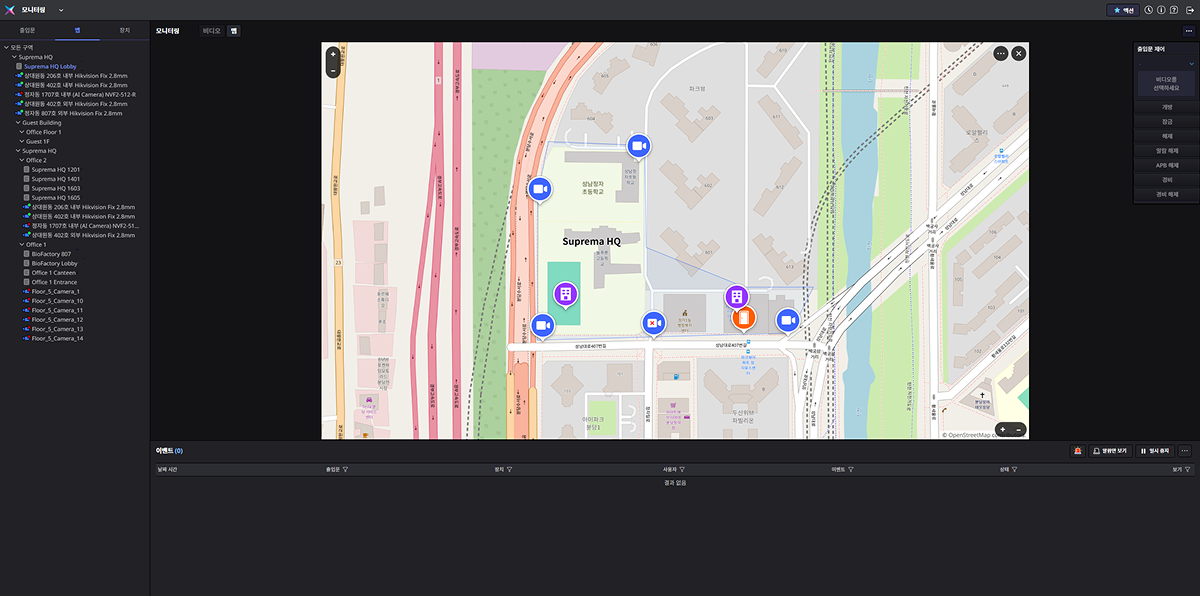

맵 모니터링 기능을 통해 구역과 구역 내 층별 출입문, 카메라 현황을 실시간으로 확인하고, 제어하는 방법을 안내합니다. 맵 모니터링은 구글 지도와 연동된 시각적 인터페이스를 통해 구역(Area)과 층(Floor)을 손쉽게 탐색하며, 출입문 제어, 카메라 영상 재생 등 다양한 기능을 활용할 수 있습니다.
모니터링 페이지는 런처 페이지에서 모니터링을 클릭하거나 화면 왼쪽 상단의 바로 가기 목록에서 모니터링을 선택하여 진입할 수 있습니다.

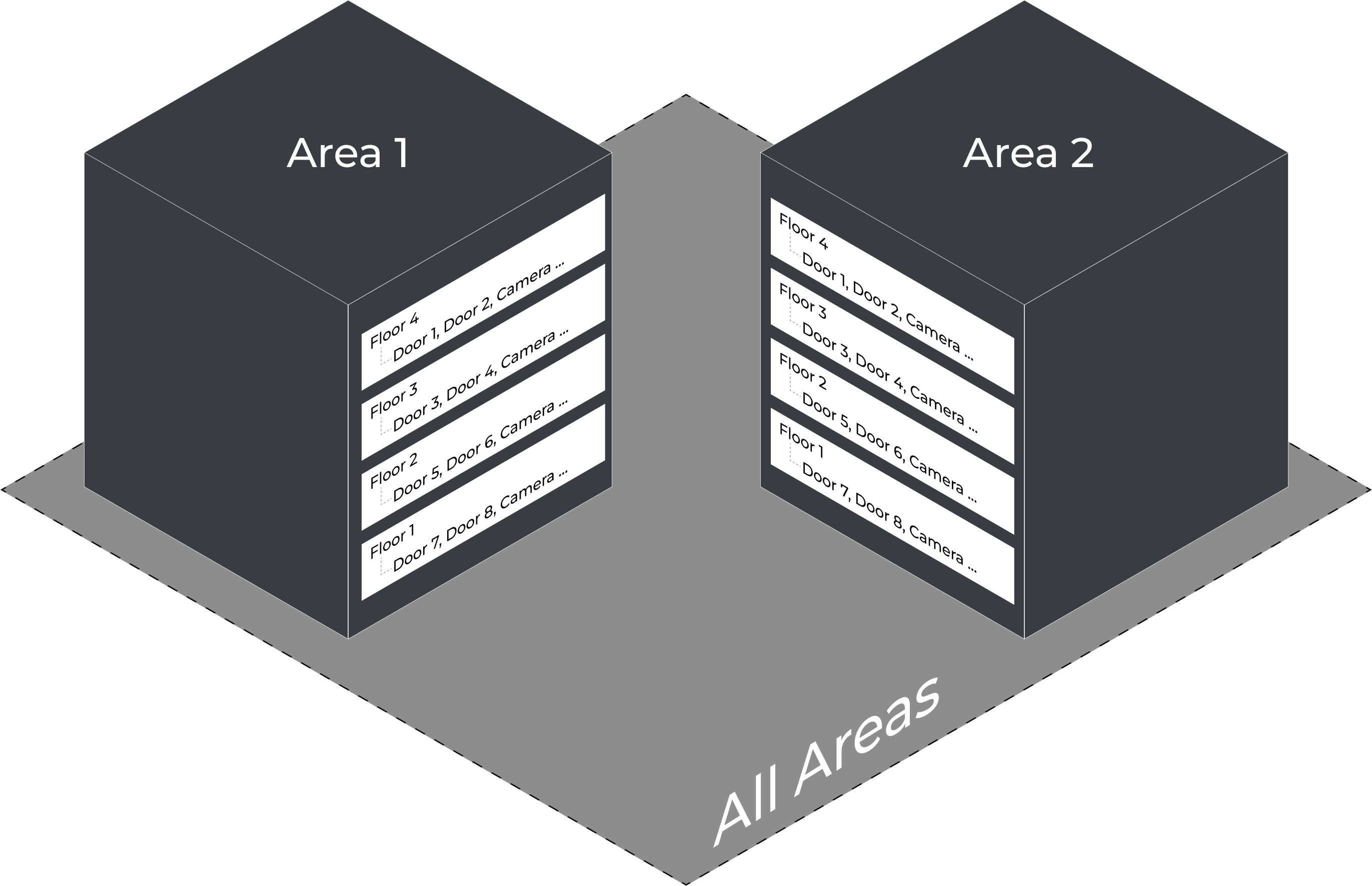

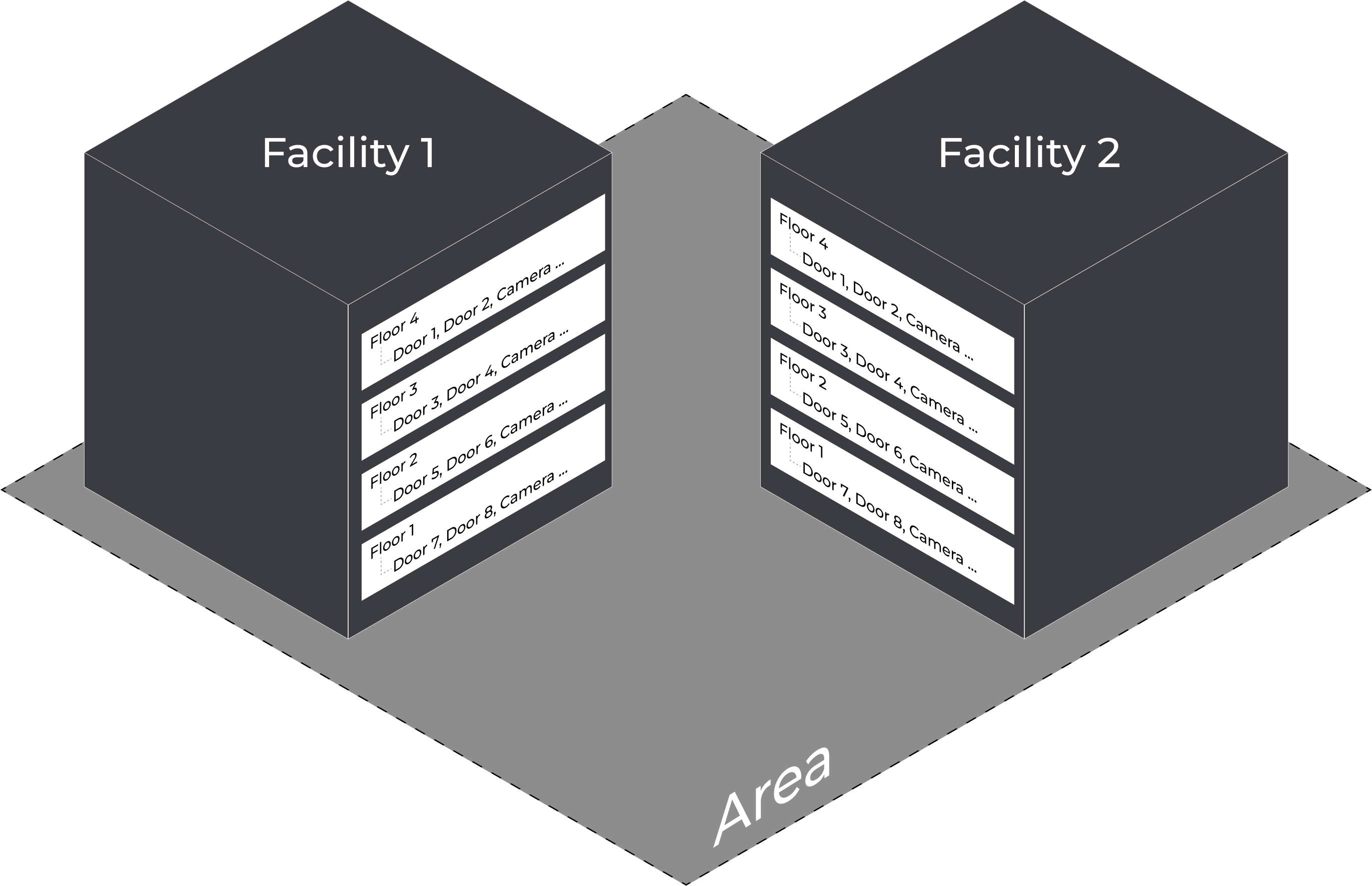

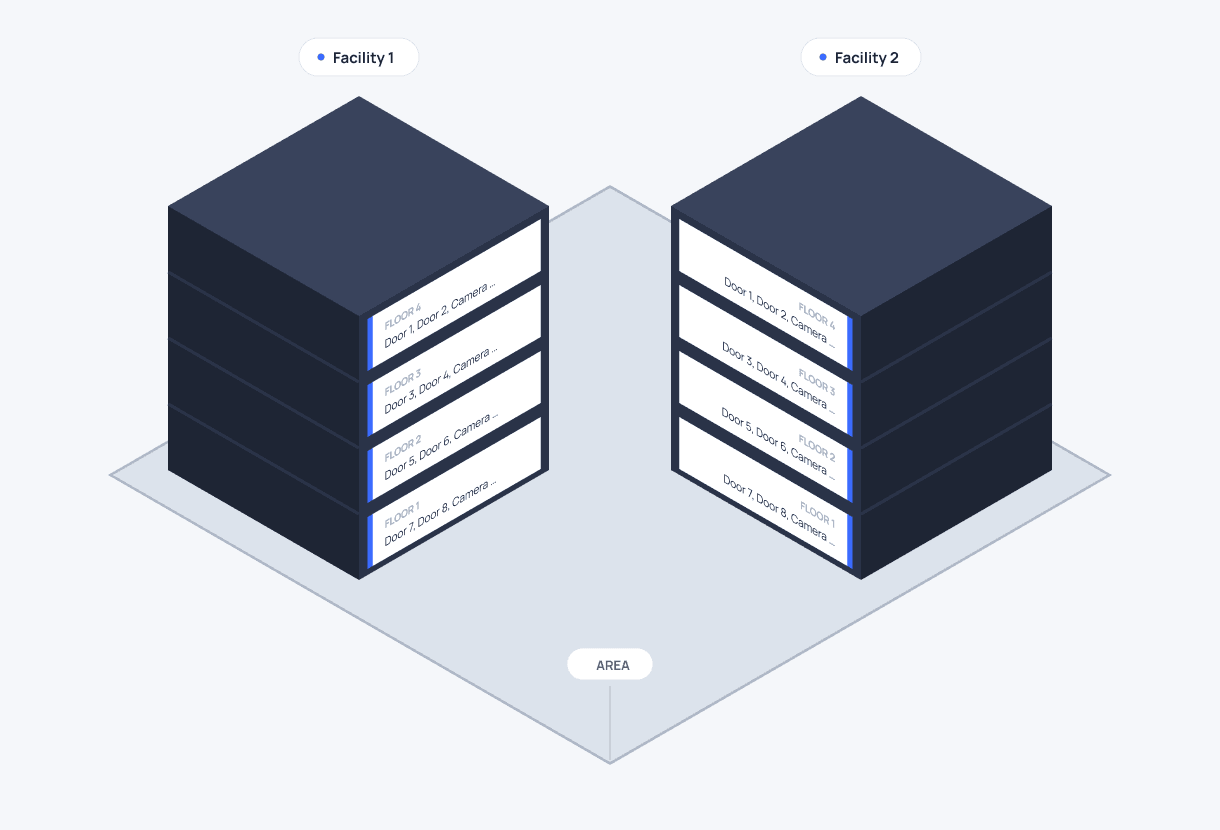

BioStar X에서는 한 개의 구역(Area)에 여러 개의 층을 구성할 수 있습니다. 한 개의 층(Floor)에는 도면을 기준으로 출입문(Door), 카메라(Camera)를 설정해 모니터링할 수 있습니다. 아래 그림을 참고하세요.

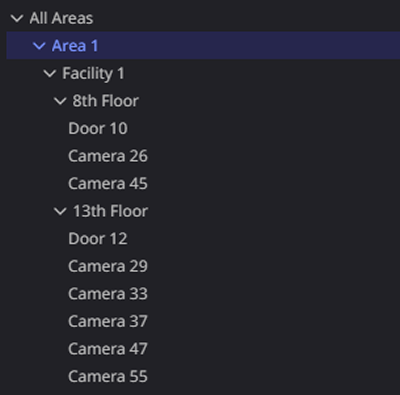

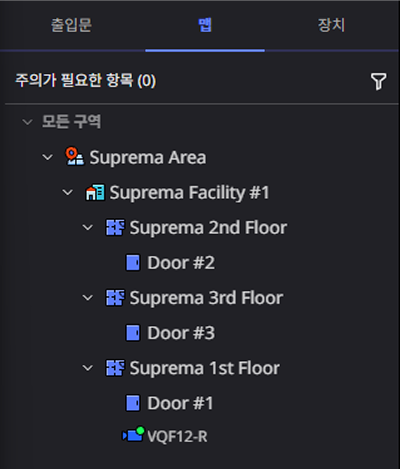

그림과 같이 구성한 지역을 구글 지도와 연동하여 지도 위의 구역(Area) → 층(Floor) 순으로 접근하여 출입문과 카메라를 모니터링하고 제어할 수 있습니다. 이러한 구조는 모니터링 페이지의 사이드바에서도 같은 구조로 확인할 수 있습니다.
맵을 구성하는 방법에 대한 자세한 내용은 다음 문서를 참고하세요.
구성 요소 및 옵션 기능
구성 요소
맵 또는 층에 표시되는 구성 요소는 구역(Area)과 구역과 연결된 카메라를 확인할 수 있습니다. 구역을 통해서 층(Floor)으로 접근할 수 있습니다. 층에는 출입문과 카메라를 확인할 수 있습니다.
| 구성 요소 | 설명 |
|---|---|
 | 구역(Area): 구역을 클릭하면 해당 구역에 설정된 층(Floor)으로 진입할 수 있습니다. |
 | 출입문: 출입문을 클릭하면 해당 출입문을 제어할 수 있는 팝업 메뉴가 표시됩니다. 제공하는 기능에 대한 자세한 내용은 다음 문서를 참고하세요. |
 | 카메라: 카메라를 클릭하면 해당 구역의 영상을 재생할 수 있습니다. |
 | 카메라 오류: 카메라가 연결되지 않았거나, 전원이 꺼져 있는 경우에 표시됩니다. |
옵션 기능
맵 또는 층에서 제공하는 옵션 기능은 아래와 같습니다.
| 기능 | 설명 |
|---|---|
 /  | 맵의 왼쪽 위, 오른쪽 아래에 위치한 버튼을 클릭해 확대/축소할 수 있습니다. 또는 마우스 휠을 사용하여 맵을 확대하거나 축소할 수 있습니다. |
| 버튼을 클릭하면 추가 기능을 이용할 수 있습니다. | |
| 비디오 타일에 위치한 맵 또는 층을 닫으려면 오른쪽 위에 버튼을 클릭하세요. | |
| 아이콘을 클릭한 상태에서 드래그하면 맵을 다른 위치로 이동할 수 있습니다. |
-
맵 위에서 마우스를 클릭한 상태로 드래그하면 위치를 이동할 수 있습니다. 기본 동작 방식은 구글 지도 환경과 동일합니다.
-
맵을 더블 클릭하면 전체 화면으로 확대됩니다. 다시 더블 클릭하거나 ESC 키를 누르면 원래 크기로 돌아갑니다.
상태 점검하기

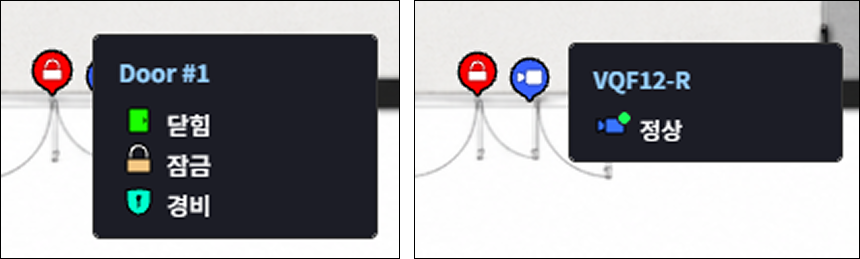

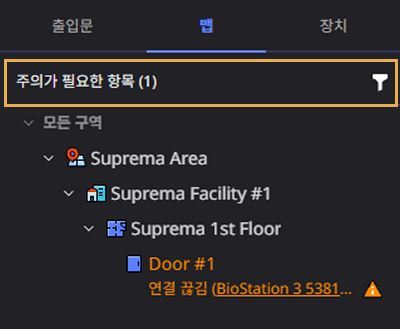

화면 왼쪽 사이드바에서 각 구역의 출입문과 카메라 상태를 점검할 수 있습니다. 각 아이콘별 상태는 아래를 참고하세요.
| 상태 아이콘 | 설명 |
|---|---|
| 커뮤니케이션 서버 오류이거나 연결이 끊긴 상태입니다. | |
| 출입문에서 알람이 발생한 상태입니다. 배회 감지, 침입 감지 등이 발생하면 해당 아이콘이 표시됩니다. | |
| 카메라가 연결된 상태입니다. | |
| 카메라가 꺼져 있거나 연결이 해제된 상태입니다. |

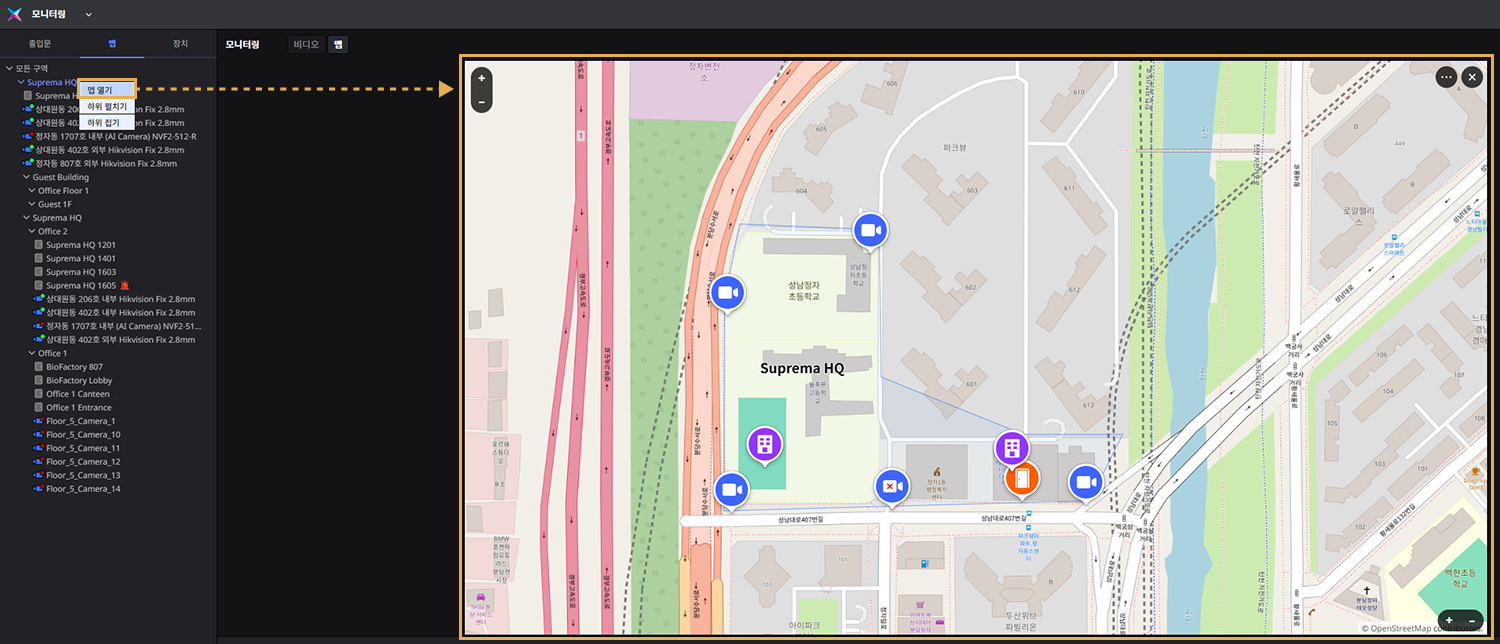

맵 열기
모든 구역에 설정된 각 구역이 구글 지도와 연동되어 있다면, 모니터링 섹션에 맵을 표시할 수 있습니다.
-
화면 왼쪽 사이드바에서 맵으로 확인할 구역을 선택하세요.
-
마우스 오른쪽 버튼을 클릭하세요.
-
팝업 메뉴에서 맵 열기를 클릭하세요.
모니터링 섹션의 비디오 타일에 선택한 구역의 맵이 표시됩니다.
-
화면 왼쪽 사이드바에서 해당 구역을 더블 클릭해도 맵을 열 수 있습니다.
-
이미지는 예시 화면입니다. 실제 화면과 다를 수 있습니다.
맵 크기 조절 및 위치 이동
맵의 크기를 조절하려면 지도 상에서 빈 구역을 클릭하세요. 각 모서리에 크기를 조절할 수 있는 핸들이 표시됩니다. 핸들을 클릭한 상태에서 드래그하여 원하는 크기로 조절하세요.
크기를 조절한 상태에서 맵을 다른 위치로 이동하려면 맵 위에 아이콘을 클릭한 상태에서 원하는 위치로 드래그하세요.
층으로 진입하기

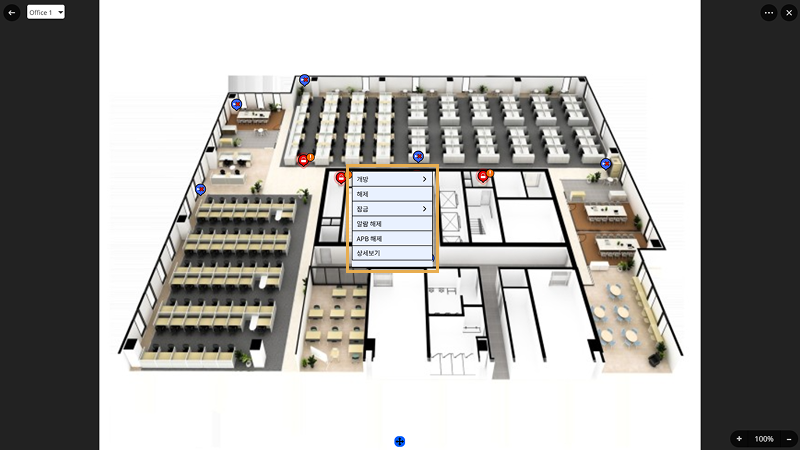

맵에서 층으로 진입하려면 구역(Area)을 클릭하세요. 팝업 메뉴에 진입할 수 있는 층 목록이 표시되면 원하는 층을 선택하세요. 선택한 층의 도면과 출입문, 카메라를 확인할 수 있습니다.
-
출입문을 클릭하면 해당 출입문을 제어할 수 있는 팝업 메뉴가 표시됩니다. 제공하는 기능에 대한 자세한 내용은 다음 문서를 참고하세요.
-
카메라를 더블 클릭하면 해당 구역의 영상을 재생할 수 있습니다.
다른 층으로 이동하기
다른 층으로 이동하려면 맵 왼쪽 상단의 선택 옵션을 클릭하고, 목록에서 이동하길 원하는 층을 선택하세요.
구역이 표시되는 맵으로 이동하려면 왼쪽 상단의 버튼을 클릭하세요.
카메라 제어하기
-
비디오 타일에 카메라 영상을 배치하고 재생하려면, 화면 왼쪽 사이드바의 맵 목록에서 카메라를 더블 클릭하세요. 또는 마우스 오른쪽 버튼을 클릭하고 팝업 메뉴에서 비디오 열기를 클릭하세요.
-
카메라의 이름, 위치 등과 같은 상세 정보를 확인하려면 화면 왼쪽 사이드바의 맵 목록에서 카메라를 선택하고 마우스 오른쪽 버튼을 클릭하세요. 팝업 메뉴에서 상세 보기를 클릭하세요.
-
비디오 타일에는 화면 왼쪽 상단부터 차례로 추가되며, 현재 화면에 추가할 공간이 없으면 에러 메시지가 표시됩니다.
-
영상 제어 방법 및 영상에 표시되는 도구에 대한 자세한 내용은 다음 문서를 참고하세요.
