스마트 카드 형식 설정하기

MIFARE, iCLASS, DESFire, iCLASS Seos와 같은 스마트 카드의 레이아웃을 설정할 수 있습니다.

스마트 카드 추가​

  1. 런처 페이지에서 설정을 클릭하세요.

  2. 화면 왼쪽 사이드바에서 크리덴셜 → 카드 형식을 클릭하세요.

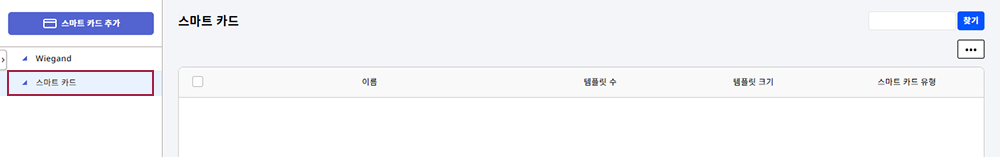

  3. 화면 왼쪽 카드 형식 목록에서 스마트 카드를 클릭하세요.

  4. 화면 왼쪽 상단의 스마트 카드 추가 버튼을 클릭하세요.

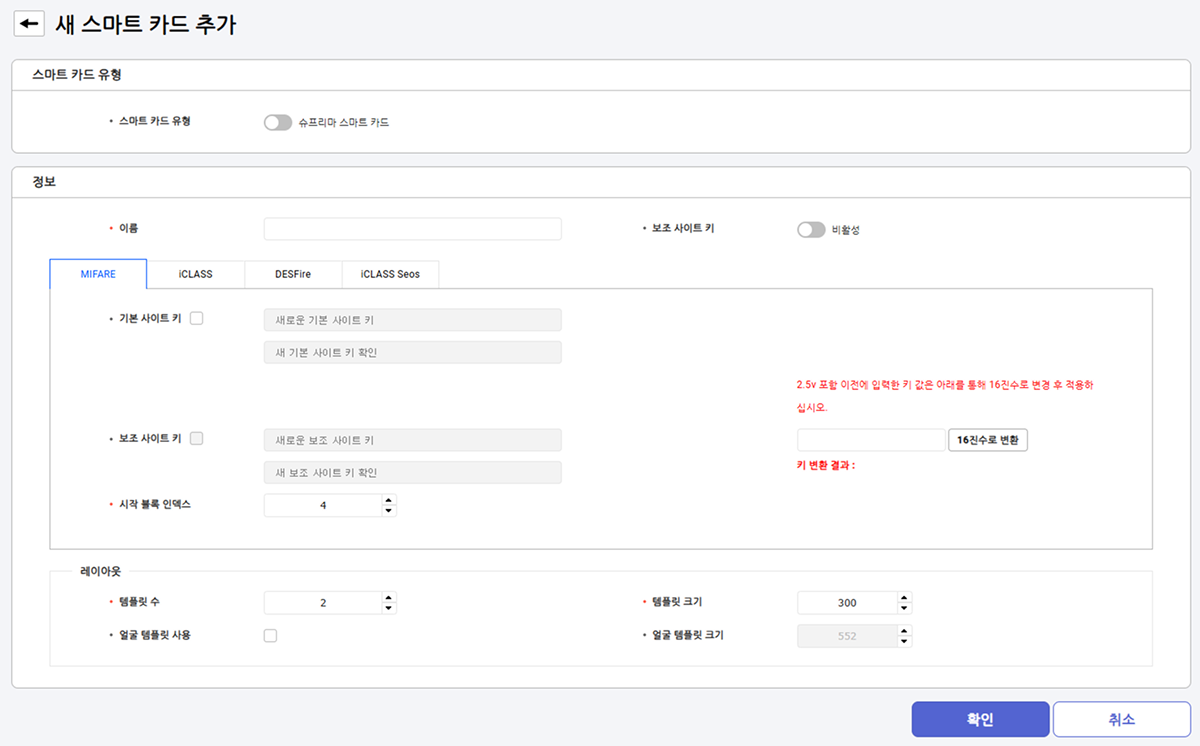

  5. 새 스마트 카드 추가 화면이 나타나면 각 항목을 설정하세요. 자세한 내용은 #smartCardType을 참고하세요.

  6. 모든 설정을 마쳤다면 확인 버튼을 클릭하세요.

스마트 카드 유형​

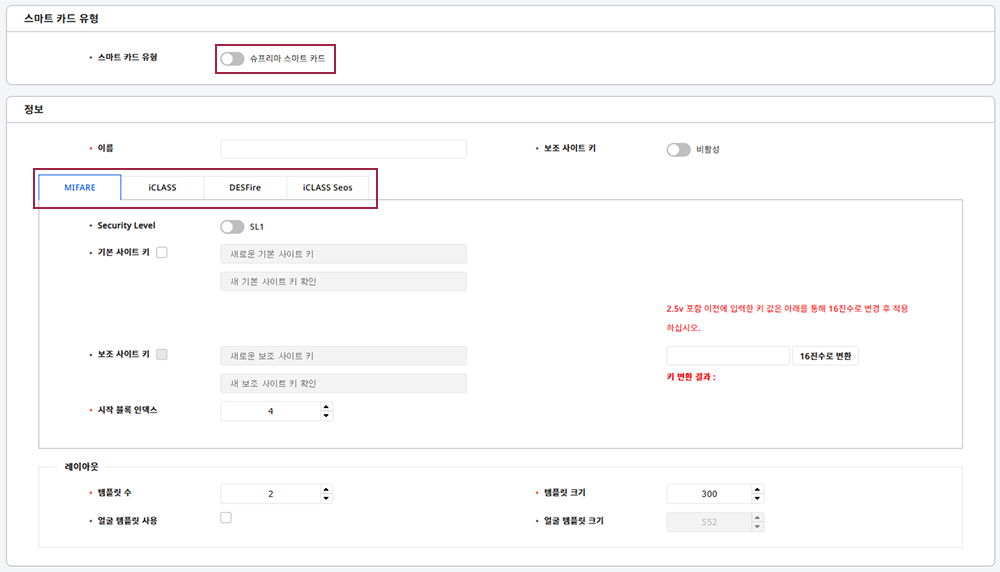

스마트 카드 유형 옵션에서 원하는 스마트 카드 유형을 설정할 수 있습니다.

  • 슈프리마 스마트 카드

  • 커스텀 스마트 카드

알아두기

  • 커스텀 스마트 카드는 MIFARE, DESFire, FeliCa만 지원합니다.

  • FeliCa는 BioStation 3 펌웨어 1.3.0 이상에서만 지원합니다.

설정 옵션 안내​

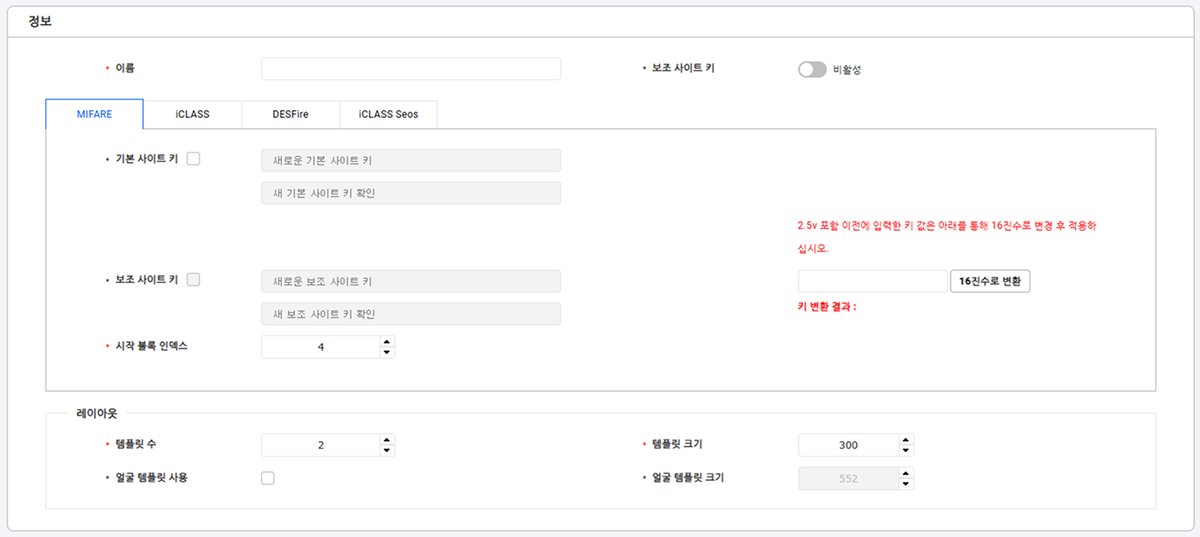

정보 섹션에서 카드 레이아웃을 설정하세요.

알아두기

  • 기본 사이트 키와 보조 사이트 키는 16진수만 지원합니다. 화면 오른쪽 필드에 사용할 키 값을 입력하고 16진수로 변환 버튼을 클릭하세요. 변환된 값을 사이트 키로 사용하세요.

  • 16진수로 변환 버튼은 스마트 카드 유형 옵션이 슈프리마 스마트 카드일때만 사용할 수 있습니다.

기본 정보 설정​

  • 이름: 스마트 카드 이름을 입력하세요.

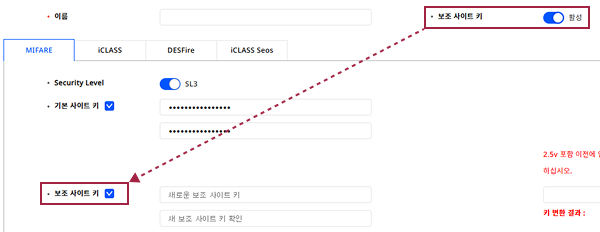

  • 보조 사이트 키: 보조 사이트 키 사용 여부를 설정할 수 있습니다. 활성으로 설정하면 보조 사이트 키를 설정할 수 있습니다. 보조 사이트 키를 설정하면 카드의 기본 사이트 키가 일치하지 않을 때 보조 사이트 키를 사용하여 인증을 수행합니다.

스마트 카드 설정​

스마트 카드의 구조를 설정할 수 있습니다.

슈프리마 스마트 카드​

기본 사이트 키와 보조 사이트 키는 16진수만 지원합니다. 각 입력 필드에 사용할 키 값을 입력한 후 16진수로 변환 버튼을 클릭하세요. 변환된 값을 사이트 키로 사용하세요.

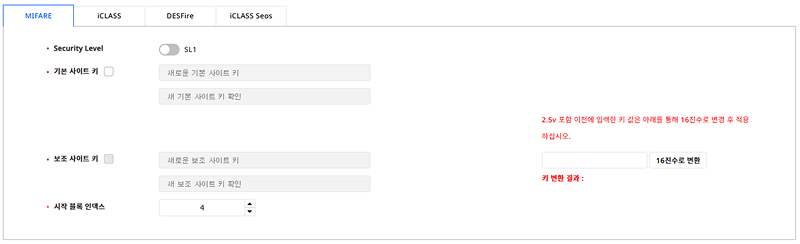

MIFARE

  • 보안 수준: 보안 수준을 SL1 또는 SL3로 설정할 수 있습니다.

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • 시작 블록 인덱스: 각 템플릿이 저장될 시작 블록을 선택하세요. 이 블록은 사용자 정보가 저장될 블록의 인덱스이며, 사용자가 이미 스마트 카드를 사용하고 있다면 저장 가능한 블록을 설정하세요.

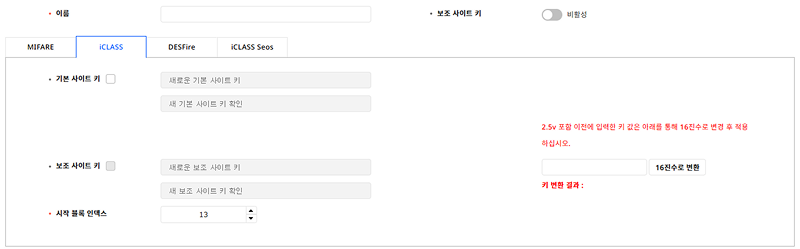

iCLASS

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • 시작 블록 인덱스: 각 템플릿이 저장될 시작 블록을 선택하세요. 이 블록은 사용자 정보가 저장될 블록의 인덱스이며, 사용자가 이미 스마트 카드를 사용하고 있다면 저장 가능한 블록을 설정하세요.

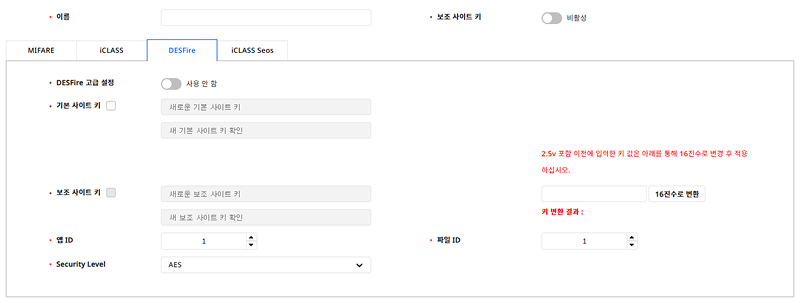

DESFire

  • DESFire 고급 설정: 타사에서 발급한 DESFire 카드를 사용할 수 있습니다. DESFire만 설정할 수 있습니다.

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • 앱 ID: 애플리케이션 아이디를 설정하세요. 파일 ID를 포함하는 일종의 디렉토리 역할을 합니다.

  • 파일 ID: 파일 아이디를 설정하세요.

  • 암호화 종류: 암호화 종류를 DES/3DES 또는 AES로 설정할 수 있습니다.

    알아두기

    암호화 종류가 AES로 저장되어 있는 카드 레이아웃을 DES/3DES로 변경하면 다음 경고 팝업이 나타납니다.

    암호화 종류를 DES/3DES로 변경하면 이 카드 레이아웃을 사용하는 장치에서 EV2/EV3 보안 메시징 강제를 설정할 수 없습니다.

    확인 버튼을 클릭하면 변경한 내용이 저장되며, 이 카드 레이아웃을 사용하는 장치의 EV2/EV3 보안 메시징 강제 옵션은 자동으로 꺼집니다. EV2/EV3 보안 메시징 강제 옵션에 대한 자세한 내용은 인증 설정하기를 참고하세요.

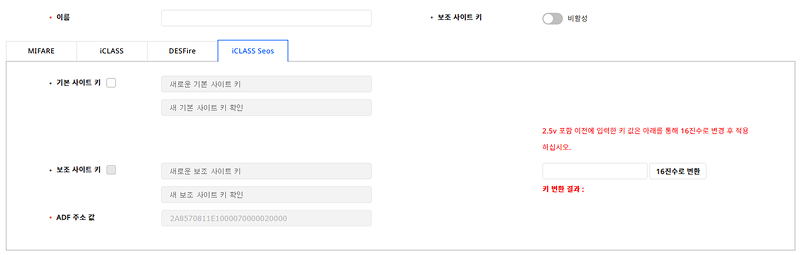

iClass Seos

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • ADF 주소 값: 디지털 자격 증명이 저장되는 ADF 주소입니다.
레이아웃​

사용자 정보와 얼굴 및 지문 정보가 기록되는 레이아웃을 수정할 수 있습니다.

  • 템플릿 수: 레이아웃에 포함할 지문 템플릿 수를 설정하세요.

  • 템플릿 크기: 지문 템플릿이 사용하는 바이트 수를 설정하세요.

  • 얼굴 템플릿 사용: 얼굴 템플릿 사용 여부를 선택할 수 있습니다.

  • 얼굴 템플릿 크기: 얼굴 템플릿이 사용하는 바이트 수를 설정하세요.

알아두기

얼굴 템플릿 사용은 BioStation 3 Max, BioEntry W3, BioStation 3, FaceStation F2 모델에서 사용할 수 있습니다.

커스텀 스마트 카드​

커스텀 스마트 카드는 MIFARE, DESFire, FeliCa만 지원합니다.

알아두기

FeliCa는 BioStation 3 펌웨어 1.3.0 이상에서만 지원합니다.

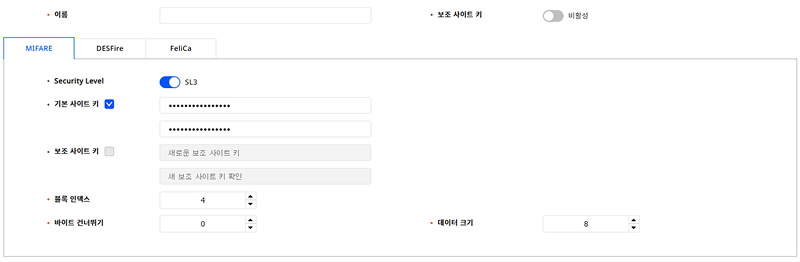

MIFARE

  • 보안 수준: 보안 수준을 SL1 또는 SL3로 설정할 수 있습니다.

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • 블록 인덱스: 각 템플릿이 저장될 시작 블록을 선택하세요. 이 블록은 사용자 정보가 저장될 블록의 인덱스이며, 사용자가 이미 스마트 카드를 사용하고 있다면 저장 가능한 블록을 설정하세요.

  • 바이트 건너뛰기: 카드 번호를 읽어들일 시작점을 설정할 수 있습니다.

  • 데이터 크기: (설정한 기본 사이트 키와 보조 사이트 키가 카드의 설정값과 동일한 경우) 읽어들일 카드의 데이터 크기를 설정할 수 있습니다.

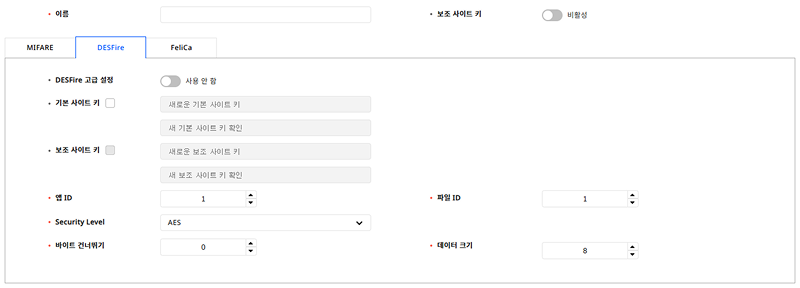

DesFire

  • DESFire 고급 설정: 타사에서 발급한 DESFire 카드를 사용할 수 있습니다. DESFire만 설정할 수 있습니다.

  • 기본 사이트 키: 스마트 카드와 카드 리더 사이의 통신을 암호화하는 키입니다.

  • 보조 사이트 키: 카드의 기본 사이트 키가 일치하지 않을 때 사용하여 인증을 수행할 수 있습니다. 보조 사이트 키는 섹션 상단의 보조 사이트 키 옵션을 활성화해야만 입력할 수 있습니다.

  • 앱 ID: 애플리케이션 아이디를 설정하세요. 파일 ID를 포함하는 일종의 디렉토리 역할을 합니다.

  • 파일 ID: 파일 아이디를 설정하세요.

  • 암호화 종류: 암호화 종류를 DES/3DES 또는 AES로 설정할 수 있습니다.

    알아두기

    암호화 종류가 AES로 저장되어 있는 카드 레이아웃을 DES/3DES로 변경하면 다음 경고 팝업이 나타납니다.

    암호화 종류를 DES/3DES로 변경하면 이 카드 레이아웃을 사용하는 장치에서 EV2/EV3 보안 메시징 강제를 설정할 수 없습니다.

    확인 버튼을 클릭하면 변경한 내용이 저장되며, 이 카드 레이아웃을 사용하는 장치의 EV2/EV3 보안 메시징 강제 옵션은 자동으로 꺼집니다. EV2/EV3 보안 메시징 강제 옵션에 대한 자세한 내용은 인증 설정하기를 참고하세요.

  • 바이트 건너뛰기: 카드 번호를 읽어들일 시작점을 설정할 수 있습니다.

  • 데이터 크기: (설정한 기본 사이트 키와 보조 사이트 키가 카드의 설정값과 동일한 경우) 읽어들일 카드의 데이터 크기를 설정할 수 있습니다.

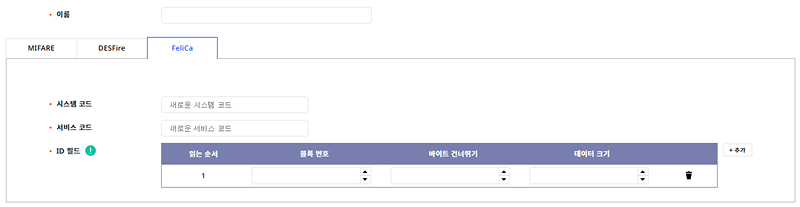

Felica

  • 시스템 코드: FeliCa 카드를 읽기 위한 시스템 코드를 16진수로 최대 4자리까지 입력하세요.

  • 서비스 코드: FeliCa 카드를 읽기 위한 서비스 코드를 16진수로 최대 4자리까지 입력하세요.

  • ID 필드: 카드에서 특정 영역을 읽을 수 있도록 설정합니다. + 추가 버튼을 클릭해 읽고자 하는 최대 8개 블록에 대해 설정할 수 있습니다.

    블록 번호: 카드를 읽어들일 블록을 설정합니다. (0 ~ 150)
