네트워크 설정하기

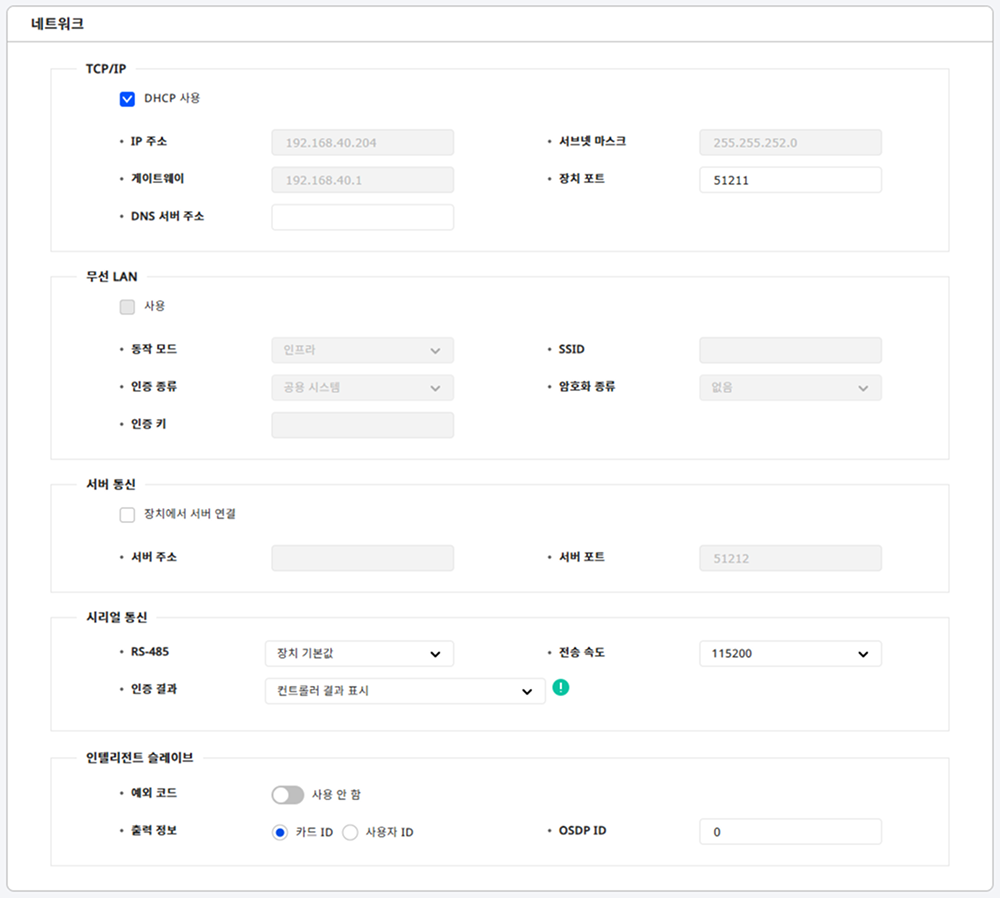

네트워크 섹션에서는 등록한 장치의 네트워크 설정을 안내합니다. 장치의 TCP/IP, RS-485, 서버 통신 등의 네트워크를 설정할 수 있습니다.

알아두기

  • 장치 종류에 따라 설정할 수 있는 네트워크 옵션은 다를 수 있습니다.

  • 사용자가 임의로 변경한 사항이 있다면 확인 버튼을 클릭하세요. 변경 사항을 저장하지 않으면 장치에 적용되지 않습니다.

TCP/IP 설정​

TCP/IP 그룹에서는 장치의 IP 주소를 설정할 수 있습니다.

알아두기

장치를 등록할 때 IP 주소 설정에 대한 자세한 내용은 다음 문서를 참고하세요.

유동 IP 설정​

장치가 유동 IP를 사용하도록 설정하려면 DHCP 사용 그룹을 선택하세요. 장치가 DHCP 서버로부터 IP 주소를 자동으로 할당받습니다. 이 경우 장치의 IP 주소는 변경될 수 있습니다.

고정 IP 설정​

장치의 IP 주소를 고정으로 설정하려면 DHCP 사용 그룹을 선택 해제하세요. 아래의 네트워크 정보를 입력할 수 있습니다.

  • IP 주소: 장치의 IP 주소를 입력하세요. IP 주소는 xxx.xxx.xxx.xxx 형식으로 입력할 수 있으며 각 옥텟은 0~255 범위의 숫자로만 입력할 수 있습니다.

  • 서브넷 마스크: 장치의 서브넷 마스크를 입력하세요.

  • 게이트웨이: 장치의 게이트웨이 주소를 입력하세요.

  • 장치 포트: 장치의 포트 번호를 입력하세요.

  • DNS 서버 주소: 장치의 DNS 서버 주소를 입력하세요.

DNS 서버 주소를 입력할 수 있는 장치와 펌웨어 버전 보기

  • BioStation L2 펌웨어 1.0.0 이상

  • BioStation A2 펌웨어 1.0.0 이상

  • BioStation 2 펌웨어 1.2.0 이상

  • BioLite Net 펌웨어 2.2.0 이상

  • BioEntry Plus 펌웨어 2.2.0 이상

  • BioEntry W 펌웨어 2.2.0 이상

  • XPass 펌웨어 2.2.0 이상

  • XPass S2 펌웨어 2.2.0 이상

  • FaceStation 2 펌웨어 1.0.0 이상

  • BioLite N2 펌웨어 1.0.0 이상

  • FaceLite 펌웨어 1.0.0 이상

  • XPass 2 펌웨어 1.0.0 이상

  • FaceStation F2 펌웨어 1.0.0 이상

  • X-Station 2 펌웨어 1.0.0 이상

  • BioStation 3 펌웨어 1.0.0 이상

  • BioEntry W3 펌웨어 1.0.0 이상

무선 랜 설정​

무선 LAN 그룹에서는 장치의 무선 랜 설정을 켜거나 끌 수 있습니다. 사용 옵션을 선택하거나 해제하세요. 세부 항목은 장치에서 설정할 수 있으며, 자세한 내용은 장치의 사용자 가이드를 참고하세요.

알아두기

무선 랜 설정을 지원하는 장치는 아래를 참고하세요.

서버 통신 설정​

서버 통신 그룹에서는 BioStar X 서버와 통신하는 방식을 설정할 수 있습니다.

  • 장치에서 서버 연결: 이 옵션을 선택하면 장치에서 연결할 BioStar X 서버의 IP 주소와 포트 번호를 입력할 수 있습니다.

  • 서버 주소: BioStar X 서버의 IP 주소 또는 도메인 주소를 입력하세요.

  • 서버 포트: BioStar X 서버의 포트 번호를 입력하세요.

팁

이 기능은 BioStar X 서버의 IP 주소가 변경될 때 유용하게 사용할 수 있습니다. BioStar X 서버의 IP 주소를 변경하기 전에 여러 개의 장치에서 이 옵션을 미리 설정하면 장치가 자동으로 변경된 IP 주소로 연결합니다.

서버 주소에 도메인을 입력할 수 있는 장치와 펌웨어 버전 보기

  • BioStation L2 펌웨어 1.0.0 이상

  • BioStation A2 펌웨어 1.0.0 이상

  • BioStation 2 펌웨어 1.2.0 이상

  • BioEntry W2 펌웨어 1.0.0 이상

  • BioEntry P2 펌웨어 1.0.0 이상

  • FaceStation 2 펌웨어 1.0.0 이상

  • FaceLite 펌웨어 1.0.0 이상

  • FaceStation F2 펌웨어 1.0.0 이상

  • BioLite N2 펌웨어 1.0.0 이상

  • BioLite Net 펌웨어 2.2.0 이상

  • BioEntry Plus 펌웨어 2.2.0 이상

  • BioEntry W 펌웨어 2.2.0 이상

  • XPass 펌웨어 2.2.0 이상

  • XPass S2 펌웨어 2.2.0 이상

  • XPass 2 펌웨어 1.0.0 이상

  • X-Station 2 펌웨어 1.0.0 이상

  • BioStation 3 펌웨어 1.0.0 이상

  • BioEntry W3 펌웨어 1.0.0 이상

시리얼 통신 설정​

시리얼 통신 그룹에서는 RS-485 통신 방식으로 연결된 장치의 모드와 전송 속도, 표시할 인증 결과를 설정할 수 있습니다.

  • RS-485: RS-485 모드를 설정하세요.

  • 전송 속도: RS-485 통신 속도를 설정하세요.

  • 인증 결과: 타사 컨트롤러와 연동해 장치를 사용할 때 장치 화면에 표시할 인증 결과를 선택하세요.

    • 컨트롤러 결과 표시: 타사 컨트롤러의 인증 결과를 장치에 표시할 수 있습니다.

    • 장치 인증 결과 표시: 장치의 인증 결과를 표시할 수 있습니다.

알아두기

인증 결과 옵션은 RS-485 옵션을 슬레이브 또는 장치 기본값을 선택했을 때 활성화됩니다.

인텔리전트 슬레이브 설정​

인텔리전트 슬레이브 그룹에서는 슈프리마 장치와 타사 컨트롤러를 연결한 환경에서 사용자가 지문으로 인증했을 때, 인증 결과를 Open Supervised Device Protocol(OSDP) 카드 데이터로 전송하여 다수의 1:1 또는 1:N 매칭을 지원합니다.

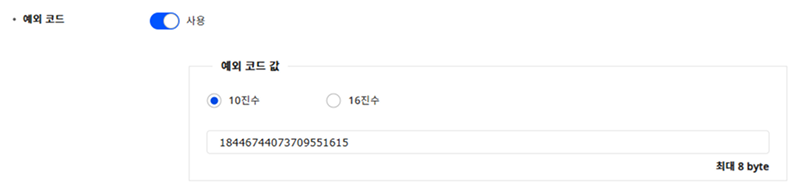

  • 예외 코드: 인텔리전트 슬레이브를 사용할 때 인증 실패 등 예외 상황이 발생하면, 예외 코드를 10진수(0~18446744073709551615) 또는 16진수(0~FFFFFFFFFFFFFFFF) 형식으로 입력해 정확한 로그를 남길 수 있습니다. 16진수는 숫자 또는 영문자로 입력할 수 있습니다.

  • 출력 정보: 인증을 성공할 때 카드 아이디 또는 사용자 아이디를 출력할 수 있습니다.

  • OSDP ID: 장치의 OSDP 주소를 입력하세요. 0~126 사이의 숫자로 입력할 수 있습니다.

알아두기

  • 예외 코드의 데이터 크기는 최대 8바이트까지 입력할 수 있습니다.

  • 인텔리전트 슬레이브 옵션은 RS-485 옵션을 장치 기본값을 선택했을 때 활성화됩니다.

인텔리전트 슬레이브 옵션을 지원하는 장치와 펌웨어 버전 보기

  • BioEntry W2 펌웨어 1.6.3 이상

  • BioStation L2 펌웨어 1.6.1 이상

  • BioEntry P2 펌웨어 1.4.1 이상

  • XPass 2 펌웨어 1.2.3 이상

  • X-Station 2 펌웨어 1.1.0 이상

  • BioLite N2 펌웨어 1.4.1 이상

  • FaceStation F2 펌웨어 1.1.2 이상

  • BioStation 3 펌웨어 1.0.0 이상

  • BioEntry W3 펌웨어 1.0.0 이상
